EP45-DQ6: Ausstattung und Layout

EP45-DQ6: Ausstattung und Layout

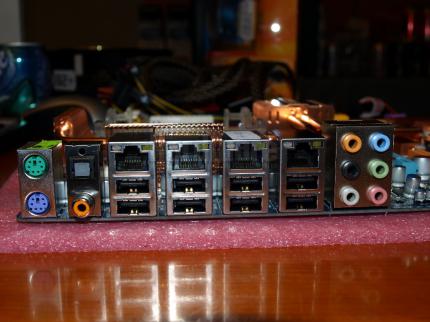

Erstes Testmuster: EP45-DQ6 (Bild: PCGH) Von den Speicherproblemen mit dem frühen BIOS abgesehen ist das EP45-DQ6 gelungen. So bekommen anspruchsvolle Käufer vier Gigabit-LAN-Controller von Realtek, die sich dank Teaming-Funktion zu einem vier-Gigabit-System kombinieren lassen. Dazu gibt es achtmal USB (vier weitere USB-Ports können angeschlossen werden), digitale Sound-Ausgänge (optisch und koaxial) und zehn SATA-Ports. Firewire fehlt im I/O-Bereich, wir vermuten allerdings, dass beim finalen Produkt eine entsprechende Blende mitgeliefert wird. Leider ist der PATA-Anschluss vergleichsweise weit unten gebracht. Vier der zehn SATA-Ports sind angewinkelt, um von langen Grafikkarten nicht blockiert zu werden.

Erstes Testmuster: EP45-DQ6 (Bild: PCGH)

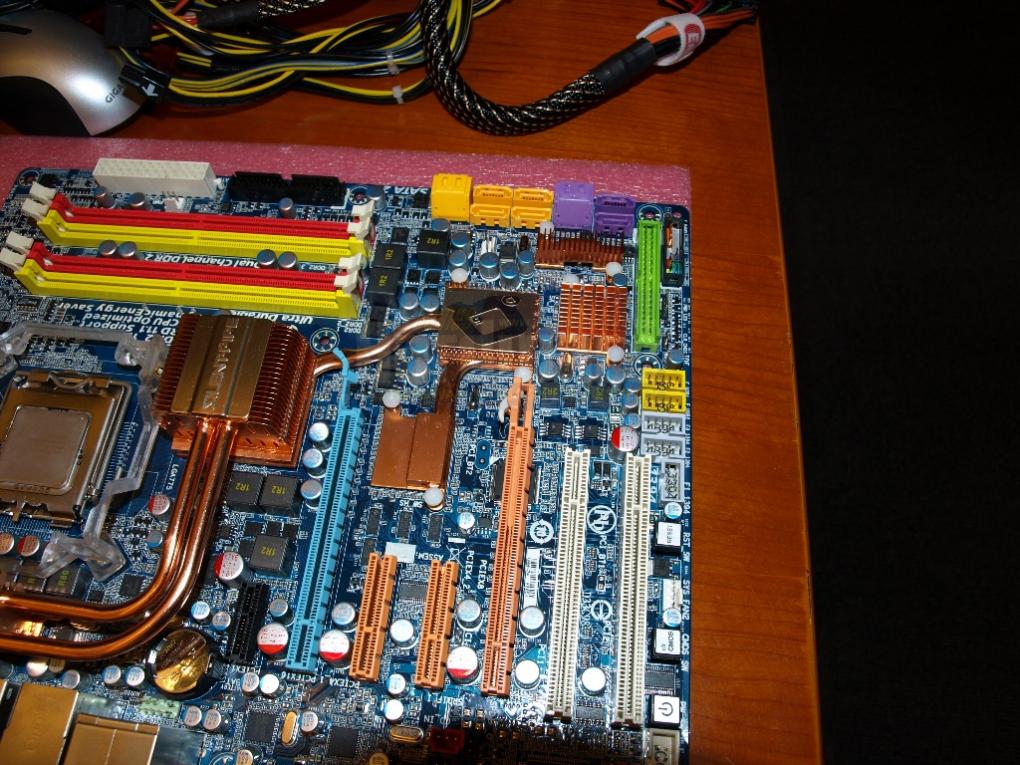

Neben der ICH10R-Southbridge (die laut Intel kaum Verbesserungen gegenüber der ICH9R bietet), sind zwei Storage-Chips von Silicon-Image für die SATA-Ports zuständig. Die Chips mit integrierter CPU nehmen dem Prozessor Rechenlast ab und verfügen jeweils über eine eigene Kühlung. Die übrigen Kühlblocks sitzen auf Spannungswandlern, Northbridge, Souhtbridge, Jmicron-Chip und dem IDT-Zusatzchip. Er befindet sich direkt zwischen den beiden Grafiksteckplätzen und sorgt für zusätzliche PCI-E-Lanes. Damit verbunden sind zwei PCI-E-x4-Steckplätze. Sie sind nach hinten offen, sodass Sie auch Grafikkarten in die x4-Slots setzen können. So lassen sich vier Karten im Crossfire-X-Modus nutzen.

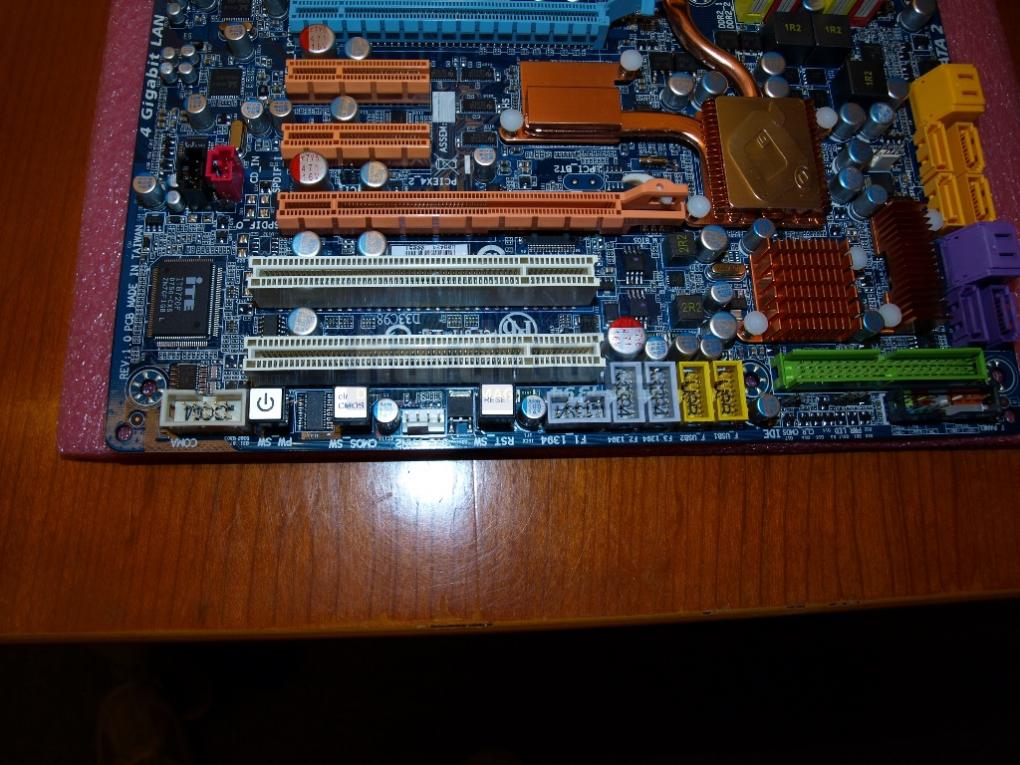

Leider sind die vier Slots direkt untereinander und vier Lanes sind für Spiele zu wenig. Unten an der Platine befinden sich An-/Aus- sowie Reset- und Clear-CMOS-Schalter - bei Gigabytes P35-Boards gab es sie noch nicht.

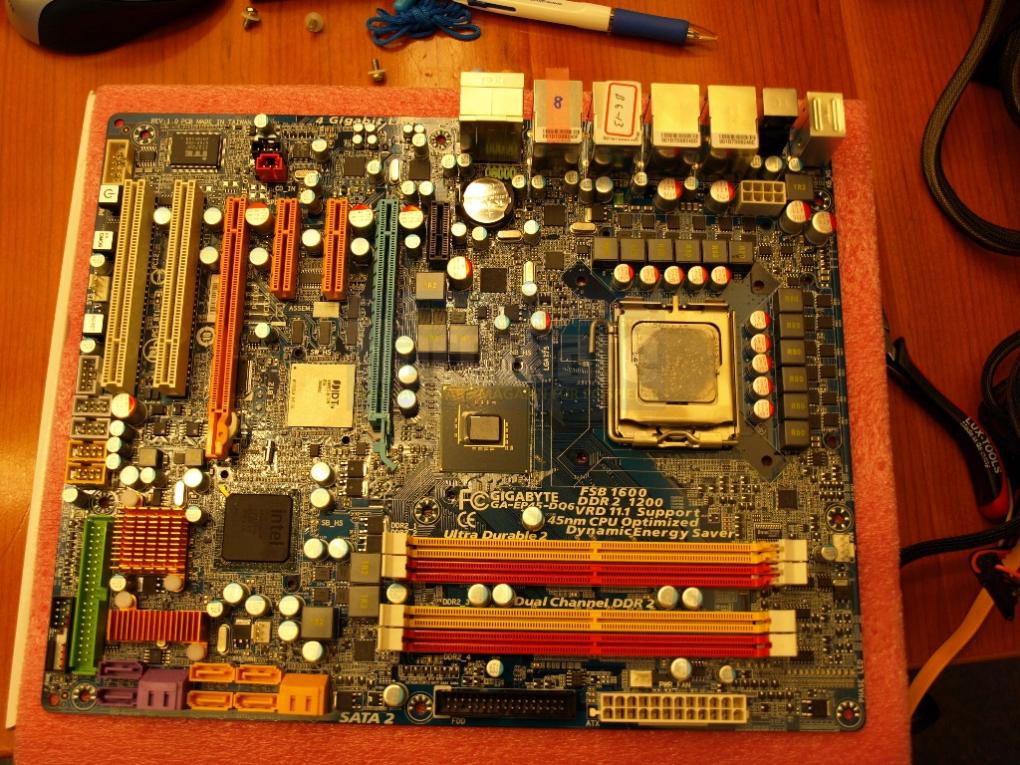

Ohne Kühler: EP45-DQ6 (Bild: PCGH)
Erstes Testmuster: EP45-DQ6 (Bild: PCGH)
