EP45-DS5: Ausstattung und Layout

EP45-DS5: Ausstattung und Layout

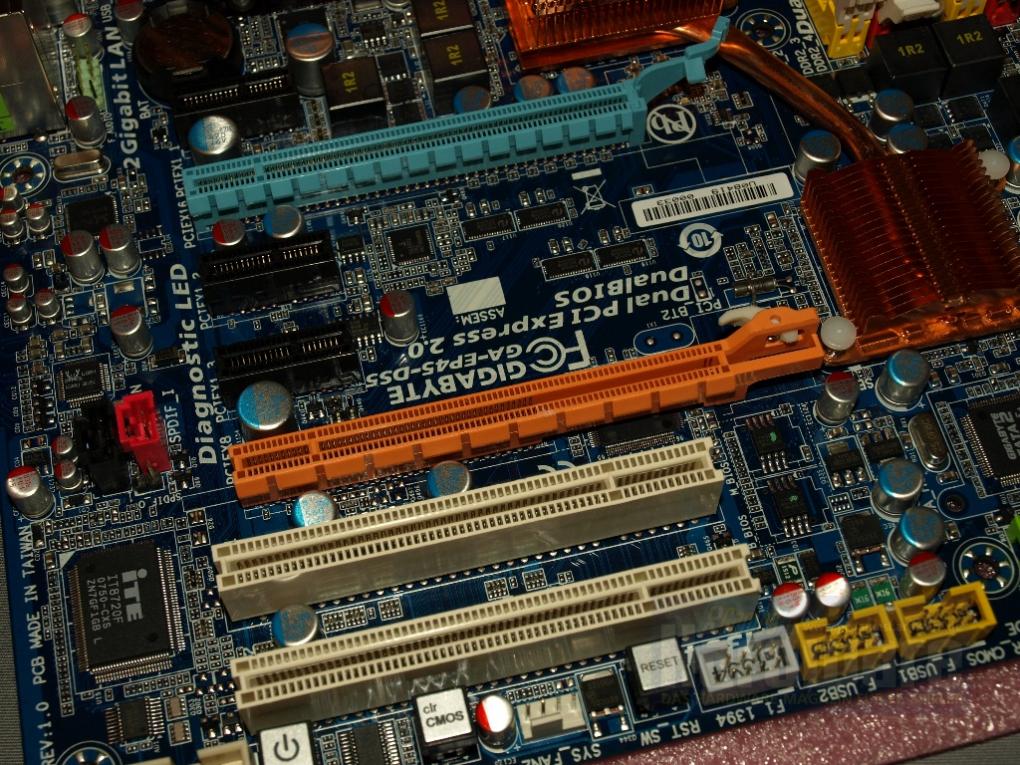

Viertes Testmuster: EP45-DS5 (Bild: PCGH) Die DS5-Variante liegt beim Preis voraussichtlich zwischen dem EP45-DQ6 und dem EP45-DS4. Dementsprechend verfügt es wie die DQ6-Platine über zehn SATA-Anschlüsse. Auch sonst ist das Platinen-Layout praktisch identisch. Allerdings ist die Kühlung einfacher - die RAID-Chips von Silicon Image müssen ohne Kühler auskommen. Außerdem fehlt der IDT-Chip für zusätzliche PCI-Express-Bahnen. Daher kommen lediglich zwei x1- anstelle der beiden x4-Slots zum Einsatz. Die Stromversorgung ist ebenfalls schlichter: Offenbar verfügt das EP45-DS5 über weniger Phasen bei der CPU-Stromversorgung. Statt vier gibt es zudem nur zwei LAN-Anschlüsse. Dafür verfügt das Board genau wie die beiden vorher getesteten Platinen über An-/Aus-, Clear-CMOS- und Resetschalter.

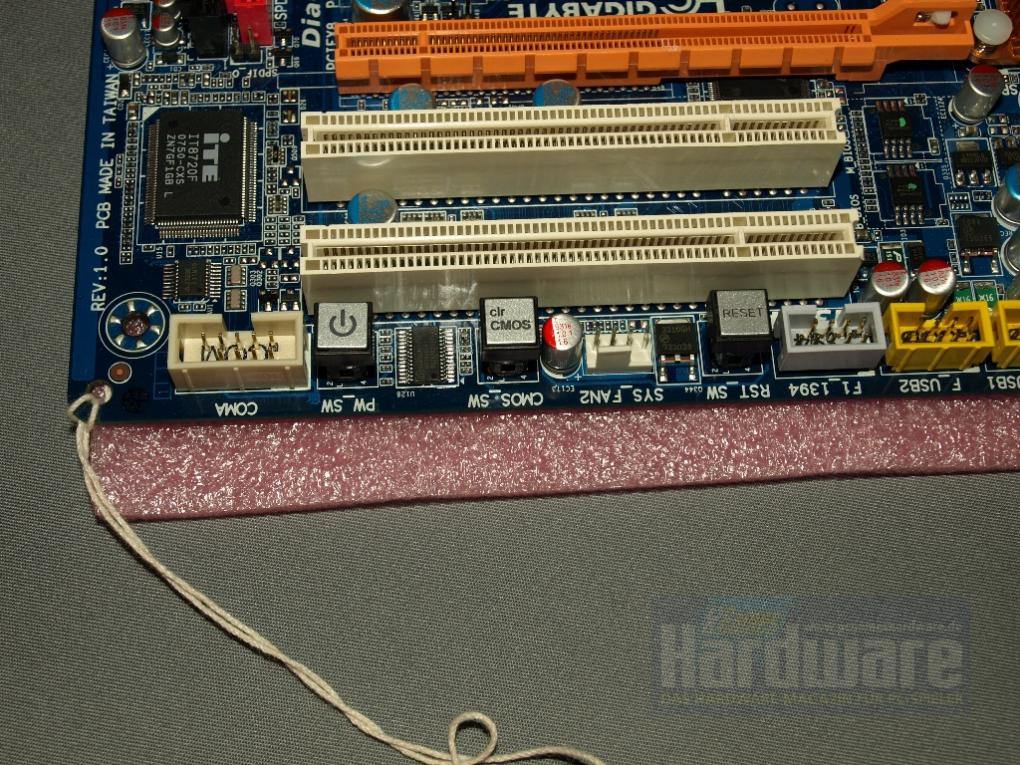

Viertes Testmuster: EP45-DS5 (Bild: PCGH)

Da es im Gigabyte-Hauptquartier nur sehr wenige DS5-Muster gab, hatten wir wenig Zeit und konnten das BIOS nicht prüfen. Da EP45-DQ6 und EP45-DS4 bereits fast identische Optionen haben, gehen wir davon aus, dass bei der mittleren Variante EP45-DS5 ebenfalls alle wichtigen Overclocking-Einstellungen und praktisch die gleichen Werte zur Verfügung stehen.

Viertes Testmuster: EP45-DS5 (Bild: PCGH)
