Fazit: P45-Platinen von Gigabyte
Nur ein Redakteur pro Land - mit dieser Bedingung lud Gigabyte ausgewählte Tester ins Hauptquartier nach Taiwan ein, um die kommenden Platinen mit Intels spannendem Mittelklasse-Chipsatz P45 zu testen. Für Deutschland reiste unser Mainboard-Mann Daniel Möllendorf an und prüfte BIOS, Ausstattung, Layout und natürlich das Overclocking-Potenzial.
Fazit: P45-Platinen von Gigabyte
Mit der EP45-Reihe bietet Gigabyte offenbar wieder für jeden Anspruch die passende Platine. Bald folgt zudem das EP45-Extreme für Extrem-Übertakter. Die Overclocking-Einstellungen der vier getesteten Platinen waren aber bereits sehr gut. Wie bei einem frühen Beta-BIOS üblich, gab es allerdings noch viele Probleme. So lief das EP45-DQ6 nur im Single-Channel-Modus stabil. 500 MHz FSB bei Auto-Spannung, zeigen aber bereits das OC-Potenzial der DQ6-Platine. Bei den anderen Boards war noch kein so hoher Takt möglich. Das Platinen-Layout dürfte nicht jedem gefallen - das günstige EP45-DS3R hat dabei den besten Eindruck gemacht.

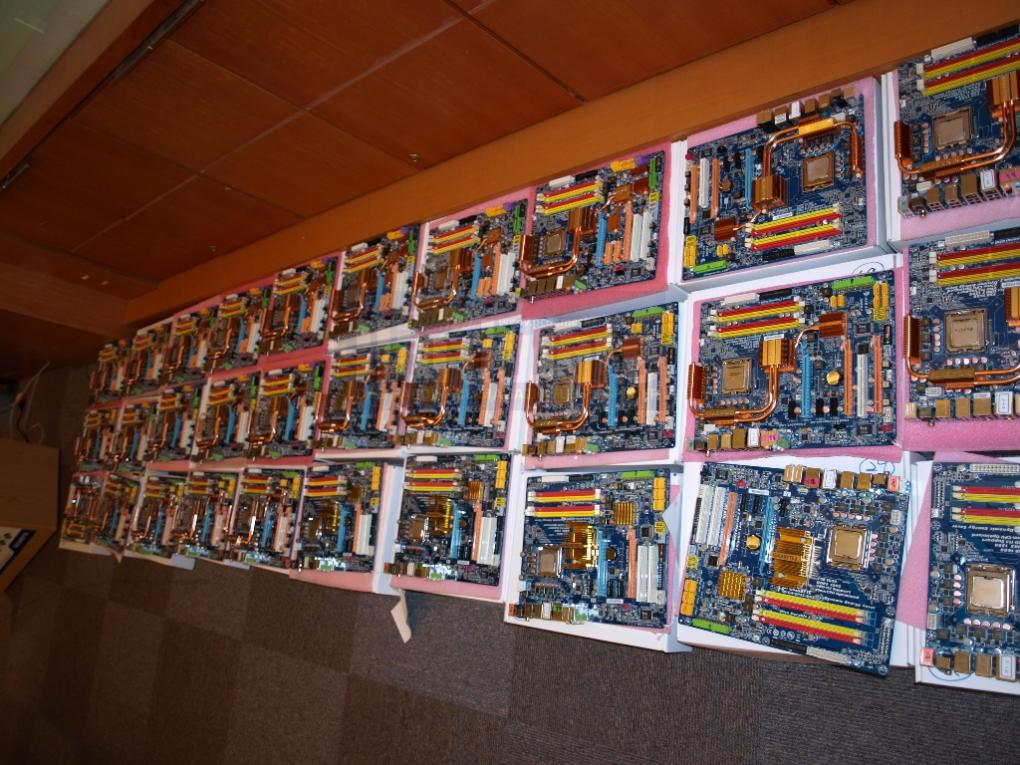

Genug Auswahl: Diese Testmuster standen zur Verfügung. Dabei: EP45-DQ6, EP45-DS5, EP45-DS4 und EP45-DS3R. (Bild: PCGH)
Nach unseren Erkenntnissen sollten Übertakter beim P45-Chipsatz grundsätzlich keine deutlich höheren Übertaktungsergebnisse erwarten als bei aktuellen P35-Boards. Auch der Stromverbrauch ist trotz geringerer Northbridge-Spannung (1,1 statt 1,25 Volt beim P35) ähnlich - das haben wir bereits in unserem Testlab mit dem EP45-DS4 und dem EP35-DS4 geprüft. Wichtigster Unterschied zwischen P35 und P45 bleibt daher PCI-Express 2.0 und die Option zwei Grafikkarten im Crossfire-Modus mit jeweils acht Lanes zu nutzen.
Ja, hier läuft das EP45-DQ6 übertaktet im Prime-95-Stabilitätstest. (Bild: PCGH)
Wer jetzt ein P35-Board hat und kein Crossfire nutzen will, braucht daher keine P45-Platine. Wenn Sie in den nächsten Monaten ein komplett neues Core-2-System kaufen wollen, ist der P45-Chipsatz hingegen eine gute Wahl - sofern entsprechende Boards ähnlich teuer sind wie P35-Platinen.
| Mainboard | EP45-DQ6 | EP45-DS5 | EP45-DS4 (Rev 0.2) | EP45-DS4 (Rev 1.0) | EP45-DS3R | EP35-DS4 |
|---|---|---|---|---|---|---|
| Hersteller | Gigabyte | Gigabyte | Gigabyte | Gigabyte | Gigabyte | Gigabyte |
| Webseite | www.gigabyte.de | www.gigabyte.de | www.gigabyte.de | www.gigabyte.de | www.gigabyte.de | www.gigabyte.de |
| Preis/Preis-Leistungs-Verhältnis | noch nicht bekannt | noch nicht bekannt | noch nicht bekannt | noch nicht bekannt | noch nicht bekannt | ca. 150 Euro /Gut |
| Chipsatz (North-/Southbridge) | P45/ICH10R | P45/ICH10R | P45/ICH10R | P45/ICH10R | P45/ICH10R | P35/ICH9R |
| BIOS-Version/Board-Revision | F2G/1.0 | F2P/1.0 | F2B/0.2 | F3A/1.0 | F3B/1.0 | F2/2.1 |
| Speicher-Steckplätze | 4x DDR2 | 4x DDR2 | 4x DDR2 | 4x DDR2 | 4x DDR2 | 4x DDR2 |
| Mechanische x16-Slots | Zwei Slots | Zwei Slots | Drei Slots | Drei Slots | Zwei Slots | Zwei Slots |
| PCI-Express-Slots (x1, x4 oder x8) | zwei x4-Slots, ein x1 Slot | drei x1-Slots | drei x1-Slots | drei x1-Slots | drei x1-Slots | drei x1-Slots |
| PCI-Slots | 2 Slots | 2 Slots | 1 Slot | 1 Slot | 2 Slots | 2 Slots |
| Onboard-LAN | 4x 1.000 Mbit/s Realtek | 2x 1.000 Mbit/s Realtek | 2x 1.000 Mbit/s Realtek | 2x 1.000 Mbit/s Realtek | 2x 1.000 Mbit/s Realtek | 1x 1.000 Mbit/s Realtek |
| USB-Ports | 8 Ports | 8 Ports | 8 Ports | 8 Ports | 8 Ports | 8 Ports |
| Maximale Anzahl an USB-Ports | 12 Ports | 12 Ports | 12 Ports | 12 Ports | 12 Ports | 12 Ports |
| Firewire | - | 2 Ports | 2 Ports | 2 Ports | 2 Ports | 2 Ports |
| Maximale Anzahl an Firewire-Ports | 3 Ports | 3 Ports | 3 Ports | 3 Ports | 3 Ports | 3 Ports |
| SATA-Anschlüsse | 10 Ports | 10 Ports | 6 Ports | 6 Ports | 6 Ports | 8 Ports |
| PATA-Anschlüsse | 1 Port | 1 Port | 1 Port | 1 Port | 1 Port | 1 Port |
| Onboard-Sound | Realtek ALC889A | Realtek ALC889A | Realtek ALC889A | Realtek ALC889A | Realtek ALC889A | Realtek ALC889A |
| Sound-Anschlüsse | Optisch, Koaxial | Optisch, Koaxial | Optisch, Koaxial | Optisch, Koaxial | Optisch, Koaxial | Optisch, Koaxial |
| Lüfteranschlüsse | 4 Anschlüsse | 4 Anschlüsse | 6 Anschlüsse | 6 Anschlüsse | 3 Anschlüsse | 5 Anschlüsse |
| Multi-GPU-Unterstützung | 1x 16, 2x 8 Lanes plus zweimal vier Lanes, PCI-E 2.0 | 1x 16, 2x 8 Lanes, PCI-E 2.0 | 1x 16, 2x 8 Lanes, PCI-E 2.0 | 1x 16, 2x 8 Lanes, PCI-E 2.0 | 1x 16, 2x 8 Lanes, PCI-E 2.0 | 1x 16 und 1x 4 Lanes, PCI-E 1.1 |
| FSB/HT-Link | 100-1200 MHz | BIOS nicht getestet | 100-1200 MHz | 100-1200 MHz | 100-1200 MHz | 100-700 MHz |
| CPU-Multiplikator | Einstellbar | BIOS nicht getestet | Einstellbar | Einstellbar | Einstellbar | Einstellbar |
| Speichertimings | 19 Einstellungen | BIOS nicht getestet | 19 Einstellungen | 19 Einstellungen | 20 Einstellungen | 11 Einstellungen |
| Speicherteiler | Acht Teiler | BIOS nicht getestet | Sieben Teiler | Acht Teiler | Acht Teiler | Sieben Teiler |
| CPU-Spannung (Phenom 9500: 1,25 Volt, E6600: 1,25 Volt) | 0,5V bis 2,3V | BIOS nicht getestet | 0,5V bis 2,3V | 0,5V bis 2,3V | 0,5V bis 2,3V | 0,7V bis 2,35V |
| CPU-Spannung-Abstufung | 0,00625-Volt-Schritte | BIOS nicht getestet | 0,00625-Volt-Schritte | 0,00625-Volt-Schritte | 0,00625-Volt-Schritte | 0,00625-Volt-Schritte |
| RAM-Spannung (DDR: 2,6V, DDR2: 1,8V, DDR3: 1,5V) | 1,8V bis 3,00V | BIOS nicht getestet | 1,8V bis 3,06V | 1,4V bis 3,06V | 1,45V bis 3,04V | Normal bis +1,55V |
| Chipsatz-Spannung | 1,1V bis 1,763V | BIOS nicht getestet | 1,1V bis 1,8V | 0,8V bis 1,8V | 0,85V bis 1,8V | Normal bis +0,375V (NB) |
| AGP/PCI-E-Spannung | - | BIOS nicht getestet | - | - | - | Normal bis +0,35V |
| FSB/HT-Spannung | - | BIOS nicht getestet | - | - | - | Normal bis +0,35V |
| Dynamische Übertaktung: Prozessor | - | BIOS nicht getestet | C.I.A. 2 | C.I.A. 2 | - | C.I.A. 2 |
| Dynamische Übertaktung: Grafikkarte | Robust Graphics Booster | BIOS nicht getestet | Robust Graphics Booster | Robust Graphics Booster | Robust Graphics Booster | Robust Graphics Booster |
| Besondere BIOS-Optionen | BIOS-Savegames | BIOS nicht getestet | BIOS-Savegames | BIOS-Savegames | BIOS-Savegames | |
| Probleme beim Board-Layout | PATA-Anschluss sehr weit unten, CPU-Sockel weit oben | PATA-Anschluss sehr weit unten | CPU-Sockel weit oben | CPU-Sockel weit oben | SATA-Anschlüsse weit unten, CPU-Sockel relativ weit oben | Problemlos |
