EP45-DS4: Unser zweites Testmuster

EP45-DS4: Unser zweites Testmuster

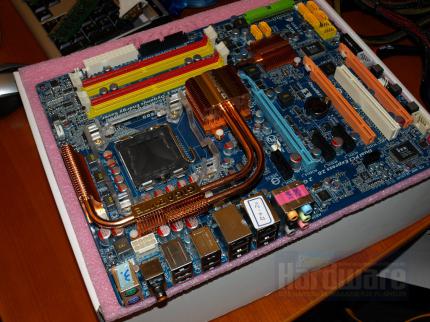

Zweites Testmuster: EP45-DS4 (Bild: PCGH) Anders als bei dem EP45-DS4-Board, das wir von Gigabyte bereits zum Vorabtest in der Redaktion bekamen, handelte es sich beim Testmuster in Taiwan um die möglicherweise finale Platinenrevision 1.0. Daher verfügte es anstelle von zwei einfachen Aluminium-Blöcken über die finale Heatpipe-Kühlung. Die gleiche Kühlung wird beim Vorgänger EP35-DS4 verwendet. Ansonsten gibt es nur minimale Änderungen beim Platinenlayout: Die BIOS-Batterie befindet sich jetzt nicht mehr direkt unter dem obersten x16-Steckplatz und kann daher auch beim Einsatz einer Grafikkarte mit großem Kühler entfernt werden.

Außerdem sind die Anschlüsse für USB und Firewire direkt auf der Platine beschriftet. Leider sind die SATA-Ports immer noch nicht angewinkelt angebracht. Allerdings dürfte das nur beim Einsatz einer großen Grafikkarte im untersten Steckplatz für Probleme sorgen. Da ihm lediglich vier PCI-E-Lanes zur Verfügung stehen, ist er für Crossfire mit drei Grafikkarte aber ohnehin wenig geeignet.
