EP45-DS3R: Ausstattung und Layout

EP45-DS3R: Ausstattung und Layout

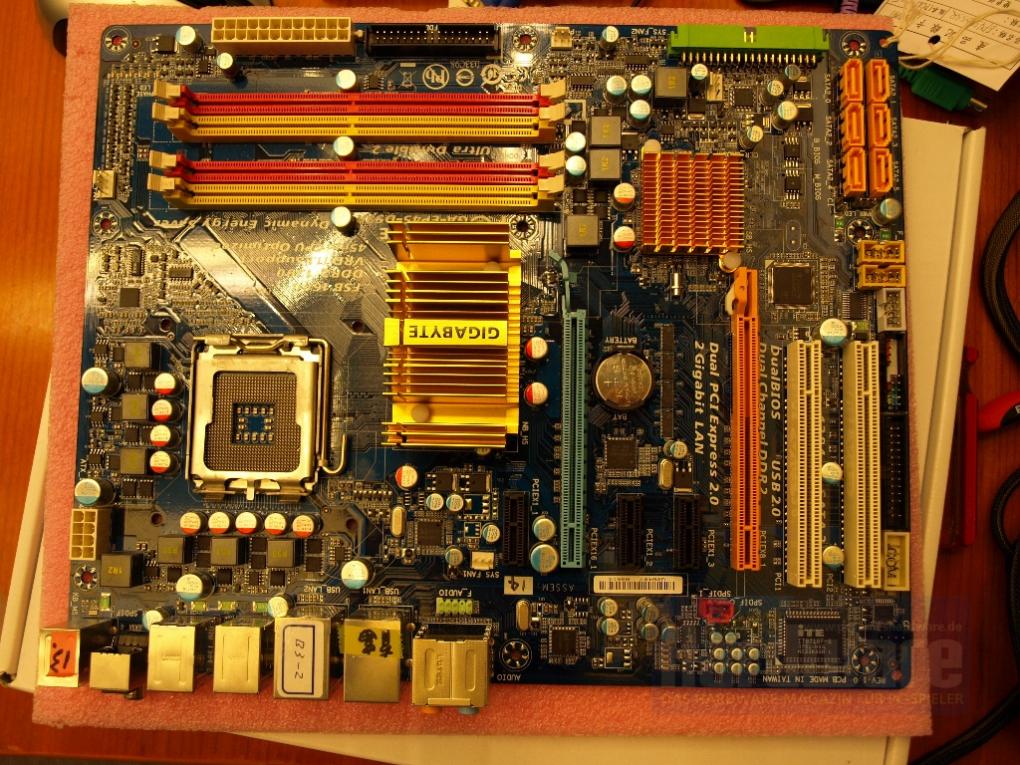

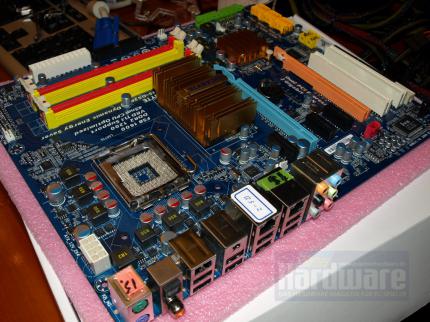

Drittes Testmuster: EP45-DS3R (Bild: PCGH) Die günstige DS3R-Variante verfügt als einziges P45-Board von Gigabyte bisher nicht über eine Heatpipe-Kühlung. Stattdessen sitzt ein großer Kühlblock auf der Northbridge. Damit soll die Platine voraussichtlich der direkte Nachfolger zum EP35-DS3P sein - wir vermuten das "R" anstelle des "P" soll verdeutlichen, dass die Southbridge ICH10R inklusive RAID-Unterstützung zum Einsatz kommt. Immerhin gibt es auch bei dem EP45-DS3R zweimal LAN - jeweils mit Realteks angeblich besonders schnellem RTL8111C-Controller - sowie sechs SATA-Ports, digitale Sound-Ausgänge und zweimal Firewire. Alle sechs SATA-Anschlüsse sind angewinkelt, der PATA-Port ebenfalls. Dementsprechend gefällt uns das Layout vom EP45-DS3R bisher am besten.

Drittes Testmuster: EP45-DS3R (Bild: PCGH)

Artikel teilen

Nur ein Redakteur pro Land - mit dieser Bedingung lud Gigabyte ausgewählte Tester ins Hauptquartier nach Taiwan ein, um die kommenden Platinen mit Intels spannendem Mittelklasse-Chipsatz P45 zu testen. Für Deutschland reiste unser Mainboard-Mann Daniel Möllendorf an und prüfte BIOS, Ausstattung, Layout und natürlich das Overclocking-Potenzial.
