AMD Radeon RX 7700 XT im Test: Besser als die RTX 4060 Ti für unter 500 Euro?
Am 6. September starten zwei neue Gaming-Grafikkarten: die Radeon RX 7700 XT und die Radeon RX 7800 XT. AMD bewirbt beide Modelle als optimale Spielgefährten für WQHD/1440p-Displays. PCGH verrät im ausführlichen Test der 489-Euro-Grafikkarte Radeon RX 7700 XT, ob hier eine potente Alternative zu Nvidias Geforce RTX 4060 Ti 16GB bereitsteht, oder ob es einen Haken gibt.
In diesem Artikel
Sie suchen eine Gaming-Grafikkarte bis 500 Euro? Dann hat AMD ein neues Angebot für Sie. Neben der 549 Euro teuren Radeon RX 7800 XT startet am 6. September auch die Radeon RX 7700 XT zu einem unverbindlichen Preis von 489 Euro. PCGH hat sich beide neuen Radeon-Grafikkarten zur Brust genommen und verrät in zwei ausführlichen Tests, welche der neuen Mittelklasse-GPUs wo ihre Stärken hat. Sie lesen gerade den Test der Radeon RX 7700 XT - zum Test der Radeon RX 7800 XT geht's hier entlang. Sie finden in beiden Artikeln dieselben Benchmarks vor, allerdings blenden wir unterschiedliche Auflösungen ein und erläutern sich jeweils ergänzende Punkte, sodass sich das Lesen beider Artikel lohnt.
Auf dieser Seite
Radeon RX 7700 XT im Test: Übersicht
Beide neuen AMD-Grafikkarten basieren auf dem Grafikprozessor Navi 32. Dabei handelt es sich um die zweite Chiplet-Konstruktion nach Navi 31, bekannt von der Radeon RX 7900 XTX, XT und GRE. Stein des Anstoßes sind physikalische Limits. Anstatt wie jahrzehntelang üblich alle Elemente in einen einzigen Silizium-Chip zu pressen, kommen hier mehrere maßgeschneiderte, kleinere Siliziumkerne zum Einsatz: ein Rechenkern, Graphics Compute Die (GCD) genannt, und davon abgekoppelte Memory Cache Dies (MCD). Dadurch steigen die Fertigungsausbeute und sinken die Kosten gegenüber einem einzelnen, großen Chip, da jede Komponente effizient gefertigt wird. Falls Sie es genau wissen möchten, legen wir Ihnen unsere große Technik-Abhandlung zu RDNA 3 ans Herz. Die Spezifikationen der Radeon RX 7700 XT neben ihren Geschwistern und Vorgängern; weitere Vergleichsmodelle finden Sie in unserer gepflegten GPU-Datenbank:
| Grafikkarte | RX 7900 GRE | RX 7800 XT | RX 7700 XT | RX 6800 XT | RX 6750 XT |
|---|---|---|---|---|---|
| Marktstart | 28.07.2023 | 06.09.2023 | 06.09.2023 | 18.11.2020 | 10.05.2022 |
| Referenzkarte verfügbar? | Ja | Ja | Nein | Ja | Ja |
| Architektur | RDNA 3 | RDNA 3 | RDNA 3 | RDNA 2 | RDNA 2 |
| Codename/Konfektion | Navi 31 XL | Navi 32 XTX | Navi 32 XL | Navi 21 XT | Navi 22 KXT |
| Chipgröße (Die/GCD) | 300 mm² | 200 mm² | 200 mm² | 520 mm² | 336 mm² |
| Größe Memory Cache Dies (MCD - angegeben sind die aktiven) | 4× 36,6 = 146 mm² | 4× 36,6 = 146 mm² | 3× 36,6 = 110 mm² | – | – |
| Fertigungsverfahren | N5 (GCD) + N6 (MCD) | N5 (GCD) + N6 (MCD) | N5 (GCD) + N6 (MCD) | N7P | N7P |
| Shader-Cluster (CUs/WGPs) | 80/40 | 60/30 | 54/27 | 72/36 | 40/20 |
| FP32-ALUs/TMUs/ROPs | 5.120*/320/160 | 3.840*/240/96 | 3.456*/216/96 | 4.608/288/128 | 2.560/160/64 |
| Raytracing-Einheiten | 80 (2. Gen.) | 60 (2. Gen.) | 54 (2. Gen.) | 72 (1. Gen.) | 40 (1. Gen.) |
| Matrix-/AI-Einheiten | 160 (1. Gen.) | 120 (1. Gen.) | 108 (1. Gen.) | – | – |
| Level-2-Cache (MiB) | 6 | 4 | 4 | 4 | 3 |
| Level-3-Cache (MiB) | 64 (2. Gen.) | 64 (2. Gen.) | 48 (2. Gen.) | 128 (1. Gen.) | 96 (1. Gen.) |
| GPU-Boost (MHz) | 2.245 | 2.350 | 2.530 | 2.250 | 2.600 |
| FP16-Leistung (TFLOPS) | 46,0* | 36,1* | 35,0* | 41,5 | 26,6 |
| FP32-Leistung (TFLOPS) | 46,0* | 36,1* | 35,0* | 20,7 | 13,3 |
| Füllrate (Mtex/Mpix pro Sek.) | 718,4/359,2 | 564,0/225,6 | 546,5/242,9 | 648,0/288,0 | 416,0/166,4 |
| Speicheranbindung (Bit) | 256 | 256 | 192 | 256 | 192 |
| Geschwindigkeit RAM (GTs/MHz) | 18,0/9.000 | 19,5/9.750 | 18,0/9.000 | 16,0/8.000 | 18,0/9.000 |
| Speichertyp | GDDR6 | GDDR6 | GDDR6 | GDDR6 | GDDR6 |
| Transferrate Speicher (GB/s) | 576 | 624 | 432 | 512 | 432 |
| Speicherkapazität (MiB) | 16.384 | 16.384 | 12.288 | 16.384 | 12.288 |
| PCI-Express-Standard | 4.0 ×16 | 4.0 ×16 | 4.0 ×16 | 4.0 ×16 | 4.0 ×16 |
| PCI-Express-Stromanschlüsse | 2× 8-Pol | 2× 8-Pol | 2× 8-Pol | 2× 8-Pol | 1× 8-/1× 6-Pol |
| Leistungsaufnahme (TBP) | 260 Watt | 263 Watt | 230 Watt | 300 Watt | 250 Watt |
| (Display-)Konnektivität | DP 2.1, HDMI 2.1a, USB-C | DP 2.1, HDMI 2.1a | DP 2.1, HDMI 2.1a | DP 1.4a, HDMI 2.1, USB-C | DP 1.4a, HDMI 2.1 |
| Unverbindlicher Preis (USD) | 649 | 499 | 449 | 649 | 549 |
| Unverbindlicher Preis (Euro) | OEM-Produkt | 549 | 489 | 649 | 619 |
Angaben der Leistung auf Basis der von uns ausführlich durchgetesteten Grafikkarten (durchschnittlicher GPU-Boost über alle Benchmarks) - die Herstellerangaben liegen teils deutlich und somit praxisfern darunter. Je nach Modell sind Abweichungen um bis zu 200 MHz möglich. *ALUs mit "Dual-Issue"-Fertigkeit, welche sich bestenfalls verhalten wie die doppelte Anzahl. Angegeben ist der Best-Case.
Quelle: PC Games Hardware

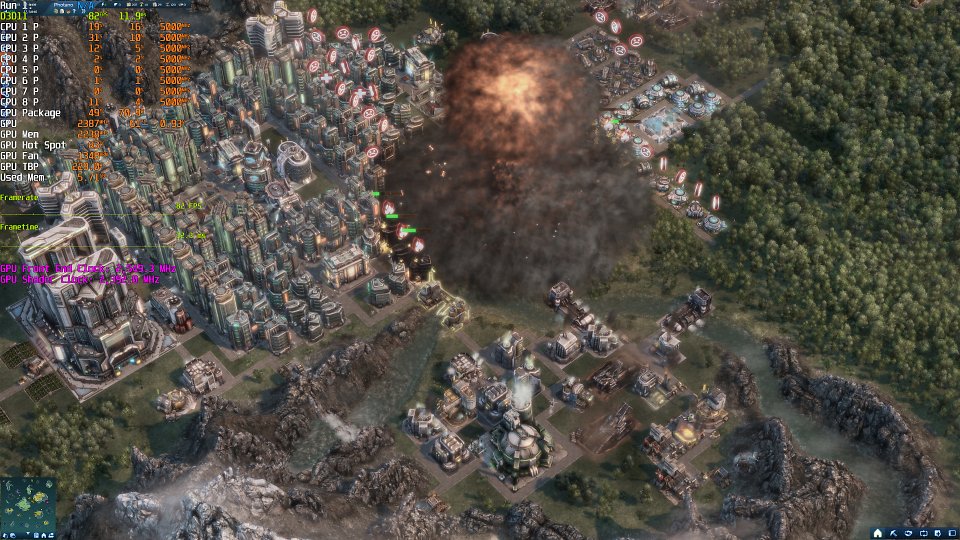

Bei der hoch taktenden Radeon RX 7700 XT laufen Front-End und Shader-ALUs in der Regel mit einer Taktdifferenz von 150 MHz (7800 XT: 300 MHz, 7900 GRE: 100 MHz).
[RELATED_TOPICS STYLE=2]
Die Radeon RX 7700 XT tritt in die Fußstapfen der beliebten Radeon RX 6700 XT (PCGH-Test). Auf der RX 7700 XT kommt zwar die gleiche Basis-Hardware wie bei der RX 7800 XT zum Einsatz, allerdings wird diese abgespeckt: Von den 60 physisch vorhandenen Compute Units bleiben 54 aktiv, sodass die Radeon RX 7700 XT über 3.456 aktive FP32-Einheiten verfügt, welche mithilfe von Dual Issue bestenfalls den Durchsatz von 6.912 Einheiten erzielen.
Außerdem wird einer der vier Memory-Cache-Dies deaktiviert, sodass noch 48 MiByte Level-3-Zwischenspeicher, ein 192-Bit-Interface sowie 12 GiByte GDDR6-RAM übrig bleiben. Dieser arbeitet mit 18 Gigatransfers pro Sekunde ("9.000 MHz"), was an 192 Bit eine Speichertransferrate von 432 GByte/s ergibt - genauso viel wie bei einer Radeon RX 6750 XT. Vergleicht man 7700 XT und 6700 XT, bietet das neue Modell bereits ohne Dual-Issue-Spezialfunktion einen deutlichen Vorteil bei der FP32-Leistung von circa einem Drittel. Man kann somit von einem großen Leistungssprung ausgehen, welcher beim Vergleich zwischen 7800 XT und 6800 XT ausbleibt. Ob die Radeon RX 7700 XT damit Nvidias Geforce RTX 4060 Ti 16GB schlagen kann, erfahren Sie auf den folgenden Seiten.
