Geforce RTX 4090 vor dem Test: PCB-Vergleich mit der RTX 3090 Ti mit nur wenigen Änderungen
Ein neues Bild von der Platine der Geforce RTX 4090 lässt einen Direktvergleich mit dem Ampere-Flaggschiff RTX 3090 Ti zu. Dabei fällt auf, dass die Veränderungen auf dem PCB nur minimal ausfallen. So sind beispielsweise mehr Phasen in Gebrauch und der Bereich der Stromversorgung ist leicht modifiziert.

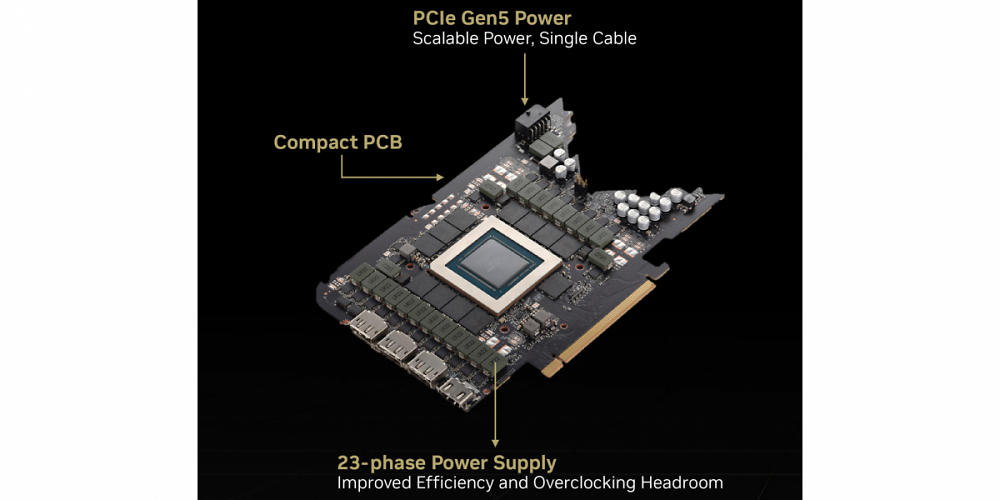

Nach der offiziellen Vorstellung von Ada-Lovelace und der Oberklasse-GPU Geforce RTX 4090 präsentierte Nvidia auch eine Abbildung des PCBs der Karte und ging auf einige Features ein. Videocardz ist derweil in den Besitz eines Fotos der Platine gekommen, welches einen Eins-zu-Eins-Vergleich mit dem PCB des einstigen Flaggschiffs Geforce RTX 3090 Ti aus der Ampere-Architektur zulässt. Dabei zeigt sich, dass die Platinen sich nur in wenigen Punkten unterscheiden.
Geforce RTX 4090 vs. Geforce RTX 3090 Ti - Mit ähnlichen PCBs
Wie Nvidia bereits bestätigte und auf den Abbildungen zu erkennen ist, stehen bei der Geforce RTX 4090 für die Spannungsversorgung 23 Phasen zur Verfügung, allerdings ist Platz für 28 Phasen, was die Vermutung zulässt, dass ein mögliches High-End-Modell in Form einer Geforce RTX 4090 Ti auf das volle Potenzial des Boardlayouts zurückgreifen könnte. Bei den PCBs der RTX 4090 und RTX 3090 Ti handelt es sich um Nvidias Founders Editionen mit den Nummern PG136D (4090) und PG136 (3090 Ti). Trotz leicht verändertem Layout hat der Chiphersteller also die PCB-Nummer beibehalten.
Die aktuellen Bestseller im Amazon Prime Day:
• Fire TV Stick 4K Max mit Wi-Fi 6 und Alexa-Sprachfernbedienung: Angebot aktuell für 33,99 Euro
• Echo Dot (3. Gen.) Intelligenter Lautsprecher mit Alexa, Anthrazit: Angebot aktuell für 17,99 Euro
• Samsung 980 1 TB SSD PCIe 3.0 NVMe M.2: Angebot für 79,99 Euro
• Fire TV Stick mit Alexa-Sprachfernbedienung: Angebot für 21,99 Euro
• Crucial P5 Plus 1TB SSD (PCIe 4.0, 3D NAND, NVMe, M.2): Angebot für 94,99 Euro
Neben 23 statt 21 Phasen bei der RTX 3090 Ti wurde der Bereich der Stromversorgung leicht modifiziert, außerdem sollen größere Induktoren hinzugefügt worden sein. Obendrein fehle ein NVLink-Anschluss, da die neue Ada-Lovelace-Generation keine Unterstützung mehr für Multi-GPU-Konfigurationen über die SLI-Technology bereitstellt. Ebenfalls lässt sich ein Vergleich zwischen den AD102- und GA102-GPUs mit den bekannten Spezifikationen anstellen.
Passend dazu: RTX 4090: Neuer Maximaltakt von 3.135 MHz bei unter 500 Watt erreicht
Quelle: Videocardz/Nvidia

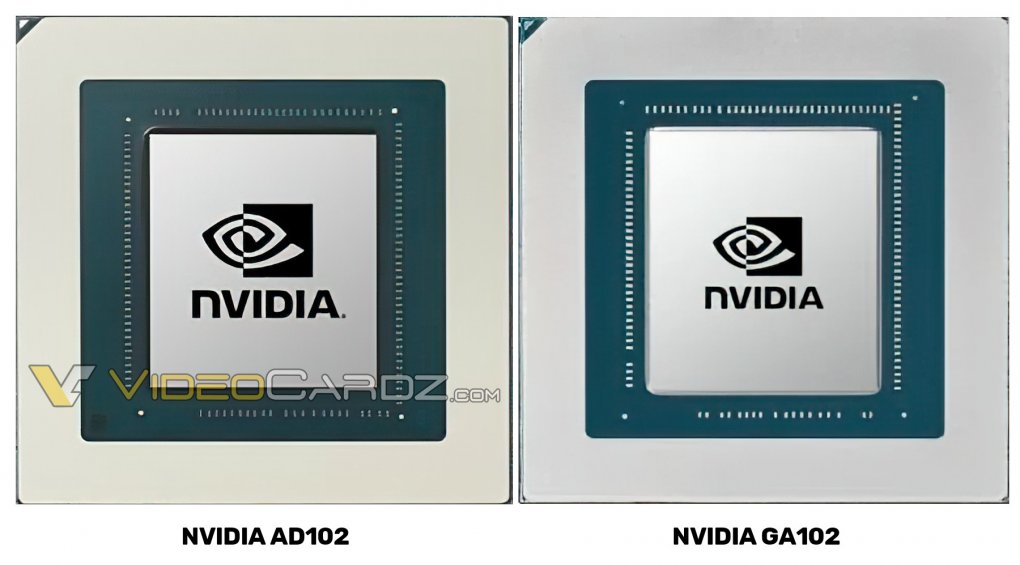

GPU-Direktvergleich zwischen AD102 und GA102.
Der AD102 wurde mit TSMCs 4-nm-Prozess gefertigt, während beim GA102 noch Samsungs 8-nm-Prozess für die Fertigung zum Einsatz gekommen ist. Bei den FP32-ALUs steht es 18.432 zu 10.752 sowie etwa die 2,7-fache Anzahl an Transistoren pro Quadratmillimeter (125,5 Millionen zu 45,1 Millionen) aufseiten des AD102. Trotz dieser Veränderungen ist der Die des AD102 um 20 mm² kleiner als der Die des GA102. Letztlich ist der Release nicht mehr weit entfernt. Morgen dürfen erste Leistungstests der Geforce RTX 4090 veröffentlicht werden, bis die Grafikkarten einen Tag später, am 12. Oktober, offiziell auf den Markt kommt.
Quelle: via Videocardz
