Geforce RTX 4090: Details zum PCB, 23 Phasen und eine bessere Stromversorgung
Nvidia hat Details zum PCB und der Spannungsversorgung der Geforce RTX 4090 Founders Edition veröffentlicht. Durch eine neue Ansteuerung und zwei zusätzliche Phasen sollen Lastspitzen offenbar ein kleineres Problem als noch bei der Vorgängergeneration sein.
Nach der Präsentation von Nvidias neuen RTX-4000-Grafikkarten kommen im Nachgang zunehmend weitere Details zu den neuen Modellen zum Vorschein. Inzwischen hat Nvidia beispielsweise zusätzliche Informationen zu den drei GPUs der Geforce RTX 4080 und der Geforce RTX 4090 veröffentlicht. Außerdem wurden auch Bilder und Details zum PCB und der Spannungsversorgung der RTX 4090 Founders Edition präsentiert.
Regler, Phasen und Stabilität
Die Spannungsversorgung dieser Grafikkarte will Nvidia angeblich komplett neu entwickelt haben. So soll beim PCB der Founders Edition nun, im Gegensatz zur Vorgängergeneration, ein PID-Regler zum Einsatz kommen. Mit diesem soll die Spannungsversorgung bestmöglich austariert werden. Dazu stehen der Platine wiederum 23 Phasen zur Verfügung, die Nvidia erneut auf einem PCB mit Ausschnitt auf der rechten Seite unterbringt.
Quelle: Nvidia
PCB der Geforce RTX 4090. Laut Nvidia werden auf der Platine der Founders Edition 23 Phasen verbaut.
Dieser Ausschnitt soll helfen, den Luftstrom zu verbessern: Überall wo kein PCB ist, können die verbauten Lüfter direkt durch die Kühlfinnen blasen, während die Luft sonst von der Platine aufgehalten wird und sich zur Seite hin verteilen muss. Vergrößerte Lüfter sollen bei der Kühlung der Grafikkarte dabei zusätzlich helfen. Angeblich konnte Nvidia das Luftvolumen so um 20 Prozent erhöhen.
Mit Hinblick auf die Spannungsversorgung sind besagten 23 Phasen laut Nvidia in zwei Gruppen eingeteilt: 20 Phasen dienen zur Ansteuerung der GPU, und drei Phasen versorgen den Speicher. Gegenüber dem Referenzdesign der Geforce RTX 3090 FE, bei dem Nvidia auf eine 18+3-Aufteilung setzte, gibt es bei der Geforce RTX 4090 also zwei Phasen zusätzlich.
Auch interessant: RTX 4000 auf Reddit: AMD mit großer Chance gegenüber Nvidia
Zusammen mit der verbesserten Ansteuerung erhofft sich Nvidia so offenbar eine deutlich sauberere Spannungsversorgung. Laut einer Grafik des Unternehmens soll die Geforce RTX 4090 auf eine wechselnde Lastanforderung deutlich besser reagieren als noch eine Geforce RTX 3090.
Quelle: Nvidia

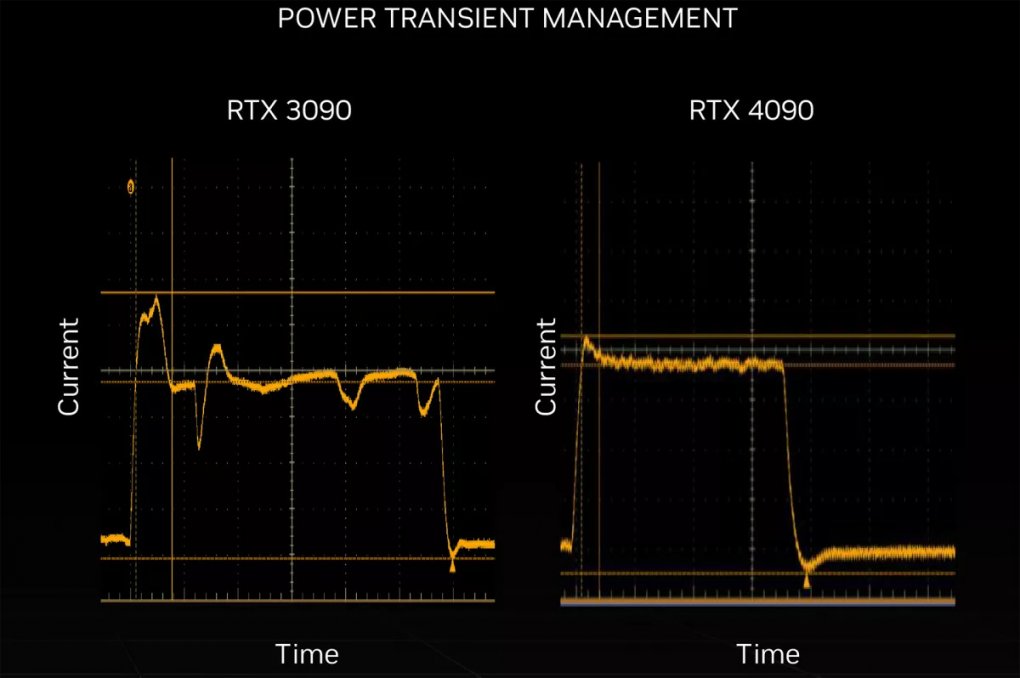

Die Spannungsversorgung der Geforce RTX 4090 soll gegenüber der Geforce RTX 3090 deutlich besser auf Anforderungsschwankungen reagieren. Anstatt wiederholter Spikes und Einbrüche bleibt der Stromfluss angeblich relativ konstant.
Beim neuen Topmodell ist im gezeigten Szenario lediglich ein leichtes Überschwingen zu beobachten, das die Stromversorgung bei starken Lastwechseln erzeugt. Dazwischen schwankt der bereitgestellte Strom hingegen nur geringfügig, wohingegen die Spannungsversorgung der RTX 3090 hier teilweise starke Einbrüche und Spitzen aufweist.
Insbesondere der Wegfall der spontanen Lastspitzen ist dabei für Spieler begrüßenswert. In der Vergangenheit konnten diese Spitzen dazu führen, dass Netzteile überfordert waren und deshalb das System abschalteten. Durch die Verbesserungen an der Spannungsversorgung soll es Nvidia mit der RTX 4090 aber offenbar gelungen sein, dass das neue Flaggschiff niedrigere Stromspitzen als ihr Vorgänger erzeugt - obwohl die TDP eigentlich um 100 Watt höher liegt und dementsprechend auch der mittlere Stromverbrauch ansteigt.
Quellen: Tom's Hardware / Techpowerup
