Ivy Bridge im Test: Leistungsaufnahme (CPU) und Overclocking

Ivy Bridge im Test: Leistungsaufnahme (CPU)
Das neue Testsystem vertraut auf eine Asus Geforce GT 430, welche die komplette Leistungsaufnahme aller Plattformen um nur 7 Watt erhöht. Um möglichst gute Werte zu erzielen, kombinieren wir jede CPU-Generation mit dem laut unseren Tests sparsamsten ATX-Board für den jeweiligen Sockel; selbstverständlich mit aktuellem BIOS und aktivierten Stromsparmodi.

Mit nur 77 statt wie bisher 95 Watt TDP erwarteten viele Spieler drastisch sparsamere System, Intel jedoch reduzierte das Budget beim CPU-Part nur zaghaft und investierte viel in die Grafikeinheit. Dennoch erweisen sich der Core i7-3770K und der Core i5-3570K als äußerst effizient: Das Sockel 1155-Flaggschiff braucht unter Last nur 105 Watt, der Core i5-3570K erweist sich mit 92 Watt als sehr sparsam. AMD hat in dieser Disziplin rein gar nichts zu lachen, der FX-8150 verbrät mit 194 Watt mal eben das Doppelte und ist obendrein meist noch klar langsamer.

Im Test zeigte sich allerdings, dass der Core i7-3770K laut Tools und ausgelesener Lüfterdrehzahl wärmer (5 bis 15 °C) wird als der Core i7-2700K. Die Gründe hierfür sind vielfältig: So ist zwar die Verlustleistung/TDP absolut geringer, durch das kleinere Die wird aber punktuell mehr Wärme abgeben - unter diesem Betrachtungswinkel tut Intel gut daran, den bisherigen 95-Watt-Kühler weiter zu verwenden. Zudem waren die Sandy Bridges noch sauber mit dem Heatspreader verlötet, was den Wärmeübergang erleichtert. Bei Ivy Bridge spart sich dies Intel nach aktuellem Stand der Dinge, dadurch entsteht eine Art Hitzestau unter dem IHS, der Kühler kann dagegen nichts tun.

Ivy Bridge im Test: Overclocking
Das Wichtigste vorweg: Auch bei Ivy Bridge ist es wie bei Sandy-Bridge-Systemen für gute Overclocking-Ergebnisse zwingend erforderlich, zu einer CPU aus der K-Reihe zu greifen, da sich der Referenztakt nur geringfügig anheben lässt. Lediglich bei den Modellen i7-3770K und i5-3570K lässt sich der Multiplikator bis 63 steigern (Sandy Bridge: max. Multiplikator 59).

In der Vergangenheit haben sich Änderungen der Fertigungsstruktur oft auf das Overclocking-Potenzial ausgewirkt. Noch vor dem Launch zeigten zahlreiche Extrem-Übertakter, dass sich Ivy Bridge auf deutlich höhere Taktraten als Sandy Bridge übertakten lässt: Statt maximal 6 sind nun im besten Fall rund 7 GHz möglich. Das zusätzliche Gigahertz ist aber nicht nur der 22-nm-Technik zu verdanken, sondern auch dem höheren Maximalmultiplikator. Viele Rekordjäger berichteten auch, dass sich Ivy Bridge problemloser bei sehr niedrigen Temperaturen betreiben lässt.

Gute Extremkühlungseigenschaften sind allerdings keine Garantie für tolle OC-Ergebnisse mit einer Luftkühlung. Für aussagekräftige Tuning-Werte verwenden wir daher einen Thermalright Silver Arrow SB-E, einem der leistungsfähigsten Luftkühler am Markt. Bei 1,1 Volt Kernspannung lassen sich beide Chips auf etwas über 4 GHz übertakten: Der i7- 3770K läuft mit 4,2 GHz fehlerfrei, der i5-3570K ist bei 4,1 GHz am Limit. Diese OC-Werte sollten sich selbst mit sehr einfachen Kühlkörpern erzielen lassen: Der Silver Arrow SB-E hat noch große Reserven und hält die Chips unter Last bei etwa 50 °C. Auch bei 1,2 Volt erweist sich der i7-3770K erneut als etwas bessere Overclocking-CPU und lässt sich mit 4,4 GHz um 100 MHz weiter übertakten als unser Core-i5-Testmuster. Beim Sprung von 1,10 auf 1,20 Volt steigen die Kerntemperaturen bei beiden Chips um rund 11 °C an, liegen aber mit etwa 60 °C im unbedenklichen Bereich.

Im letzten Schritt muten wir beiden Chips 1,3 Volt zu. Diese Spannung liegt nicht nur rund 20 Prozent über den Standardwerten, sondern sorgt auch für die größten Temperaturunterschiede zwischen den Chips: Während der i5-3570K rund 65 °C unter Last erreicht, erwärmen sich die Kerne des i7-3770K auf rund 74 °C. Die Leistungsaufnahme unter Prime 95 überschreitet beim auf 4,5 GHz übertakteten i7-Setup 200 Watt! Beachten Sie hierbei, dass wir im UEFI-Menü kompromisslos auf Overclocking ausgelegte Einstellungen ausgewählt haben, die die Leistungsaufnahme deutlich erhöhen, beispielsweise höhere PWM-Frequenzen der Spannungsversorgung. In der Print-Ausgabe werfen wir zusätzlich einen Blick auf die Undervolting-Fähigkeiten und prüfen, auf welche Frequenz ein i5-3570K übertaktet werden muss, um einem mit SMT ausgestatteten i7-3770K Paroli bieten zu können - so können Sie rund 100 Euro sparen!

Overclocking-Potenzial des Core i7-3770K:

Overclocking-Potenzial des Core i5-3570K:

Offiziell ist Ivy Bridge nur für DDR-1600 freigegeben, dank zusätzlicher RAM-Teiler sind aber auch höhere Taktraten kein Problem. Teiler für DDR3-2600/2667 und ähnliche Taktraten lassen sich bei vielen Z77-Boards einstellen. Schneller Arbeitsspeicher zahlt sich primär dann aus, wenn die CPU übertaktet läuft: Einerseits benötigt der Prozessor durch die höhere Rechengeschwindigkeit rascher neue Daten, andererseits wird durch Kern-OC auch der RAM-Controller beschleunigt. Benchmark-Ergebnisse mit und ohne RAM- und Kern-OC, die diese Aussage untermauern, finden Sie in der kommenden PCGH-Ausgabe 06/2012.

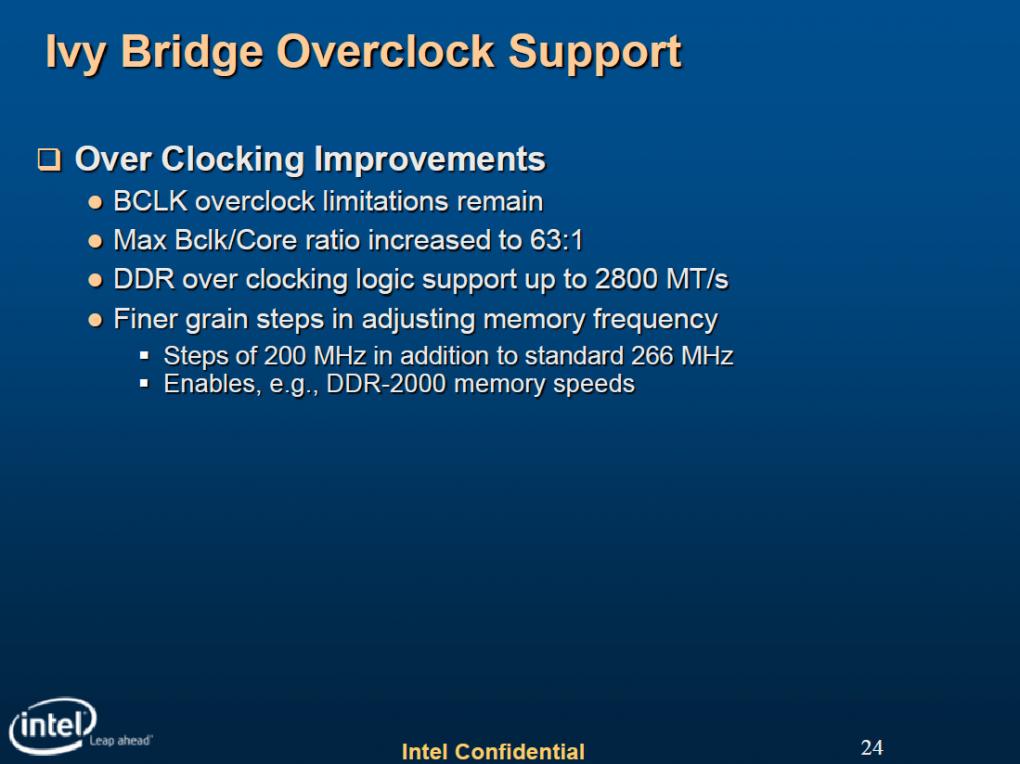

Ivy Bridge und Overclocking
