Leistungsaufnahme & Energie-Effizienz
In diesem Artikel
Die Arc B570 ist ein reines Partner-Produkt, eine "Limited Edition"-Referenzkarte - die "Founders Edition" von Intel - existiert nicht. Hierzulande können Sie unter anderem zwischen den Modellen von Acer, Asrock und Sparkle wählen. Für diesen Test verwenden wir konsequent eine Asrock Arc B570 Challenger OC, welche Sie in der Bildergalerie sowie in unserem Testvideo sehen. Dieses Modell verfügt über eine werkseitige "Übertaktung", allerdings fällt diese Arc-typisch aus. Das bedeutet, dass anstelle eines angehobenen Takts lediglich das Powerlimit leicht erhöht wird. Dieses hilft der Grafikkarte dabei, in absoluten Volllastszenarien ihren maximalen GPU-Boost von 2.750 MHz aufrechtzuerhalten. Bei den allermeisten Gaming-Szenarien wirkt sich diese Änderung nicht aus, weshalb wir davon absehen, die Karte künstlich einzubremsen.
Quelle: PCGH

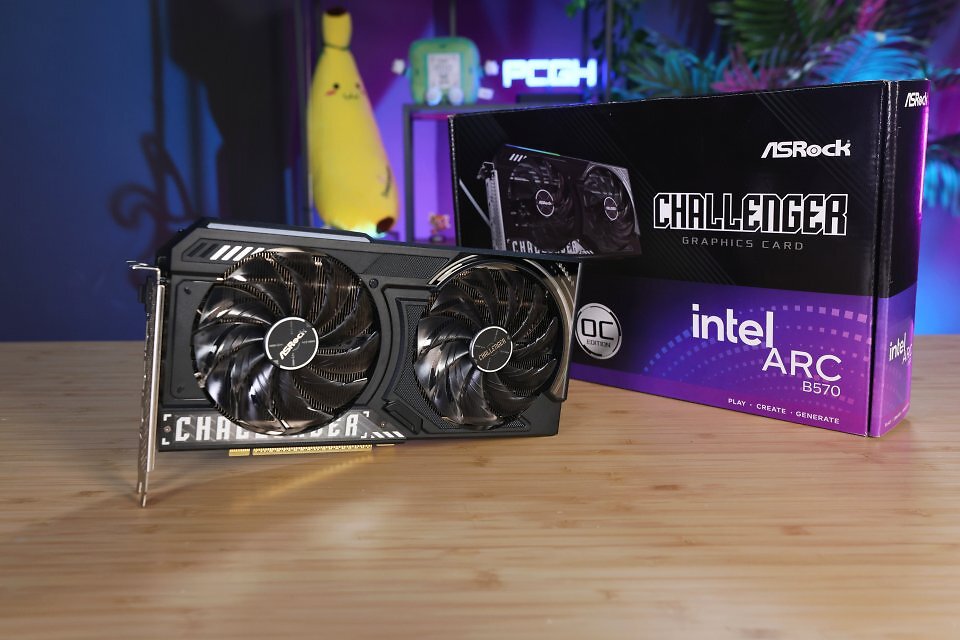

Asrock Arc B570 Challenger OC: Unsere Testkarte für diesen Artikel
Bevor wir zu den Messungen kommen, möchten wir das Zusammenspiel aus den relevanten Parametern GPU-Power und Board Power kurz skizzieren. Bei der GPU-Power, auch als TGP oder TDP bezeichnet, handelt es sich um die maximale Leistungsaufnahme des Grafikchips allein. Die Board Power (TBP) bezeichnet hingegen die komplette Grafikkarte inklusive Speicher, Spannungswandlung, Lüftern und Beleuchtung. Interessant ist, dass nur AMD und Intel eine explizite GPU-Power spezifizieren, während dieser Posten bei Nvidia-Grafikkarten dynamisch ausfällt. Im Falle einer Arc B580 ohne werkseitige Übertaktung beträgt die TGP (= Obergrenze) 140 Watt, was zusammen mit den übrigen Verbrauchern die offizielle Board Power von 190 Watt ergibt. Bei der kleineren Arc B570 gehen wir unterdessen von 100 Watt TGP aus, um 150 Watt TBP zu erreichen. Wir formulieren diese Aussage bewusst schwammig, da eine offizielle Intel-Bestätigung aussteht. Unsere Testkarte, besagte Asrock B570 Arc Challenger OC, genehmigt sich in hitzigen Tests bis zu 110 Watt, was zur offiziellen Board Power von 160 Watt führt. Dies passiert in den aktuellen Gaming-Tests jedoch nur in Metro Exodus Enhanced Edition, in allen anderen Spielen wird die GPU-Power nicht ansatzweise ausgereizt, sodass wir die Karte konsequent mit Standardwerten getestet haben.
Auf dieser Seite
Leistungsaufnahme
PCGH misst die Leistungsaufnahme von Grafikkarten mithilfe des Power Capture Analysis Tool (PCAT). Wie immer bildet die folgende Tabelle die Ergebnisse der Grafikkarten ohne Limits ab. Wer eine gute Belüftung im Gehäuse vorweisen kann, nur in Full HD spielt oder bevorzugt mit Framelimits unterwegs ist, wird sowohl eine geringere Leistungsaufnahme als auch geringere Lautheit zu Gesicht bekommen. Kommen wir nun zu den Werten der Arc B570 im Leerlauf, bei Niedriglast und vielfältigen Gaming-Workloads.
| B570 | B580 | A580 | RX 7600 XT | RX 7600 | RTX 4060 | RTX 3060 12GB | |
|---|---|---|---|---|---|---|---|
| Leerlauf (UHD-Desktop) | 10 - 32 Watt** | 13 - 37 Watt** | 42 - 45 Watt** | 6,5 - 19 Watt | 5,5 - 29 Watt | 11,5 - 13 Watt | 11,5 Watt* |
| Dual-Display (UHD + FHD) | 17,5 - 33 Watt** | 20 - 37 Watt** | 43 - 45 Watt** | 24 - 32 Watt | 22,5 - 30 Watt | 16 - 20 Watt | 18,5 Watt* |
| UHD-Youtube-Video | 32 - 33 Watt** | 37 - 40 Watt** | 45 - 49 Watt** | 21 - 35 Watt | 10 - 28 Watt | 14 - 16 Watt | 17,5 Watt* |
| Gaming (MAXIMUM) | 166 Watt | 197 Watt | 199 Watt | 189 Watt | 164 Watt | 131 Watt | 171 Watt |
| Anno 1800 (Full HD) | 135 Watt | 175 Watt | 195 Watt | 186 Watt | 160 Watt | 125 Watt | 170 Watt |
| Control (WQHD) | 151 Watt | 185 Watt | 196 Watt | 187 Watt | 158 Watt | 126 Watt | 170 Watt |
| Full-HD-Gaming @ 60 Fps | 54 Watt | 62 Watt | 123 Watt | 105 Watt | 56 Watt | 55 Watt | 69 Watt |
| CP2077 (Full HD, FSR/DLSS) | 128 Watt | 147 Watt | 197 Watt | 185 Watt | 160 Watt | 125 Watt | – |
| Metro Exodus EE (WQHD) | 165 Watt | 196 Watt | 196 Watt | 188 Watt | 161 Watt | 127 Watt | – |
Leistungsaufnahme abhängig von Display, Auflösung und Bildwiederholrate (angegeben ist die Spanne von 60 bis 144 Hertz). *Ausschließlich mit 4K60 (Ultra HD mit 60 Hz) gemessen. **Der niedrigste Wert erfordert optimal konfiguriertes ASPM, ansonsten gilt der hohe Wert.
Im Test der Arc B580 hatten wir versprochen, das unbefriedigende Verhalten im Leerlauf weiter zu untersuchen. Das Problem ist, dass Arc-Grafikkarten auf spezielle Einstellungen im UEFI der Hauptplatine sowie unter Windows angewiesen sind, um ihren tiefsten Stromsparmodus im Leerlauf zu erreichen. Das Active State Power Management (ASPM) sollte laut Intel explizit auf "L1" gestellt werden, gefolgt von der Option "Maximale Energieeinsparung" bei den PCI-Express-Einstellungen unter Windows. Dieser Eingriff ist bei Radeon und Geforce nicht notwendig, diese Grafikkarten takten sich davon unabhängig herunter. Wir haben seit dem B580-Test diverse Dinge ausprobiert und können nun einen Erfolg vermelden: ASPM funktioniert sowohl bei der B580 als auch B570, weshalb wir die Messungen um frische Werte ergänzt haben. Was genau den Erfolg brachte - das UEFI-Update der Hauptplatine oder der neue Treiber -, können wir nicht mit Gewissheit sagen. Sicher ist jedoch, dass auch die UEFI-Einstellung "L1_L2" zum gewünschten Effekt führt (wir verwenden für alle Grafikkarten-Tests ein Asrock X870E Taichi). Das zweite System, welches wir bei der B580 zurate zogen, erlaubt unterdessen nur das globale Einstellen von ASPM, ohne explizite Modi, und lässt die Grafikkarte weiterhin nicht heruntertakten (Gigabyte Z790 Aorus Master).
Quelle: PCGH

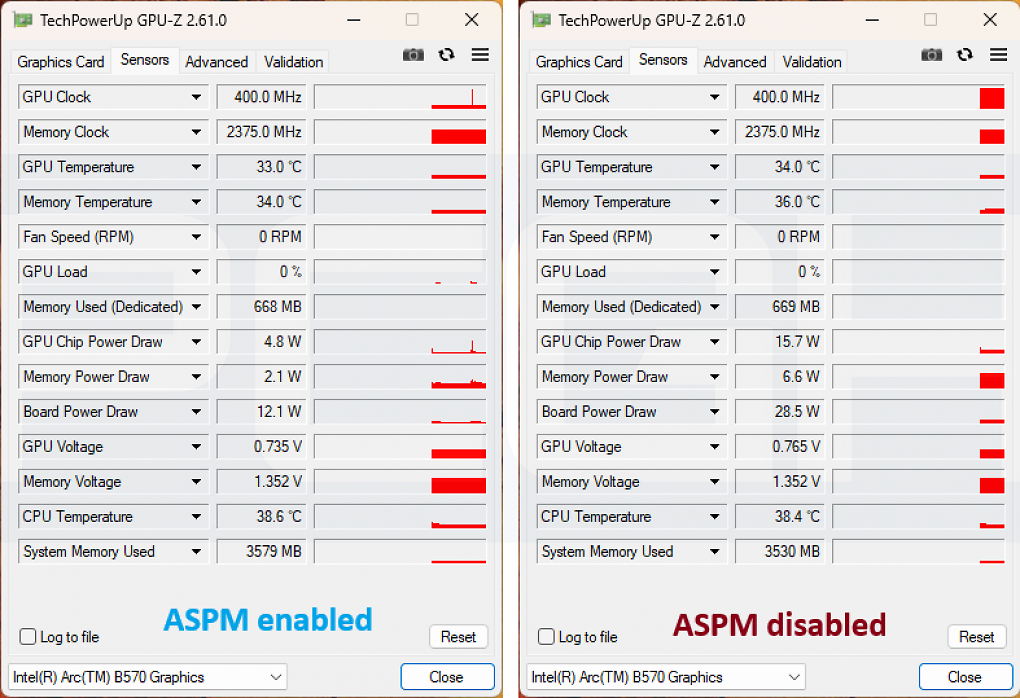

Arc B570: Explizit und manuell konfiguriertes ASPM ist bei Arc-GPUs Pflicht für niedrigen Leerlauf-Verbrauch.
Intel Arc B570: Energie-Effizienz (Gaming)
Leistung ist Arbeit pro Zeit, das wissen wir spätestens seit dem Physik-Unterricht. Da wir nun sowohl die Bildraten (Fps) als auch den Verbrauch (Watt) ermittelt haben, können wir diese ins Verhältnis setzen, um die Energie-Effizienz zu berechnen. Der folgende Benchmark zeigt genau das: den Leistungsindex in Relation zur Leistungsaufnahme. Da sich beide Metriken als Durchschnittswerte über zahlreiche Messungen verstehen, ist die Betrachtung ausreichend präzise. Für maximale Aussagekraft haben wir die Berechnung sowohl für das Rasterizing als auch Raytracing getrennt vorgenommen. Sehen wir uns an, wie die Arc B570 im Rasterizing-Vergleich abschneidet:
Die Arc B570 benötigt über alle Spiele-Benchmarks rund 130 Watt - nur zehn Watt mehr als Nvidias Geforce RTX 4060. Damit ist die neue Intel-Grafikkarte sehr sparsam und eignet sich somit als Aufrüstobjekt für Rechner, welche bereits eine ältere Grafikkarte ähnlicher Wattklasse beherbergen. Die erzielte Energie-Effizienz kann sich sehen lassen, Intel überholt alle vergleichbaren Radeon-Grafikkarten. Die B570 ist beim Rasterizing minimal effizienter als die B580 - zumindest beim Vergleich der uns vorliegenden Karten. Sehen wir uns an, wie es beim Raytracing aussieht:
Platztausch zwischen Arc B580 und Arc B570: Das größere Modell kann sich hier dank 12 GiByte Speicher etwas besser in Szene setzen, weltbewegend ist der Effizienzunterschied jedoch nicht. Beide Intel-Grafikkarten können beim Raytracing ihren Abstand gegenüber AMDs Radeon-Aufgebot vergrößern und robben außerdem etwas näher an Nvidia heran. Die Energie-Effizienz der Arc-B-Serie ist somit insgesamt hoch.
