Vorab-Test: MSI P67A-GD65, Asus P8P67 Deluxe und weitere Sockel-1155-Boards für Intels neue CPU-Generation - Update: Gigabyte-Boards
Intels neue Desktop-CPUs sind zwar erst ab Anfang 2011 verfügbar, wir konnten aber bereits vier finale Sockel-1155-Mainboards für die kommenden CPUs im Vorab-Test prüfen. Dabei vergleichen wir die teils außergewöhnliche Ausstattung sowie die Einstellungsmöglichkeiten in BIOS beziehungsweise UEFI.
Update vom 22.11.2010: Gigabyte-Boards hinzugefügt
Mittlerweile sind auch Sockel-1155-Mainboards von Gigabyte für Intels kommende CPU-Genartion bei uns angekommen. Gigabytes Topmodell P67A-UD7 und das Micro-ATX-Board H67MA-UD2H haben wir bei unserem Vergleich ergänzt. Alle wichtigen Infos zu den beiden Boards stehen in der aktualisierten Vergleichstabelle unten auf dieser Seite. Den zugehörigen Preview-Text finden Sie auf der fünften Seite dieses Artikels. Außerdem haben wir Bilder von P67A-UD7, H67MA-UD2H und P67A-UD4 in der Galerie hinzugefügt.
Original-Artikel vom 19.11.2010: Vorab-Test: MSI P67A-GD65, Asus P8P67 Deluxe und weitere Sockel-1155-Boards für Intels neue CPU-Generation
Soviel steht fest: Wenn ab Anfang 2011 Intels neue Desktop-CPUs verfügbar sind, stehen einige sehr interessante und vor allem innovative Mainboards mit dem passenden Sockel 1155 bereit. Vier Sockel-1155-Boards von Asus, MSI und Elitegroup konnten wir als erste bereits in der Redaktion ausprobieren.
Folgende Mainboards für Intels kommende CPU-Generation konnten wir bereits prüfen:
• Asus P8P67
• Elitegroup P67H2-A
• MSI P67A-GD65
• MSI P67A-C45
Alle Boards kamen fertig verpackt und mit finaler Platinenrevision bei uns an.
Quelle: PCGH

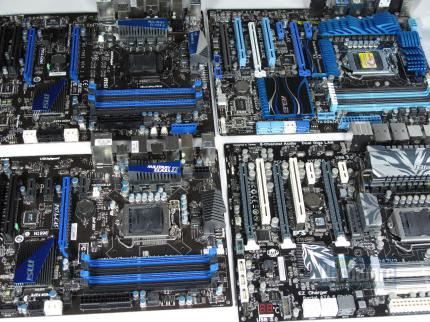

Intel Boards Übersicht
Sockel-1155-Boards allgemein
Eine gute Nachricht für Aufrüster: Der neue Sockel 1155 ist zwar nicht kompatibel zu bisherigen 1156-CPUs, dafür passen Sockel-1156-Kühler problemlos - die Bohrungen haben beim neuen Sockel die gleichen Abstände wie beim alten. Dementsprechend können Sie Ihren Sockel-1156-Kühler weiter verwenden oder zumindest aus einem bereits sehr großen Angebot an passenden CPU-Kühlern auswählen.
Eine Gemeinsamkeit von allen vier Boards sind zudem mindestens zwei SATA-6Gb/s-Ports. Anders als die bisher aktuellen Intel-Chips P55, H55 oder H57 (Sockel 1156) bieten die neuen Chips für Sockel 1155 nämlich nativ zwei SATA-6Gb/s-Anschlüsse. Manche Hersteller bringen auf den Platinen zudem einen zusätzlichen Laufwerks-Controller von Marvell unter, um zwei weitere SATA-6Gb/s-Ports zu bieten.
Für USB 3.0 ist erneut ein Zusatz-Controller nötig - alle hier vorgestellten Boards verfügen dementsprechend über mindestens zwei entsprechende Chips von NEC. Einer davon wird für zwei USB-3.0-Anschlüse hinten am Gehäuse genutzt, der andere dient stets für Front-USB-3.0.
Die Tabelle zeigt alle vier Sockel-1155-Boards im Vergleich. Weitere Details zu den Mainboards finden Sie auf den folgenden Seiten.
Ein finaler Vergleichstest inklusive Benchmark- und OC-Werten folgt natürlich, sobald die neuen Intel-Prozessoren verfügbar sind.
In diesem Artikel
| Update | Update | |||||
|---|---|---|---|---|---|---|
| Mainboard | P8P67 Deluxe | P67H2-A | P67A-GD65 | P67A-C45 | P67A-UD7 | H67MA-UD2H |
| Hersteller (Webseite) | Asus (www.asus.de) | Elitegruop (www.ecs.com.tw) | MSI (www.msi-computer.de) | MSI (www.msi-computer.de) | Gigabyte (www.gigabyte.de) | Gigabyte (www.gigabyte.de) |
| Format | ATX | ATX | ATX | ATX | ATX | Micro-ATX |
| BIOS-Version/BIOS-Typ/Board-Revision | 0604/UEFI/1.03 | 2.02.1205/AMI-BIOS/1.1 | 1.2B2/UEFI/2.0 | 1.1/UEFI/1.0 | F4d/Award/1.0 | F2/Award/1.0 |
| Speichersteckplätze | 4 x DDR3 | 4 x DDR3 | 4 x DDR3 | 4 x DDR3 | 4 x DDR3 | 4 x DDR3 |
| Mechanische PCI-Express-x16-Slots | Drei Slots | Drei Slots | Zwei Slots | Ein Slot | Vier Slots | Zwei Slots |
| Weitere PCI-E-Slots (x1, x4 oder x8) | Zwei x1-Slots | Zwei x1-Slots | Drei x1-Slots | Drei x1-Slots | Ein x1-Slot | Zwei x1-Slots |
| PCI-Slots | Zwei Slots | Zwei Slots | Zwei Slots | Drei Slots | Zwei Slots | Nicht vorhanden |
| Onboard-LAN | 2 Ports (Realtek RTL8111E und Intel) | 2 Ports (2 x Realtek RTL8111E) | 1 Port (Realtek RTL8111E) | 1 Port (Realtek RTL8111E) | 2 Ports (2 x Realtek RTL8111E) | 1 Port (Realtek RTL8111E) |
| USB-3.0-Ports | Zwei Ports (NEC D720200F1) | Vier Ports (NEC D720200F1) | Zwei Ports (NEC D720200F1) | Zwei Ports (NEC D720200F1) | Sechs Ports (NEC D720200F1) | Zwei Ports (NEC D720200F1) |
| Maximale Anzahl an USB-3.0-Ports | Vier Ports (Blende für Vorderseite) | Sechs Ports (Blende für Vorder- oder Rückseite) | Vier Ports (Blende für Rückseite) | Vier Ports | Acht Ports | Zwei Ports |
| USB-2.0-Ports (Lieferumfang, inkl. Blende) | Acht Ports | Sechs Ports | Acht Ports | Acht Ports | Zwei Ports | Fünf Ports |
| Maximale Anzahl an USB-2.0-Ports | Zwölf Ports | 14 Ports | Acht Ports | Zehn Ports | Sechs Ports | 14 Ports |
| Firewire | Ein Port | Nicht vorhanden | Ein Port | Ein Port | Zwei Ports | Nicht vorhanden |
| Maximale Anzahl an Firewire-Ports | Zwei Ports | Nicht vorhanden | Zwei Ports | Zwei Ports | Drei Ports | Nicht vorhanden |
| SATA-6Gb/s-Anschlüsse | Vier Ports | Zwei Ports | Vier Ports | Zwei Ports | Vier Ports | Zwei Ports |
| SATA-3Gb/s-Anschlüsse | Vier Ports | Vier Ports | Vier Ports | Vier Ports | Vier Ports | Drei Ports |
| E-SATA-Anschlüsse | Zwei Ports | Zwei Ports (SATA 6Gb/s) | Zwei Ports | Nicht vorhanden | Vier Ports (zwei per Blende) | Ein Port |
| PATA-Anschlüsse | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden |
| Onboard-Sound/Soundkarte | 7.1, HD-Audio (Realtek ALC889) | 7.1, HD-Audio (Realtek ALC892) | 7.1, HD-Audio (Realtek ALC892) | 7.1, HD-Audio (Realtek ALC892) | 7.1, HD-Audio (Realtek ALC889) | 7.1, HD-Audio (Realtek ALC892) |
| Video-Anschlüsse | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | Nicht vorhanden | HDMI, Display-Port, DVI, D-Sub |
| Sound-Anschlüsse | Optisch, koaxial, analog | Optisch, analog | Optisch, koaxial, analog | Optisch, koaxial, analog | Optisch, koaxial, analog | Optisch, analog |
| Lüfteranschlüsse | Fünf Anschlüsse | Drei Anschlüsse | Fünf Anschlüsse | Fünf Anschlüsse | Fünf Anschlüsse | Zwei Anschlüsse |
| SATA-/PATA-Kabel | 6 x SATA | 6 x SATA | 6 x SATA | 2 x SATA | 2 x SATA (evtl. noch nicht final) | 4 x SATA |
| Sonstige Ausstattung | Bluetooth, Diagnose-LEDs, Spannungsmesspunkte, Power-, Reset- und Clear-CMOS-Schalter, SLI-Brücke | Diagnose-LEDs, Spannungsmesspunkte, Power-, Reset- und Clear-CMOS-Schalter | Spannungsmesspunkte, Power-, Reset- und Clear-CMOS-Schalter, SLI-Brücke | Nicht vorhanden | Dual-BIOS, Power-, Reset- und Clear-CMOS-Schalter, SLI-Brücke | Dual-BIOS |
| Multi-GPU: PCI-E-Lane-Aufteilung | 1 x 16 oder 2 x 8 Lanes | 2 x 16 oder 1 x 16 und 2 x 8 Lanes | 1 x 16 oder 2 x 8 Lanes | Nicht möglich | 2 x 16 oder 1 x 16 und 2 x 8 Lanes | 1 x 16 oder 2 x 8 Lanes |
| SLI/Crossfire | SLI und Crossfire | Lucid Hydra und Crossfire | SLI und Crossfire | Nicht möglich | SLI und Crossfire | Crossfire |
| CPU-Multiplikator | Einstellbar | Einstellbar | Einstellbar | Einstellbar | Einstellbar | Einstellbar |
| Speichertimings | Hauptlatenzen, Command-Rate, 20 weitere | Hauptlatenzen und Command Rate | Hauptlatenzen, Command-Rate, 15 weitere | Hauptlatenzen, Command-Rate, 15 weitere | Hauptlatenzen, Command-Rate, 10 weitere | Hauptlatenzen, Command-Rate, 10 weitere |
| Speicherteiler | DDR3-800, -1066, -1333, -1600, -1866, -2133, -2400 | DDR3-1066, -1333, -1600, -1866, -2133 | DDR3-800, -1066, -1333, -1600, -1866, -2133 | DDR3-800, -1066, -1333, -1600, -1866, -2133 | DDR3-800, -1066, -1333, -1600, -1866, -2133 | DDR3-800, -1066, -1333 |
| CPU-Spannung | 0,8 bis 1,99 Volt, 0,005-V-Schritte | Standard -0,8 bis +0,63 Volt, 0,01-V-Schritte | 0,8 bis 1,8 Volt, 0,05-V-Schritte | 0,8 bis 1,35 Volt, 0,05-V-Schritte | 0,75 bis 1,7 Volt, 0,005-V-Schritte | 0,75 bis 1,795 Volt, 0,005-V-Schritte |
| Option gegen Vdroop | Loadline Calibration | Nicht vorhanden | Vdroop Control | Vdroop Control | Loadline Calibration | Nicht vorhanden |
| PLL-Spannung (Standard: 1,8 Volt) | 1,2 bis 2,2 Volt, 0,00625-V-Schritte | 1,83, 1,93, 2,02 oder 2,13 Volt | 1,4 bis 2,43 Volt, 0,01-V-Schritte | Nicht einstellbar | 1,52 bis 2,52 Volt, 0,02-V-Schritte | 1,52 bis 2,58 Volt, 0,02-V-Schritte |
| CPU-IO-Spannung | 0,8 bis 1,7 Volt, 0,00625-V-Schritte | Nicht einstellbar | 0,95 bis 1,55 Volt, 0,02-V-Schritte | Nicht einstellbar | Nicht einstellbar | Nicht einstellbar |
| System-Agent-Spannung | 0,8 bis 1,7 Volt, 0,00625-V-Schritte | Standard -0,8 bis +0,63 Volt, 0,01-V-Schritte | 0,925 bis 1,585 Volt, 0,02-V-Schritte | Nicht einstellbar | 0,655 bis 1,305 Volt, 0,01-V-Schritte | Nicht einstellbar |
| RAM-Spannung (DDR3: 1,5 Volt) | 1,2 bis 2,2 Volt, 0,00625-V-Schritte | Standard -0,8 bis +0,63 Volt, 0,01-V-Schritte | 1,108 bis 2,464 Volt, 0,007-V-Schritte | 1,108 bis 2,464 Volt, 0,007-V-Schritte | 0,9 bis 2,6 Volt, 0,02-V-Schritte | 1,1 bis 2,4 Volt, 0,02-V-Schritte |
| Chipspannung | 0,8 bis 1,7 Volt, 0,01-V-Schritte | 1,08, 1,13, 1,18 oder 1,23 Volt | 0,775 bis 1,724 Volt, 0,005-V-Schritte | 0,775 bis 1,724 Volt, 0,005-V-Schritte | 0,84 bis 1,94 Volt, 0,02-V-Schritte | 0,9 bis 1,5 Volt, 0,02-V-Schritte |
| Dynamische Übertaktung: Prozessor | OC Tuner | Nicht vorhanden | OC Genie | OC Genie | Nicht vorhanden | Nicht vorhanden |
| Besondere BIOS-Optionen | BIOS-Savegames, EZ Flash | BIOS-Savegames (nur ein Speicherplatz) | M-Flash, RAM-Test, Datenrettung, Mini-Spiele | M-Flash, RAM-Test, Datenrettung, Mini-Spiele | BIOS-Savegames, Q-Flash | BIOS-Savegames, Q-Flash |
