IDF 2010: Erste Sandy-Bridge-Mainboards (Sockel 1155) von Gigabyte mit P67-Chip aufgespürt

Gigabyte war einer der wenigen Mainboard-Hersteller, die auf der Hardware-Messe-Computex im Juli noch keine Boards mit Sockel 1155 für Intels neue Sandy-Bridge-CPUs zeigten. Auf dem IDF gelang es uns, noch vor dem Start von Intels Hausmesse, die ersten Sockel-1155-Boards von Gigabyte aufzustöbern.

Wer Gigabyte-Boards kennt, merkt sofort: Die neuen Sockel-1155-Boards P67A-UD5 und P67-UD7 verfügen über ein schwarzes PCB anstelle der sonst üblichen blauen Platinenfarbe. Damit soll offenbar gekennzeichnet werden, dass es sich um High-End-Boards handelt. Zur einfacheren Unterscheidung sind beim P67A-UD5 manche Teile des Kühlers blau, beim P67A-UD7 sind sie hingegen goldfarben.

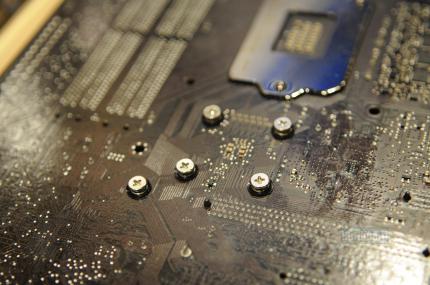

Quelle: PC Games Hardware Gigayte P67A-UD7 - unter dem oberen Kühler (zwischen den vier Schrauben) sitzt vermutlich ein NF200-SLI-Chip Wie der Name verrät, kommt bei P67A-UD5 und P67A-UD7 Intels neuer P67-Chip zum Einsatz. Anders als der zweite Sockel-1155-Chip H67 kann der P67 nicht die integrierte Grafikeinheit von Sandy-Bridge-Prozessoren nutzen. Dafür eignet er sich voraussichtlich für SLI und Crossfire - wir gehen davon aus, dass für die offizielle SLI-Unterstützung wie üblich eine Lizenz von Nvidia nötig ist.

Beim Topmodell P67A-UD7 wirbt Gigabyte sogar mit Unterstützung für Drei-Wege-SLI sowie Crossfire mit drei Grafikkarten. Wir vermuten, dass die UD7-Variante hierfür den Nvidia-Zusatzchip NF200 SLI nutzt, der zusätzliche PCI-Express-Lanes liefert - beide Boards verfügen nämlich über ein Kühlsystem mit vier Elementen, die per Heatpipe verbunden sind. Zwei Kühlblöcke sitzen auf den Spannungswandlern beim CPU-Sockel und einer ist offenbar für den P67 zuständig (Single-Chip-Design). Somit bliebe ein Kühlelement für den NF200 SLI. Als wir das P67A-UD7 umdrehten, erkannten wir tatsächlich auf der Rückseite, dort wo der mittlere Kühler sitzt, mehrere Bauteile, die uns von anderen Boards mit NF200-SLI-Chip bekannt vorkommen (siehe Bild rechts). Beim P67A-UD5 fehlen diese Bauteile - damit wird unsere Vermutung, dass das P67A-UD7 den NF200-SLI besitzt, untermauert.

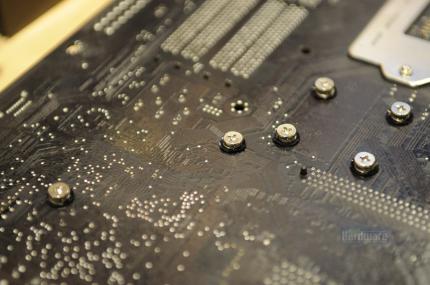

Quelle: PC Games Hardware Gigayte P67A-UD5 - keine Bauteile zwischen den vier Schrauben - kein NF200-SLI-Chip Weitere Unterschiede zwischen den beiden Boards: Das P67-UD5 verfügt über zwei USB-3.0-Ports, während das P67-UD7 gleich vier entsprechende Anschlüsse nutzt. Da Intels P67-Chip kein USB 3.0 unterstützt, kommen beim P67-UD7 zwei Zusatz-Controller von NEC zum Einsatz. SATA 6Gb/s beherrscht der P67 hingegen nativ - beide Boards verfügen daher über zwei SATA-6Gb/s-Anschlüsse (weiß gefärbt). Die UD7-Variante bietet zudem sechs SATA-3Gb/s-Ports (schwarz gefärbt), während es beim P67-UD5 vier entsprechende Anschlüsse sind. Außerdem hat dasP67A-UD7 zwei LAN-Ports samt Teaming-Technik, Dual-BIOS sowie 24 statt 20 Phasen für die CPU-Stromversorgung. Dank des Stromspar-Tools Dynamic Energy Saver 2 werden diese aber nur bei übertakteten Systemen komplett genutzt. Im Standard-Betrieb kommen weniger Phasen zum Einsatz.

Auffällig ist zudem, dass P67A-UD7 und P67A-UD5 über Sockel von unterschiedlichen Herstellern verfügen: Beim UD5-Board stammt der Sockeldeckel von Foxconn, beim UD7 ist LOTES der Hersteller. Angeblich wurde der LOTES-Sockel allerdings noch nicht von Intel freigegeben. Die Plastikabdeckung stammt in beiden Fällen von Foxconn.

Die beiden P67-Boards von Gigabyte sollen verfügbar sein, sobald die ersten Sandy-Bridge-CPUs in den Handel kommen - also voraussichtlich im Januar 2011.
