Nvidia Maxwell: Angebliche Bilder der Geforce GTX 880 aufgetaucht
Auf der chinesischen Webseite Gamersky.com sind die ersten Bilder einer mutmaßlichen Geforce GTX 880 basierend auf Maxwell aufgetaucht. Abgesehen von den zensierten Teilen des PCBs sind die Bilder ziemlich hochauflösend und lassen deshalb einen Vergleich mit den Kepler-Vorgängern GK104 sowie GK110 zu.

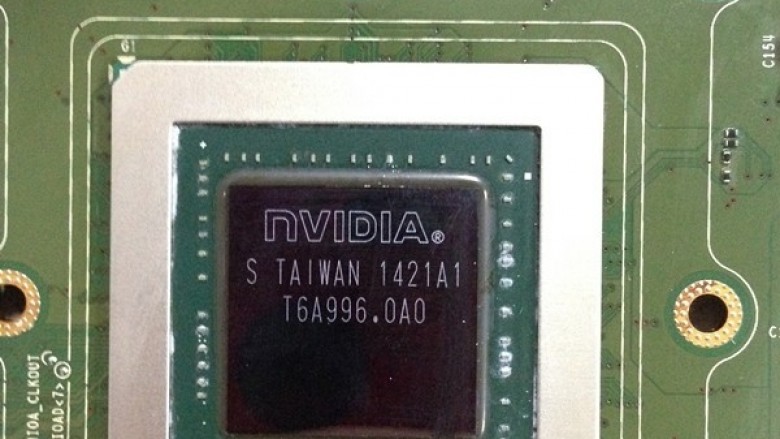

Seit Nvidias Veröffentlichung der ersten beiden Maxwell-Grafikkarten, namentlich Geforce GTX 750 Ti sowie GTX 750, wartet die Hardware-Welt gespannt auf die großen Ableger vom Schlage GTX 880, GTX 870 und GTX 860. Erstere soll nun zum ersten Mal abgelichtet worden sein, wenn man der Webseite Gamersky.com (maschinelle Übersetzung) Glauben schenken mag. Dabei handle es sich um ein Engineering Sample (um genau zu sein: ein sogenanntes Bring-Up Board, danke an PCGHX-User Löschzwerg), bei dem große Teile des PCBs leider zensiert worden sind. Nichtsdestotrotz geben die sichtbaren Teile, darunter auch die GPU, einige Hinweise auf die kommende GTX 880 – sofern es sich tatsächlich um ein Engineering Sample einer solchen handelt.
So kommt der unbenannte GM2xx-Chip auf eine Chipfläche deutlich über jener des GK104 (die Skalierung bei Videocardz.com scheint falsch zu sein), im 3DCenter-Forum wurden mittels Pixelvergleich in etwa 430 mm² ermittelt. Zum Vergleich: Der GK104 kommt auf 294 und der GK110 auf 561 mm². Da Nvidias Tape-Out weiterhin auf eine 28-nm-Fertigung hindeutet, scheint es sich hier um den GM204 zu handeln, den Nvidia zur Leistungssteigerung stark vergrößert haben könnte. Mit dem sich nähernden Lebensabend der 28-nm-Fertigung wäre eine entsprechend gute Ausbeute sicherlich zu bewerkstelligen. Die Rede ist derweil von 2.560 bis 3.072 Shadereinheiten, die Leistung wäre also trotz des eigentlichen Mittelklasse-Chips GM204 zumindest auf dem Niveau des GK110 anzusiedeln.
Die Speicherbestückung deutet derweil auf ein 256-bittiges Interface hin, erinnert sie doch stark an die Geforce GTX 680. Allerdings wird beim Engineering Sample noch die Rückseite bestückt, sodass dieses mit insgesamt 16 512-MiByte-Bausteinen auf 8 GiByte GDDR5 kommt. Bei der finalen Version scheinen 4 GiByte und mögliche, spätere Custom-Designs mit der verdoppelten Kapazität wahrscheinlich. Der Speichertakt soll laut Gamersky.com weiterhin bei Nvidia-typischen 3.500 MHz liegen. Dass Maxwell dank aufgebohrten Cache in der Lage ist, mit einer vergleichsweise geringen Speicherübertragungsrate auszukommen, zeigte bereits die GTX 750 (Ti).
Zu guter Letzt ist noch die Stromversorgung nennenswert, die aus zwei 6- sowie einem 8-poligen Anschluss besteht. Theoretisch ist beim Engineering Sample so eine Leistungsaufnahme von 375 Watt innerhalb der Spezifikationen möglich. Einer der beiden 6-Pin-Anschlüsse scheint allerdings aus Stabilitätsgründen verlötet worden zu sein und könnte mit dem finalen Modell wieder verschwinden. Nichtsdestotrotz wären 300 Watt für einen eigentlichen Mittelklasse-Chip – sollte es sich hier tatsächlich um den GM204 handeln – nicht gerade wenig, eines High-End-Modells im 28-nm-Verfahren aber durchaus würdig. Im Übrigen: Bei den schwarzen Pixelhaufen rechts, handelt es sich lediglich um Lüfter, wie sie bei Engineering Samples üblich sind. Mögliche verbaute ARM-Kerne, wie sie vielerorts genannt werden, sind also reine Spekulation.
