Geforce RTX 5090 FE: High-Density PCB und Kühler mit Double Pass Through im Detail
Das flache Design der Geforce RTX 5090 Founders Edition, welche trotz einer TDP von 575 Watt für den SFF ("Small Form Factor") zertifiziert ist, sorgte bei der Vorstellung der Blackwell-Grafikkarten für sehr viel Aufsehen. Wir stellen das High-Density PCB mit Double Pass Through im Detail vor.
Neben der neuen Upscaling-Technologie DLSS 4 mit Multi Frame Generation sorgte gerade das sehr flache Design der Geforce RTX 5090 und Geforce RTX 5080 in der Founders Edition, welche trotz einer TDP von 575 und 360 Watt ganz offiziell für den SFF ("Small Form Factor") zertifiziert sind, für viel Aufsehen bei der Vorstellung der Blackwell-Grafikkarten. Wir stellen das besonders kompakte High-Density PCB sowie das Double Pass Through Design der neuen Kühllösung im Detail vor und gehen speziell auf deren Besonderheiten ein.
Bei der Vorstellung der Geforce RTX 5090, Geforce RTX 5080, Geforce RTX 5070 Ti und 5070 fiel sofort auf, dass die neuen Blackwell-Grafikkarten in der Founders Edition nicht einmal ansatzweise so "groß" ausfallen, wie man es bei den zugrunde liegenden technischen Spezifikationen her erwarten würde. Die Abmessungen der drei Founders Edition:
| Geforce RTX 5090 FE | Geforce RTX 5080 FE | Geforce RTX 5070 FE | |
|---|---|---|---|
| Länge | 304 mm | 304 mm | 242 mm |
| Breite | 137 mm | 137 mm | 112 mm |
| Höhe | 2 Slots | 2 Slots | 2 Slots |
| SFF | ✓ | ✓ | ✓ |

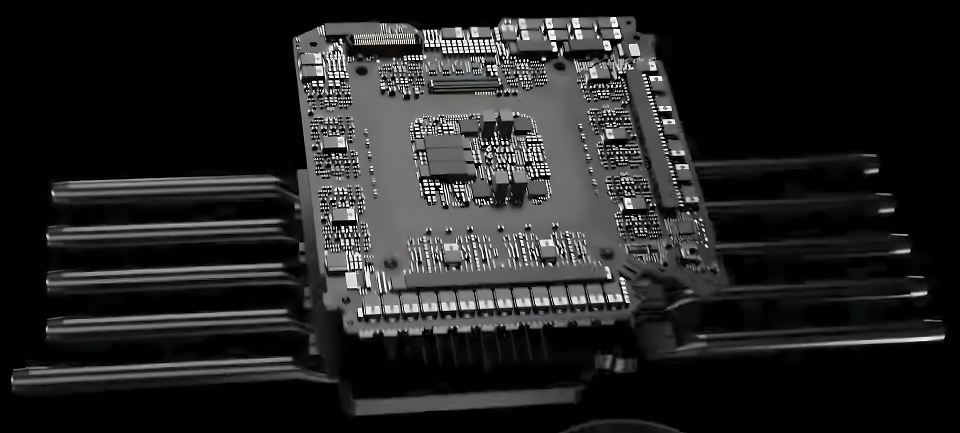

Um ein solch kompaktes Design letztlich auch realisieren zu können, musste Nvidia die Platinen seiner Grafikkarten, das sogenannte PCB ("Printed Circuit Board"), im Vergleich zu der direkten Vorgängergeneration deutlich schrumpfen. Herausgekommen ist dabei jetzt das sogenannte High-Density PCB, das über einen 12VHPWR-Stromanschluss der 2 Generation ("12V-2x6") verfügt, welcher mit einer Leistung von bis zu 55 Ampere liefern kann, um die Grafikkarten mit bis zu 600 Watt zu versorgen. Neben einem der insgesamt drei neuen Grafikprozessoren GB202, GB203 und GB205 finden sich außerdem auch bis zu 16 Speicherchips mit GDDR7-Grafikspeicher auf der eng gepackten Leiterplatte.
Quelle: Nvidia
Auch die Spannungsmodulation auf der Platine wurde im Vergleich zur Vorgängergeneration, Geforce RTX 4000 ("Ada Lovelace"), weiter ausgebaut. So verfügt die Geforce RTX 5090 FE nun über ein VRM ("Voltage Regulator Module") mit insgesamt 34 Phasen für GPU und Grafikspeicher, während die Geforce RTX 4090 FE "nur" 23 Phasen zu bieten hatte.

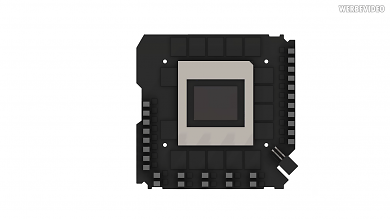

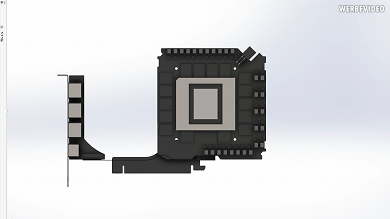

Insgesamt besteht das High-Density PCB, welches 3 × HDMI 2.1b und 1 × DisplayPort 2.1b mit UHBR20 mit 80 Gb/s beheimatet, aus gleich drei einzelnen Platinen, wie der bekannte deutsche Extreme-Overclocker Roman "der8auer" Hartung in seiner sehr sehenswerten Analyse auf YouTube anhand eines detailgetreuen CAD-Modells demonstriert hat.
Quelle: der8auer
Quelle: der8auer

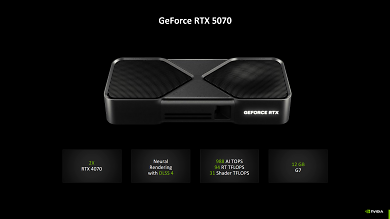

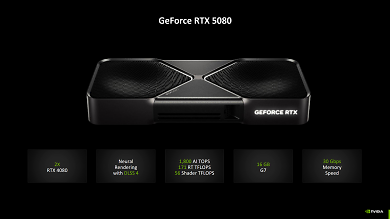

Um die Verlustleistung von bis zu 575 Watt an TBP ("Total Board Power"), welche Nvidia für die Geforce RTX 5090 FE freigibt, als Abwärme von dem kompakten High-Density PCB auch adäquat abführen zu können, ist allerdings auch ein neues Kühlkonzept notwendig. Dieses kommt exklusiv auf der Geforce RTX 5090 FE, 5080 FE und 5070 FE zum Einsatz. Eine Geforce RTX 5070 Ti wird hingegen lediglich als Custom-Design erhältlich sein.
Quelle: Nvidia
Quelle: Nvidia
Quelle: Nvidia

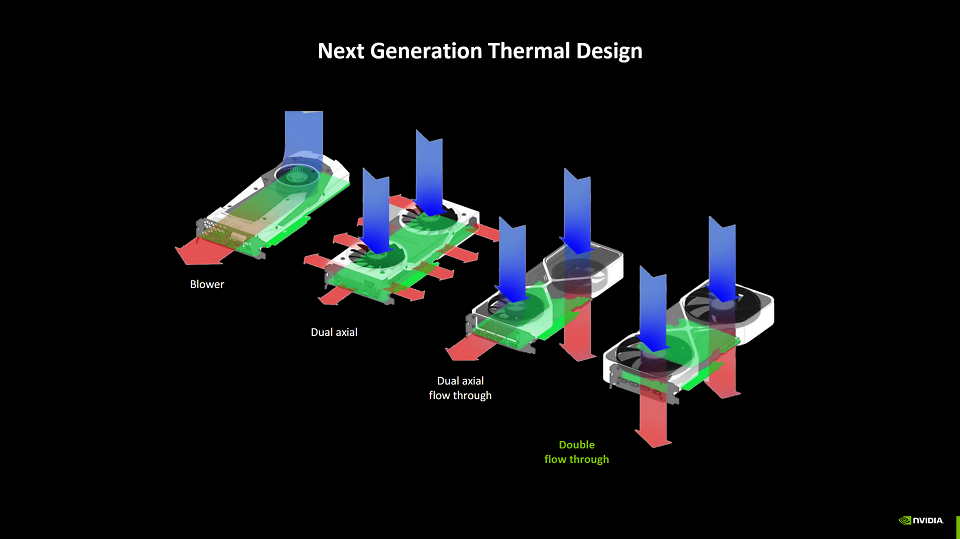

Nvidia hat für die Founders Edition der Geforce RTX 5090, Geforce RTX 5080 und 5070 das sogenannte "Double Flow Through Thermal Design" entwickelt, welches auf das bekannte "Dual Axial Flow Through Thermal Design" der Geforce RTX 4000 FE folgt und nur dank kompakterer Abmessungen beim PCB überhaupt realisiert werden konnte.
Quelle: Nvidia

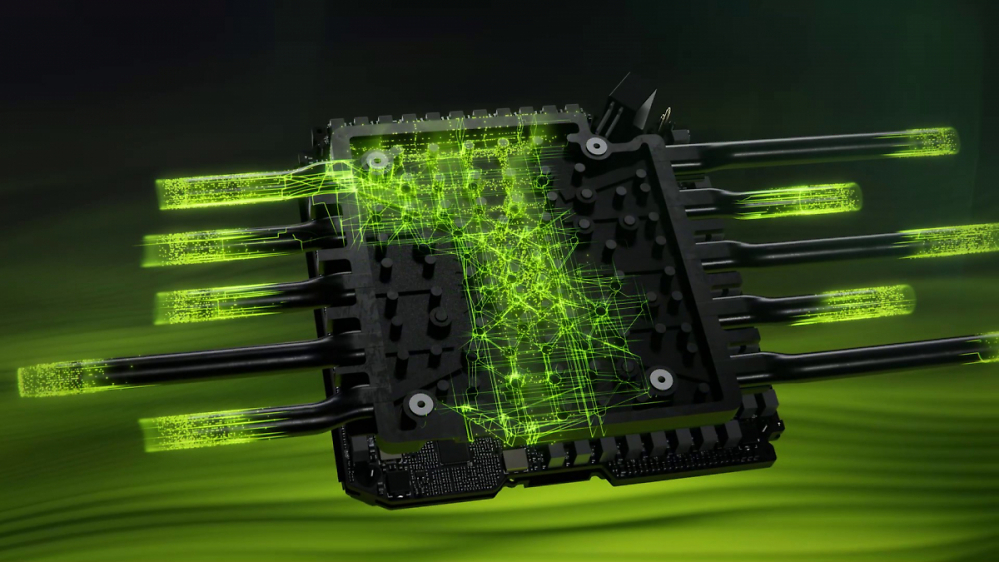

Durch das mittig platzierte High-Density PCB ist es der beiden Kühlern jetzt möglich, die Kühlfinnen des Kühlkörpers, welcher über insgesamt zehn Heatpipes verfügt, ungehindert durchströmen zu können. Damit sollen sich selbst 575 Watt im SFF ("Small Form Factor") betreiben lassen, da die Abwärme deutlich schneller abgeführt werden soll. Auch die Geräuschentwicklung soll von dieser Maßnahme sehr stark profitieren, so Nvidia.
Quelle: Nvidia
Quelle: Nvidia

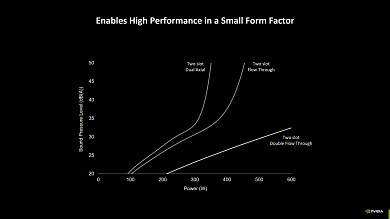

Die Geräuschentwicklung fällt dabei laut Herstellerangaben bis hinauf auf 600 Watt nicht nur deutlich geringer, sondern auch viel linearer aus, als noch bei den Kühlkonzepten der beiden Vorgängergenerationen Geforce RTX 3000 ("Ampere") und 4000 ("Ada Lovelace"). Für eine noch bessere Kühlleistung setzt Nvidia bei allen neuen Founders Edition auf eine neu entwickelte 3D-Verdampferkammer ("Varpor Chamber") und Flüssigmetall. Die Geforce RTX 5090 FE und die Geforce RTX 5080 FE werden am 30. Januar in den Handel starten, während die beiden kleineren Modelle im Februar nachfolgen werden.
