Asus RTX 5090 ROG Matrix: Power-Mod von der8auer macht 800 W mit 12V-2×6 möglich
Die Asus Geforce RTX 5090 ROG Matrix ermöglicht eine TDP von 800 Watt, wenn sie gleichzeitig über einen BTF- und einen 12V-2×6-Anschluss versorgt wird. Mit einem Lötkolben lässt sich das aber leicht ändern.

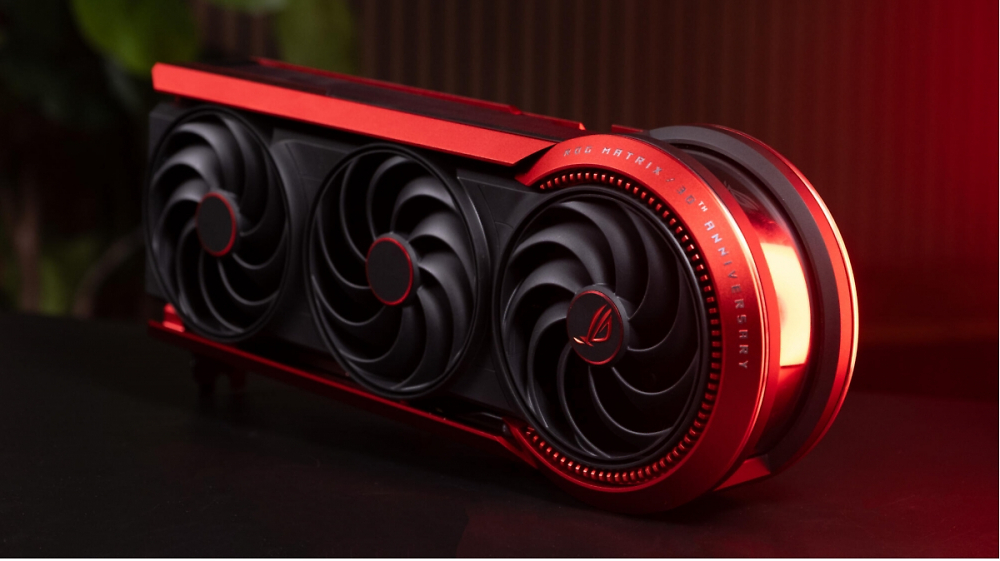

Die erste Grafikkarte von Asus wird 30 Jahre alt, und anlässlich dieses Jubiläums hat das Unternehmen ein Sondermodell auf den Markt gebracht: die Asus Geforce RTX 5090 ROG Matrix. Das limitierte Custom-Design verfügt dabei nicht nur über einen auffälligen Kühlkörper, sondern auch über eine verbesserte Stromversorgung. Normalerweise dürfen sich entsprechende Grafikkarten maximal 600 Watt genehmigen, die über den verbauten 12V-2×6-Anschluss bereitgestellt werden. Die RTX 5090 ROG Matrix setzt aber zusätzlich noch auf Asus' BTF-Stromstecker. Und wenn beide Anschlüsse gleichzeitig verbunden sind, erlaubt das UEFI der Grafikkarte einen Verbrauch von bis zu 800 Watt.
Angepasster Adapter
Damit wäre das Modell eigentlich gut für OC-Experimente geeignet, aber nicht jeder möchte dafür ein kompatibles BTF-Mainboard nutzen. Glücklicherweise geht es aber auch anders: Der bekannte Youtuber der8auer zeigt in einem aktuellen Video, wie man die RTX 5090 ROG Matrix so anpasst, dass sie allein über den 12V-2×6-Anschluss 800 Watt beziehen kann.
Quelle: der8auer (Youtube)

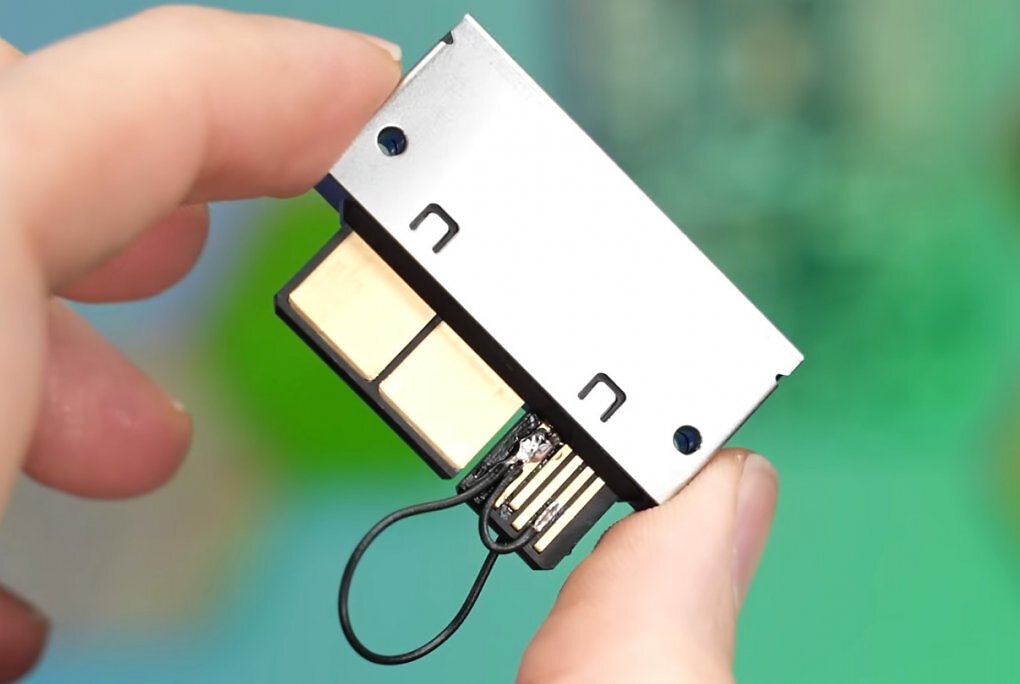

Der von der8auer umgebaute Adapter: Zwei angelötete Kabel simulieren eine aktive Verbindung.
In Form einer sogenannten Shunt-Mod, bei der ein Messwiderstand auf dem PCB ausgetauscht wird, ist ein derartiger Umbau nicht ungewöhnlich. Bei Asus' Jubiläumsmodell geht es aber noch einfacher: Nach entsprechenden Vormessungen konnte der8auer die Verbrauchslimitierung aushebeln, indem er den BTF-Adapter zwischen Grafikkarte und Mainboard an der richtigen Stelle kurzschloss. Dieser meldet über zwei Sense-Pins, ob er mit dem Mainboard verbunden ist. Wenn diese mit Erdungspins verbunden werden, glaubt die Grafikkarte, dass sie (auch) über den BTF-Stecker versorgt wird.
Passend zum Thema: 4.000-Euro-Grafikkarte mit 800 W: Asus' wuchtige ROG Matrix RTX 5090 im Test
Mit der Adapter-Mod bezog die RTX 5090 ROG Matrix in einem kurzen Testlauf bis zu 750 Watt - und mit schärferen Takteinstellungen wären wohl auch die vollen 800 Watt möglich. Ein Problem gilt es dabei aber zu bedenken: Der verbaute 12V-2×6-Anschluss wird so deutlich oberhalb seiner Spezifikation betrieben. In seinem Kurztest attestierte der8auer dem entsprechenden Kabel bereits eine deutliche Erwärmung, und selbst beim Betrieb innerhalb der Spezifikationen kommt es mit diesem Anschluss noch oft genug zu Problemen. Die Power-Mod ist also keineswegs etwas für den Praxiseinsatz, sondern für überwachte OC-Experimente oder um nur zu zeigen, wie leicht sich der Sicherheitsmechanismus der Grafikkarte überwinden lässt.
