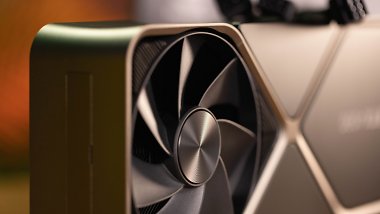

Geforce RTX 4080 im Test: Technik-Details

405

Test 16.11.2022 um 16:20 Uhr Raffael Vötter Als bevorzugte Quelle auf Google hinzufügen

Mit der RTX-40-Reihe bietet Nvidia nicht bloß mehr vom Alten, sondern auch neue Funktionen im Chip. Ein kleiner Technik-Tauchgang mit und rund um Ada Lovelace.

In diesem Artikel

Mit der "Ada Lovelace"-Mikroarchitektur erfindet Nvidia das Rad zwar nicht neu, beschleunigt aber diverse Rechenwerke und führt neue Funktionen ein, welche weitere Vorteile bringen. Einige davon wirken immer, da sie durch Logik- und Takt-Verbesserungen kommen, andere benötigen eine Ansprache durch Spiele- und Programm-Entwickler. Sehen wir uns an, was Ada im Gepäck hat und wie der Vorgänger Ampere im Vergleich dasteht.

Geforce RTX 4080: AD103 feiert sein Debüt

Der zweitgrößte Ada-Prozessor AD103 beinhaltet 7 Graphics Processing Clusters (GPCs), 40 Texture Processing Clusters (TPCs), 80 Streaming-Multiprozessoren (SMs), somit 10.240 FP32-ALUs sowie eine 256-Bit-Speicherschnittstelle mit acht 32-Bit-Controllern und 64 MiByte Level-2-Zwischenspeicher. Die Geforce RTX 4080 verwendet einen leicht abgespeckten Chip mit der Kennung AD103-300, bei dem das volle Speicher-Subsystem mit allen Caches und Datenbahnen aktiv ist. Der Kern arbeitet jedoch nur mit 76 von 80 Shader-Multiprozessoren (-5 %). Reserven für eine nachfolgende Geforce RTX 4080 Super, welche den vollen Chip sowie höhere Taktraten auffährt, sind folglich gegeben.

AD103 GPU: RTX 4080 vs. Full Fat

Geforce RTX 4080 (AD103-300) AD103-Vollausbau (mögliche 'RTX 4080 Super'

Nvidia AD103-300 Geforce RTX 4080 Block Diagram

Vollbild-Vergleich

Nvidia AD103 Full Fat RTX 4080 Super Block Diagram

Geforce RTX 4090: AD102 zum Vergleich

Die "Ada-Vollversion" AD102 beinhaltet 12 Graphics Processing Clusters, 72 Texture Processing Clusters, 144 Streaming-Multiprozessoren, somit 18.432 FP32-ALUs sowie eine 384-Bit-Speicherschnittstelle mit zwölf 32-Bit-Controllern. Pro SM sind außerdem zwei FP64-ALUs enthalten, sodass die FP32:FP64-Rate wie bei Ampere 64:1 beträgt. Auf dem zweiten Bild ist die abgespeckte Chip-Konfektion der Geforce RTX 4090 (AD102-300) zu sehen, welche sich unter anderem mit 128 SMs, 16.384 FP32-ALUs (je -11 %) und 72 anstelle von 96 MiB Level-2-Cache (-25 %) begnügen muss. Reserven für eine Geforce RTX 4090 Ti respektive neue Titan-Grafikkarte sind folglich geschaffen. Außerdem gehen wir davon aus, dass der AD102 in weiter abgespeckter Form auch für eine Geforce RTX 4080 Ti Verwendung finden wird, um der kommenden Radeon RX 7900 XTX maßgeschneidert entgegenzutreten.

AD102 GPU: RTX 4090 vs. Full Fat

Geforce RTX 4090 (AD102-300) AD102-Vollausbau (mögliche RTX 4090 Ti / Titan)

Nvidia AD102-300 Geforce RTX 4090 Block Diagram

Vollbild-Vergleich

Nvidia AD102 Full Fat Ada Titan RTX 4090 Ti Block Diagram

Raytracing-Kerne

Nachdem Turing (RTX 20) dedizierte Hardware-Einheiten für das Raytracing einführte, verbesserte Nvidia diese Rechenwerke erstmals in Ampere (RTX 30) um Faktor 2. Für die dritte Generation Ada Lovelace (RTX 40) nennt Nvidia eine erneut verdoppelte Ray-Triangle Intersection Rate gegenüber Ampere - pro Takt. Die RT-Cores 3.0 melden folglich doppelt so schnell einen Hit oder Miss beim Durchstöbern der Raytracing-Datenstruktur (BVH) und viermal so schnell wie jene in Turing. Während diese Verbesserung automatisch in Kraft tritt, verfügt Ada außerdem über zwei Funktionen, die eine deutlich höhere Leistung erlauben, sofern ein Entwickler diese explizit anspricht. Da wäre die doppelte Alpha-Traversal-Rate, welche mithilfe der sogenannten Opacity Micromap Engine (OMM) möglich wird. Dahinter steckt eine Funktion, um die beim Raytracing grundsätzlich problematischen Objekte mit Transparenzwert (Alpha) - wie Blätter oder Zäune - effizienter abzuarbeiten. Zu guter Letzt bieten Adas RT-Kerne eine sogenannte Displaced Micro-Mesh Engine (DMM), bei der es sich um eine Art spezielle Tessellation für Raytracing-Workloads handelt. Durch die Erzeugung feiner Details innerhalb der RT-Kerne (anstelle der kompletten Pipeline) soll die Erstellung der BVH-Datenstruktur (Bounding Volume Hierarchy) satte zehnmal schneller vonstattengehen und nur noch 1/20 des Speichers benötigen. Doch das ist Zukunftsmusik, derzeit ist kein Spiel mit diesen Funktionen bestätigt.

Shader Execution Reordering (SER)

Beim Shader Execution Reordering (SER) handelt es sich um eine weitere Effizienzfunktion, welche Raytracing-Berechnungen auf die Sprünge helfen soll. Das Feature ist in der Lage, die gerade bei komplexem Raytracing diffus anfallenden Arbeitsanweisungen vorzusortieren, damit das Shading effizienter und ohne "Luftblasen" in der Pipeline vonstattengehen kann. Im Gegensatz zu Intel, deren vergleichbare Thread Sorting Unit (TSU) autark agiert, benötigt Nvidias SER-Einheit eine gezielte Ansprache durch die Applikation. Das lohnt sich, laut Nvidia steigt die Leistung durch SER bestenfalls um den Faktor 2. Die Kalifornier führen außerdem das derzeit in Arbeit befindliche "Raytracing Overdrive"-Update für Cyberpunk 2077 an, bei dem man einen durchschnittlichen Leistungsgewinn von 44 Prozent gemessen haben will. SER ist neu in Ada, weder Ampere noch Turing verfügen über diesen optionalen Kniff. Derzeit können Entwickler SER nur über NVAPI-Erweiterungen implementieren, doch Nvidia arbeitet laut eigener Aussage mit Microsoft zusammen, um das Feature im Rahmen von DirectX zu spezifizieren - beispielsweise im Rahmen eines neuen DXR Tier 1.2.

DLSS 3 und der Optical Flow Accelerator

Das wohl spannendste Feature einer RTX-40-Grafikkarte ist DLSS 3, denn die dritte Hauptversion des KI-gestützten Upsamplings führt eine sogenannte Frame Generation ein. Was Fernseher und Videobearbeitungsprogramme längst beherrschen, hieven die Geforce-Macher für den Echtzeiteinsatz auf eine neue Ebene: Hier wird nicht stumpf von Frame zu Frame interpoliert, um mehr Bilder pro Sekunde zu erhalten, sondern mithilfe von zwei Informationsströmen gearbeitet. Da wären die vom Spiel bereitgestellten Bewegungsvektoren (Motion Vectors), welche beispielsweise angeben, in welche Richtung sich Objekte bewegen - diese Information ist bereits für erfolgreiches DLSS-2-Upsampling notwendig. Hinzu kommt die neue Optical Flow Estimation, welche unter anderem bei Objekten hilft, für die keine Bewegungsvektoren gemeldet werden, etwa Partikel. Ausgeklügelte Algorithmen sorgen dafür, dass nach jedem echten Frame jeweils ein künstliches auf der GPU erzeugt wird, ohne dass der Prozessor davon weiß. Dadurch kann DLSS 3 Frame Generation auch bei CPU-limitierten Szenarien die Bildrate (bestenfalls) verdoppeln.

Quelle: Nvidia (Screenshot: PCGH) Ada Optical Flow Accelerator - OFA Laut Nvidia ist der Optical Flow Accelerator (OFA) ein wichtiger Pfeiler des Erfolgs. Dabei handelt es sich um eine dedizierte Recheneinheit, welche in jedem Grafikprozessor einmal vorhanden ist. Ampere verfügt über die erste Inkarnation eines OFA, mit bestenfalls 126 Tera-OPS (in der Geforce RTX 3090 Ti). Die Ada-Chips AD102, AD103 und AD104 verfügen hingegen über je einen OFA mit über 300 TOPS, ergo Faktor 2,5 gegenüber der besten Ampere-Lösung. Diese Verbesserung macht Frame Generation laut Nvidia erst ohne lästige Latenz bei guter Qualität praxistauglich. Mehr zu DLSS 3 auf der Geforce RTX 4080 16GB lesen Sie auf der nächsten Artikelseite.
