Core i7-3960X im Test: Architektur-Details und die 2011er-Plattform samt X79-Chipsatz

Core i7-3960X im Test: Architektur-Details
Sandy Bridge Extreme basiert auf der Sandy-Bridge-Architektur, die wir bereits im Test der CPUs Core i7-2600K und Core i5-2500K aufgeschlüsselt haben. Neu ist die Unterstützung von Quad Channel bei Verwendung von vier oder acht RAM-Modulen, Sockel-1155-Systeme sind lediglich für Dual Channel geeignet. Bei der Verwendung von vier Riegeln ist der Core i7-3960X für DDR3-1600-Betrieb freigegeben, bei mehr Sticks gantiert Intel lediglich DDR3-1333-Geschwindigkeit.

Anders als Sandy-Bridge-CPUs stehen genug PCI-E-Lanes zur Verfügung, um zwei Grafikkarten mit voller PCI-E-x16-Geschwindigkeit ans System anzubinden. Erst bei drei oder vier Grafikkarten müssen einzelne Pixelbeschleuniger mit x8-Durchsatz auskommen. Offiziell unterstützt Sandy Bridge E zwar lediglich PCI-E 2.0, inoffiziell ist aber auch PCI-E 3.0 möglich - Intel möchte die Funktion noch nicht bewerben, da es an verfügbarer 3.0-Testhardware sprich Grafikkarten mangelt.

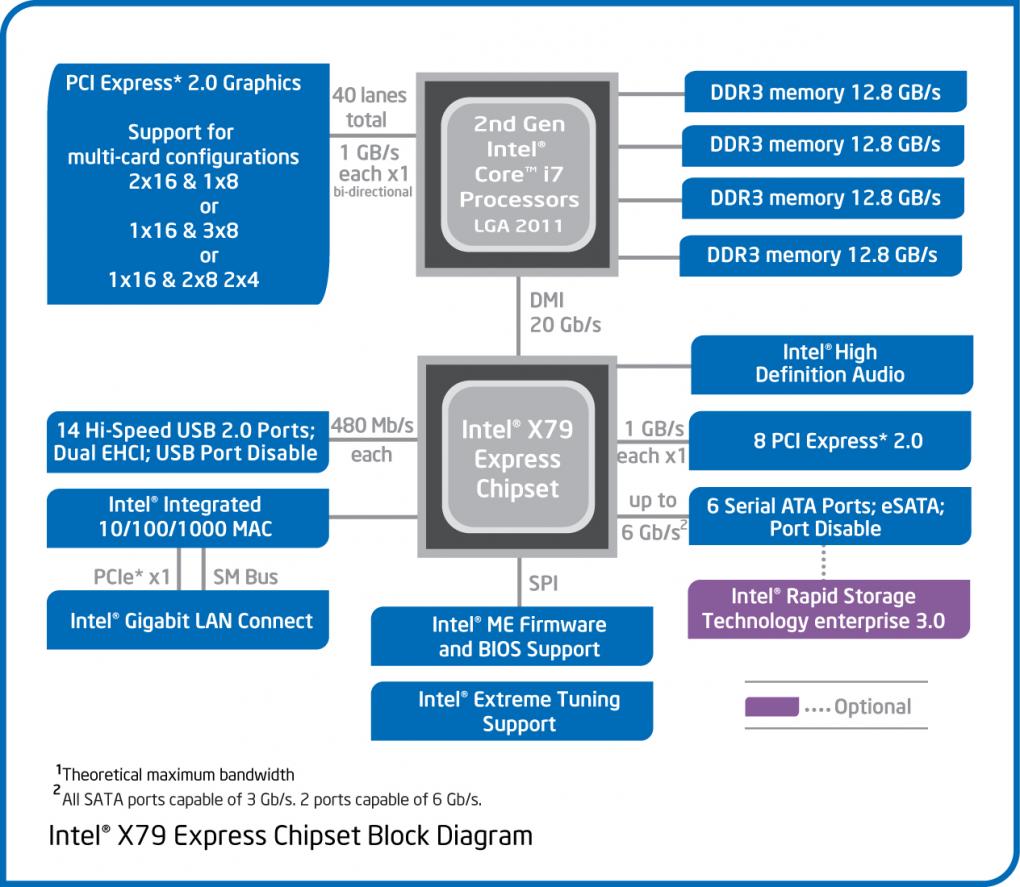

Quelle: Intel Test des Core i7-3960X: Intels neues Sandy-Bridge-E-Flaggschiff (15) Core i7-3960X im Test: Die Plattform
Bei Sandy Bridge Extreme handelt es sich nicht nur um einen Prozessor-Launch, sondern auch um die Vorstellung eines neuen Sockels samt Chipsatz. Der Sockel 2011 ist die Heimat der Sandy-Bridge-E-CPUs und in LGA-Bauweise ausgeführt. Die Unterseite der Prozessoren sind also nicht mit Pins, sondern mit kleinen Kontaktflächen versehen, über die die Datenübertragung und Stromversorgung mit insgesamt 2011 Kontaktfedern im Sockel stattfindet. Die Verriegelung erfolgt mit zwei statt mit einem Hebel, die nur in einer bestimmten Reihenfolge beim Ein- und Ausbau betätigt werden dürfen. Entsprechende Hinweise auf der Metallabdeckung des Sockels sorgen dafür, dass Verwechslungen bei besonnener Vorgehensweise auszuschließen sind.

Beim X79 (alias Patsburg) handelt es sich um ein Single-Chip-Design, die Bezeichnung Chipsatz ist daher streng genommen nicht korrekt. Intel selbst spricht wie z.B. beim P67 von einem Platform Controller Hub (PCH). Dies Ein-Chip-Lösung bietet sich an, da die CPU neben dem Speichercontroller anders als bei Sockel-1366-Boards auch die PCI-E-Lanes für die Grafikkarte(n) zur Verfügung stellt - Crossfire wie SLI wird unterstützt. Der X79-Chip ist für die Anbindung von zusätzlichen Controllern und dem Datenaustausch etwa via SATA, LAN und USB weiterhin ein wichtiger Bestandteil des Systems. Der X79-PCH liefert 8 PCI-E-2.0-Lanes z. B. für Netzwerk-Controller, anders als die PCI-E-Lanes der CPU sind sie aber definitiv auf PCI-E 2.0 beschränkt. Die TDP des X79 beträgt lediglich 6 bis 7 Watt. Dabei handelt es sich um eine Schätzung, die auf den Server-Versionen des Patsburg-PCHs basiert, der in unterschiedlichen Konfigurationen erscheinen werden. Die TDP-Ersparnis gegenüber dem X58 lässt sich durch den Wegfall der QPI-Anbindung erklären, Intel setzt bei Sockel-2011-Systemen zur Kommunikation zwischen CPU und PCH nämlich auf DMI.
