Gestapelte Transistoren: TSMC fertigt CFETs mit höherer Effizienz - dank Spannungstuning
TSMC hat die Neuerungen an der hauseigenen CFET-Technik präsentiert, mit der die Transistordichte bald bis zu verdoppelt werden soll. Unter anderem kommen die Optimierungen der Effizienz zugute.
Intel und TSMC wechseln zwar erst im kommenden Jahr von den aktuell genutzten FinFET-Transistoren auf die neue GAA-Bauweise, parallel arbeiten beide Unternehmen aber auch schon an den weiteren Nachfolgearchitekturen. Voraussichtlich im kommenden Jahrzehnt soll es gelingen, im Rahmen des CFET-Aufbaus NMOS- und PMOS-Transistoren nicht wie bislang nebeneinander zu fertigen, sondern sie zu stapeln. Schon im vergangenen Jahr hat TSMC dabei eine Erfolgsmeldung verbreitet und einen CFET-Prozess gezeigt, der eine für seinen frühen Entwicklungsstand vielversprechende Yield-Rate aufweist.
Weitere Optimierungen
Auf der diesjährigen IEDM hat das Unternehmen nun ein Update geliefert und die seitdem entwickelten Verbesserungen vorgestellt. Die Größe der Transistoren bleibt dabei unangetastet. Erneut liegt der Gate Pitch bei 48 nm und die Gate Length bei 15 nm. Auch kommen in beiden Fällen wieder GAA-Transistoren zum Einsatz, wobei sich die NMOS-Transistoren über den PMOS-Transistoren befinden.
Quelle: TSMC
Den Querschnitt oben links hat TSMC bereits letztes Jahr gezeigt. Dieses Jahr wurde auch eine Detailaufnahme der gestapelten Transistoren (links unten) und der Struktur der Metallverbindungen (rechts) präsentiert.
Verbesserungen gab es dabei durch eine verbesserte Belichtung. Durch eine Technik namens Vertical Dipole Patterning kann TSMC die Spannungseigenschaften beider Transistorarten jetzt offenbar getrennt optimieren. Beim PMOS-Transistoren bringt das derzeit kaum Vorteile, und auch das obere Ende Spannungskurve ist bei beiden Varianten ähnlich. Ein sinnvoller Betrieb ist laut TSMC bei Spannungen bis 1,2 V möglich. Dafür konnte aber die Aktivierungsspannung der NMOS-Transistoren um 160 mV reduziert werden. Das wiederum dürfte die Effizienz deutlich erhöhen, auch wenn die aktuellen Fortschritte noch viel zu früh für finale Aussagen sind.
Quelle: TSMC

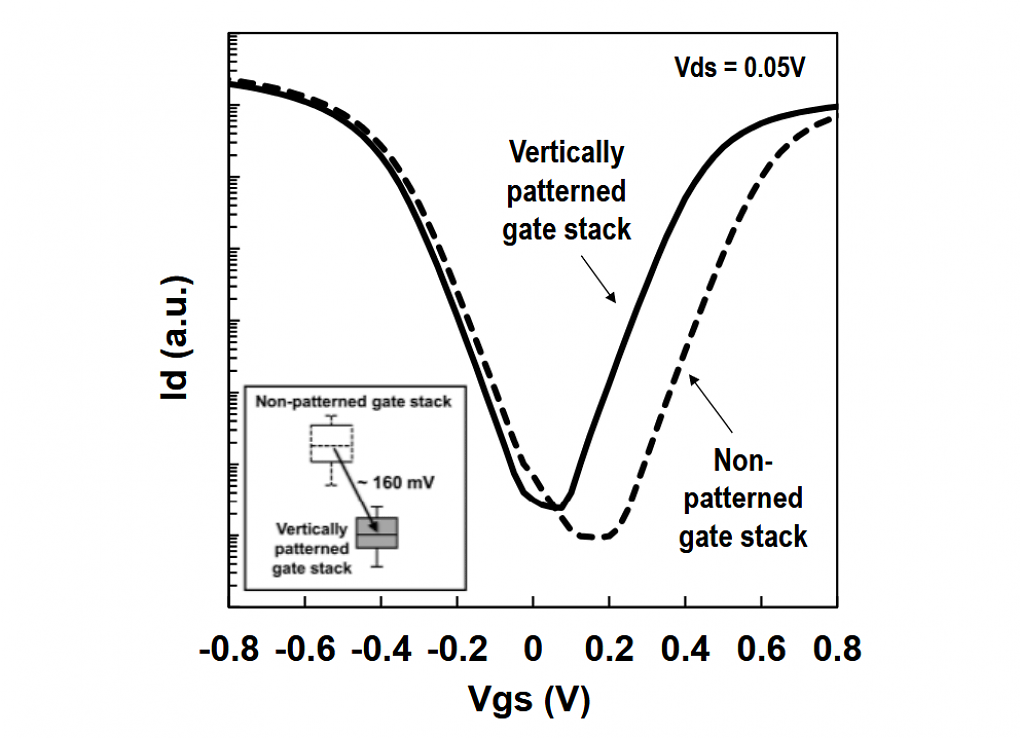

Durch ein neues Patterning konnte die Spannungskurve der NMOS-Transistoren deutlich verbessert werden. Sprich: Derselbe Strom kann mit einer deutlich geringeren Spannung transportiert werden.
Quelle: TSMC

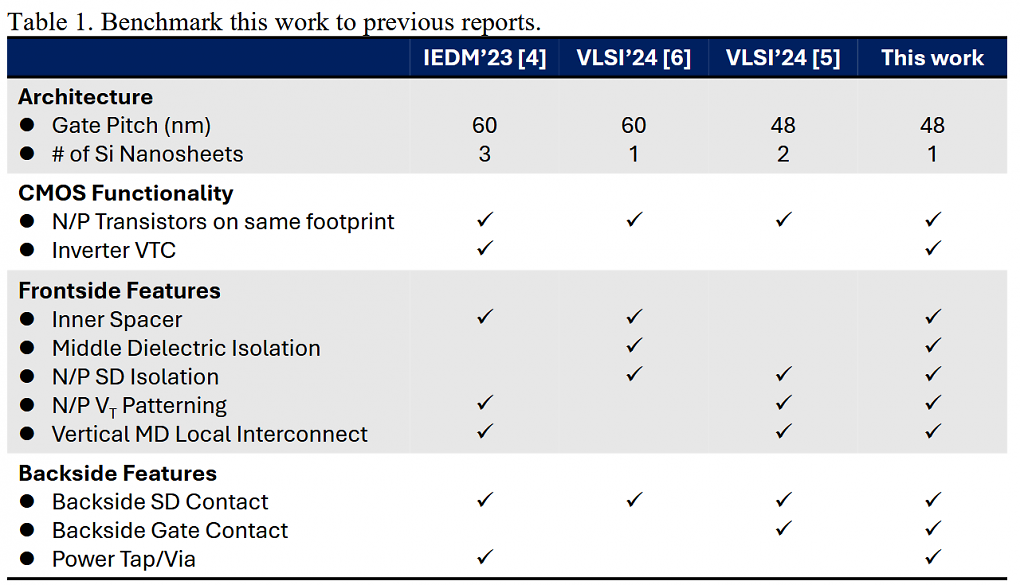

TSMC sieht sich bei der CFET-Entwicklung vor der Konkurrenz. Hinter dem Eintrag in der linken Spalte verbirgt sich ein Prozess, den Intel letzten Dezember vorgestellt hat.

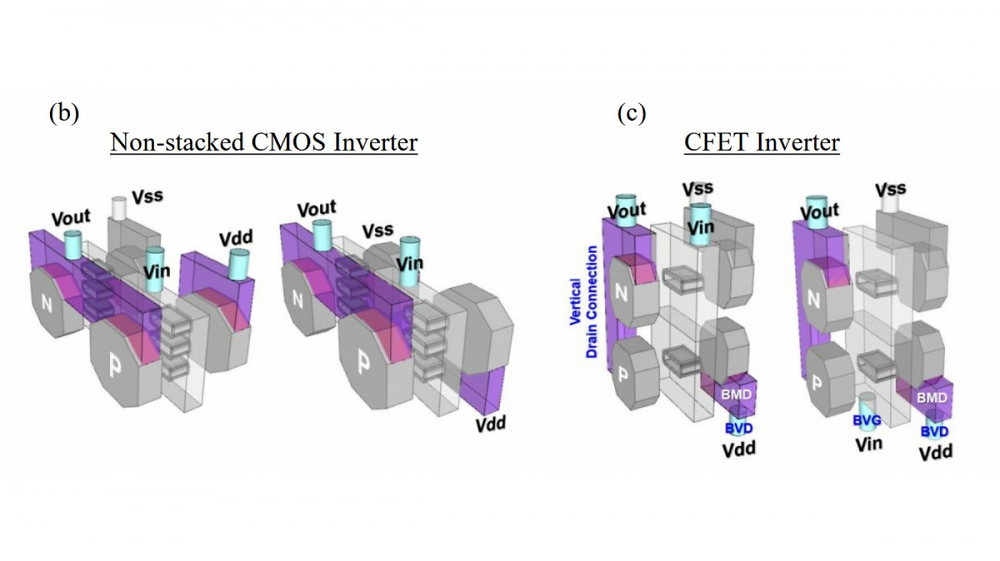

Weitere Optimierungen hat TSMC außerdem bei der Verschaltung der Transistoren umgesetzt. So werden metallenen Transistoranschlüsse nun auch nach unten aus dem Wafer herausgeführt. Gleichzeitig hat das Unternehmen die Drain- und Source-Anschlüsse der gestapelten Transistoren offenbar erstmals mit einer direkten Metallverbindung für den Inverterbetrieb versehen.
Transistor-Bauarten im Überblick: [PLUS] Neue Transistor-Formen: So werden neue CPUs und GPUs gefertigt
Im Gegensatz zum vergangenen Jahr gibt es zur Yield-Rate dieses Mal hingegen keine Informationen, diese ist also vermutlich entweder stagniert oder durch die Änderungen sogar wieder abgefallen. Nachdem es bis zur Marktreife der ersten CFET-Fertigungsprozesse aber noch viele Jahre sind - das Forschungszentrum IMEC erwartet den Wechsel mit dem A5-Prozess - dürfte das unkritisch sein. Die Yield-Rate steigt schließlich insbesondere im Zeitraum vor der Massenproduktion sowie auch während dieser. Zunächst geht es stattdessen darum, Erfahrungen mit dem neuen Fertigungsansatz zu sammeln und diesen bis zum Marktstart möglichst weit zu optimieren.
Wann werden die ersten CFET-Halbleiter auf den Markt kommen - und von welcher Foundry? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: TSMC (IEDM 2024)
