Core i5 intern mit QPI-Interface
Nachdem über die Eckdaten Einigkeit herrscht, gibt es jetzt auch Informationen zum internen Aufbau des Core i5. So soll die Kommunikation zwischen den einzelnen DIEs über QPI erfolgen.
Quelle: http://www.pcgameshardware.de

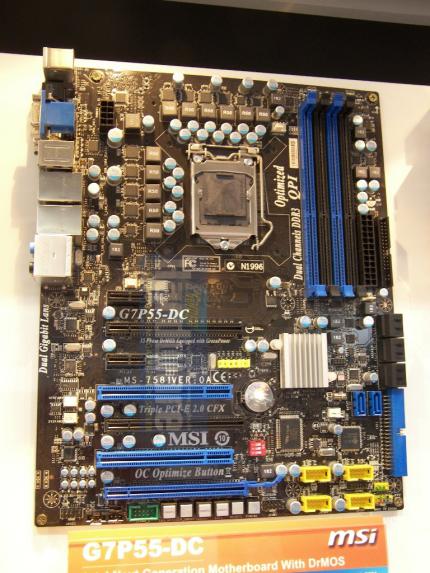

Gab bereits in der Vergangenheit Anlass zu wüsten Spekulationen: MSIs kommendes LGA1156 Mainboard G7P55-DC mit "optimized QPI"-Aufdruck. Nach neuesten Informationen findet sich diese QPI-Verbindung nicht auf dem Mainboard selbst, sondern auf dem Substrat der Core i5 CPU zwischen beiden DIEs.
Über die interne Struktur der kommenden Mainstream-CPUs von Intel wurde viel spekuliert. Als gesichert gilt, dass ein Dual-Channel DDR3-Interface, ein DMI-Interface, zwei PCI-Express x8 Anbindungen sowie 4 Rechenkerne (Lynnfield) beziehungsweise zwei Rechenkerne und eine GPU (Clarkdale) unter dem Heatspreader Platz finden. Ebenfalls bekannt ist, dass sich diese Funktion auf zwei getrennte DIEs verteilen, von denen einer vermutlich Speicherinterface, PCI-Express-Interface und, falls vorhanden, die GPU trägt. Würde auch noch die DMI-Anbindung auf diesem DIE sitzen, würde der Aufbau dem einer klassischen Northbridge entsprechen. Der zweite DIE würde nur die eigentliche Rechenkerne enthalten (PCGH berichtete).
Diese klassische Funktionsaufteilung hat Spekulationen hervorgebracht, denen zu folge der Core i5 eng mit der Core2 Plattform verwandt ist. So entsprechen die genannten Eigenschaften des "Interface"-DIEs 1:1 denen einer P45-Northbridge. Demnach wäre der "CPU"-DIE auch weiterhin über einen Front Side Bus an das restliche System angebunden.
Nun gibt es erste Informationen, die diese Vermutung widerlegen und den Core i5 als vollwertiges Mitglied der Nehalem-Familie ausweisen:
expreview zu folge werden die beiden DIEs mittels QPI verbunden.
Das QPI-Interface kommt bereits beim Core i7 als Verbindung zwischen CPU und der X58 PCI-E Bridge und bei Multi-CPU-Xeon-Systemen der Nehalem-Generation als Verbindung zwischen den CPUs zum Einsatz. Der Aufbau ähnelt dem von PCI-Express oder AMDs HyperTransport. Im Gegensatz zum Front Side Bus werden einzelne Daten nicht parallel auf 64 Leitungen zugleich übertragen, sondern mehrere serielle Lanes senden unabhängig voneinander - und können aufgrund der fehlenden Synchronisationsprobleme mit deutlich höherem Takt arbeiten.
Expreview liefert auch gleich Details zur verwendeten Bandbreite. So wird der QPI-Multiplikator im Core i5 bei 16x liegen, was vor allem für Übertakter interessant werden könnte: Der mit 24x sehr hohe Multiplikator des Core i7 führt oft dazu, dass Fehler in der QPI-Anbindung eine weitere Übertaktung verhindern, bevor die eigentliche CPU am Limit ist.
In Verbindung mit einem Basistakt von 133MHz (der sich aus den bisherigen Angaben zu Kerntakt und Multiplikator ergibt), lässt der QPI-Multiplikator auch Rückschlüsse auf den maximal unterstützen Speicher zu: Bei diesen Werten hätte das QPI-Interface eine Bandbreite von 21GB/s und wäre schon mit DDR3-1333 vollständig ausgelastet.
