Commodore 64: Tech-YouTuberin bastelt "richtigen" HDMI-Anschluss an die Retro-Ikone
Wie verbindet man einen über vier Jahrzehnte alten Commodore 64 mit modernen Displays? Eine YouTuberin nimmt sich dieser Frage mit einem Bastelprojekt an und spendiert dem legendären Rechner einen HDMI-Anschluss.
Wenn Besitzer eines Commodore 64 ihr altes Gerät an einen modernen Monitor anschließen wollen, stehen diese vor einem Problem: Die ursprünglichen Videoausgänge des C64 - RF-Anschluss, Composite- und S-Video - liefern auf heutigen LCD-Monitoren oft enttäuschende Ergebnisse. Die Retro-YouTuberin "Veronica Explains" zeigt in einem neuen Video, wie es ihr dennoch gelang, ihren 40 Jahre alten C64 mit einem HDMI-Anschluss auszustatten. Der Schlüsselpunkt: Ein Retro-Projekt von "Side Projects Lab", das den originalen RF-Modulator ersetzt.
Mit HD-64 zum Erfolg
Anstatt das bereits verschlechterte analoge Signal zu verarbeiten, "erschnüffelt" das HD-64 genannte System die digitalen Datenleitungen zwischen VIC-II-Chip und Hauptplatine. Ein spezieller Interleaver-Adapter wird zwischen VIC-II-Chip und Motherboard eingesetzt, der die relevanten digitalen Signale abgreift.
- Diese Daten werden an einen FPGA-Chip (Field-Programmable Gate Array) weitergeleitet, der eine zyklusgenaue VIC-II-Emulation durchführt und pixelperfekte Videoframes rekonstruiert.
- Das Resultat: Full-HD-Ausgabe mit 1080p-Auflösung bei 50 Hz (PAL) oder 60 Hz (NTSC), kombiniert mit digitalisiertem Stereo-Audio über einen einzigen Micro-HDMI-Anschluss.
Die Latenz des HD-64-Systems liegt unter einer Millisekunde, was selbst für reaktionsschnelle Spiele problemlos ist. Nutzer können verschiedene Darstellungsoptionen konfigurieren: "Scanlines" für ein "authentisches CRT-Gefühl", Anti-Aliasing für weichere Darstellung oder verschiedene Seitenverhältnisse von klassischem 4:3 bis modernem 16:9.
Installation: Herausfordernd, aber machbar

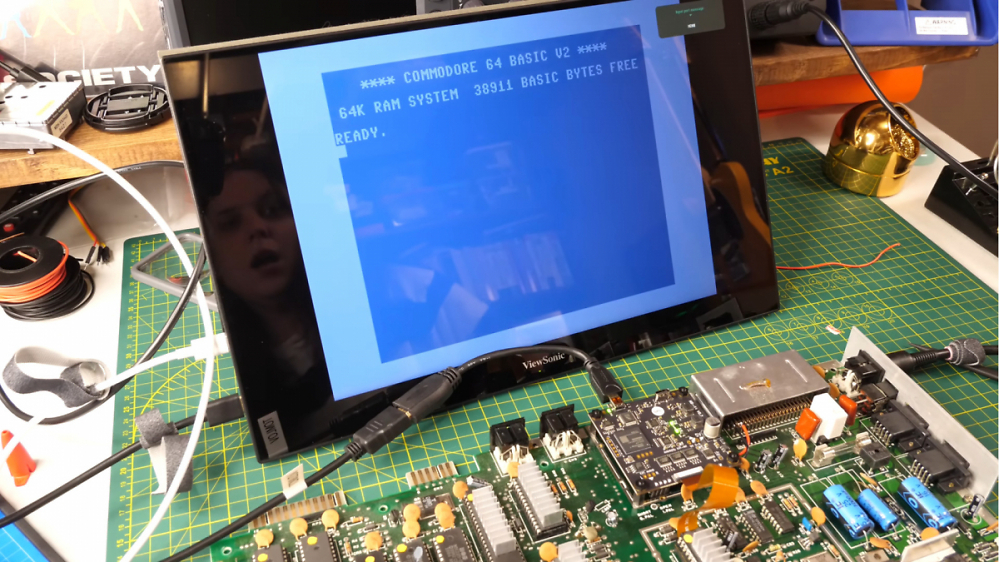

Veronicas Installationsvideo demonstriert sowohl die Komplexität als auch die Machbarkeit des Projekts. Der kritischste Schritt ist die Entfernung des alten RF-Modulators, was das Auslöten von acht Signal- und vier Masseleitungen erfordert. Anschließend wird das HD-64-Board mit Abstandshaltern montiert und über Pin-Header mit der Hauptplatine verbunden.
Auch mit älteren "Longboard"-Revisionen ist das HD-64-Board kompatibel, benötigt aber zusätzlich eine 5V-Spannungsverbindung vom Erweiterungsport. Die gesamte Installation dauert etwa eine Stunde und erfordert solide Lötkenntnisse, ist aber für erfahrene Bastler durchaus machbar, wie Veronica in ihrem Video darstellt.
