HBM3-Speicher: Rambus will mehr als ein Terabyte pro Sekunde übertragen

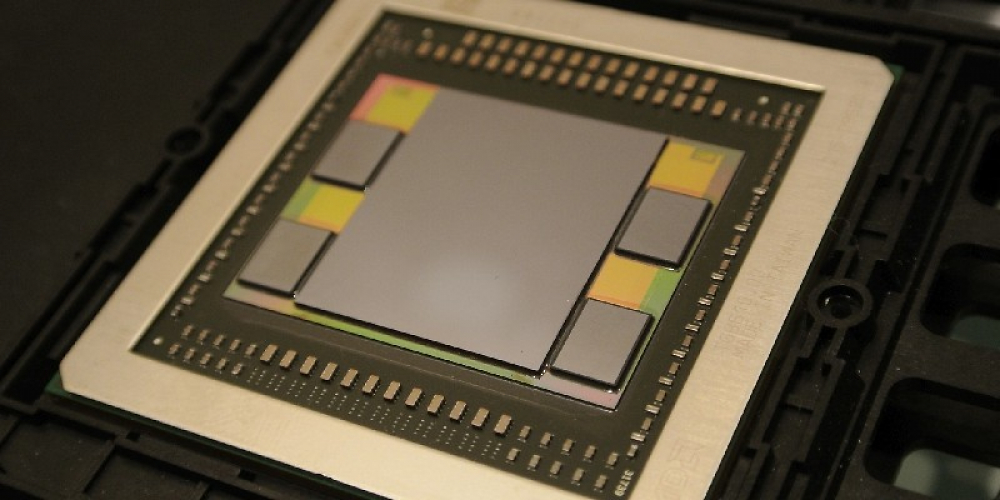

Der Halbleiterentwickler Rambus hat eine Ansteuerung für HBM3 angekündigt, die 1.075 GB/s und damit mehr als ein Terabyte pro Sekunde übertragen können soll. Momentan kann diese hohe Übertragungsrate aber, mangels entsprechender Speicherchips, wohl noch nicht erreicht werden.
Die aktuellen Gaming-Grafikkarten von AMD und Nvidia setzen durchgehend auf GDDR-Speicher, doch das war nicht immer so. 2013 wurde die Spezifikation des ersten HBM-Speichers ("High Bandwidth Memory) verabschiedet, der von AMD und SK Hynix entwickelt wurde. Dieser sollte die schneller, effizienter und platzsparender als der damals aktuelle GDDR5-Speicher sein.
Über HBM2e zu HBM3
2015 schaffte es HBM-Speicher erstmals auf die Desktop-Grafikkarten Fury, Fury X und Fury Nano. Ein Jahr später wurde dann der Nachfolger HBM2 finalisiert, der ab 2017 auf AMDs Vega 56 und Vega 64 und 2019 auf der AMD Radeon VII zum Einsatz kam. Seitdem ist von HBM-Grafikkarten im Desktop-Markt aber nichts mehr zu hören: AMDs aktuelle Flaggschiffe setzen auf GDDR6.
Die Entwicklung von HBM ist dadurch aber noch nicht zu Ende - ganz im Gegenteil. Das Unternehmen Rambus, das fertige Schaltungsblöcke an andere Unternehmen lizenziert, hat per Pressemitteilung verkündet, dass die eigene Ansteuerung für den neuen HBM3-Speicher finalisiert wurde. Diese soll eine deutlich höhere Datenrate als mit dem aktuellen HBM2e-Speicher ermöglichen.
Quelle: Rambus
Samsung hat die Entwicklung des HBM3-Speichercontrollers sowie des PHY abgeschlossen.
HBM3 soll sich laut Rambus, wie auch HBM2 und die Weiterentwicklung HBM2e, vor allem für professionelle Grafikkarten eignen. Besonders für das Machine Learning kann die Speicherbandbreite angeblich kaum hoch genug sein. Hier soll die von Rambus entwickelte HBM3-Ansteuerung mit einer Übertragungsrate von 1.075 GB/s, also mehr als einem Terabyte pro Sekunde, in Zukunft einen Vorteil bringen.
Auch interessant: Samsung stattet HBM-Speicher mit künstlicher Intelligenz aus
Damit verspricht Rambus deutlich mehr als der Speicherhersteller SK Hynix, der vor zwei Monaten eine Bandbreite von 665 GB/s für HBM3 in Aussicht gestellt hat. Die deutlich abweichende Datenrate ergibt sich dabei daraus, dass SK Hynix den Speicher selbst und Rambus die Ansteuerung des Speichers entwickelt. Beide können nur im Zusammenspiel funktionieren, momentan wird die Datenrate also durch die Speicherchips limitiert. Gegenüber HBM2e mit seiner Datenrate von 460 GB/s sind aber auch die 665 GB/s von SK Hynix ein deutlicher Fortschritt. In Zukunft könnten zudem noch schnellere HBM3-Speicherchips nachfolgen.
Unklar ist leider weiterhin, wann konkrete Produkte mit HBM3 erwartet werden können. Wenn Rambus jetzt erst damit anfängt, die eigenen Speicherschaltungen an andere Unternehmen zu lizenzieren, dann dürfte es bis zu den ersten Produkten mit HBM3 noch mehrere Monate bis einige Jahre lang dauern. Für bevorstehende Profi-Grafikkarten, wie die Radeon Instinct MI200, wird daher vorerst weiterhin HBM2e-Speicher eingesetzt.
Quelle: Pressemitteilung via Techpowerup, Computerbase
