Asus Maximus VIII Ranger: Lane-Sharing anders als im Handbuch angegeben? Leserbrief der Woche
Tag für Tag erhält PC Games Hardware Anfragen, Vorschläge und Kritik von Lesern. In der Rubrik "Leserbrief der Woche" stellen wir Ihnen wöchentlich einen ausgewählten Leserbrief und bei Bedarf die Antwort eines Fachredakteurs vor. Beachten Sie, dass der Leserbrief der Woche nicht zwangsläufig in der Woche an die Redaktion geschickt wurde, in der er Ihnen an dieser Stelle präsentiert wird.
PCGH-Leser Marian B. interessiert sich für das Asus Maximus VIII Ranger. Allerdings gibt es Unklarheiten, was das Lane-Sharing von PCI-Express-Karten betrifft. Wie verhält sich das Mainboard in der Praxis?
Der Leserbrief:
"Ich habe mit Interesse Ihren Artikel zu den günstigen Z170 Mainboards gelesen. Dank des Tests könnte ich mir vorstellen, statt des Z170 Pro Gaming das Maximus VIII Ranger zu kaufen.
Eine Sache macht mich jedoch stutzig. Im Artikel schreiben Sie, dass es bei diesem Board kein Lane-Sharing gibt. Im Handbuch steht jedoch, dass sich der x4-Slot die Lanes mit den x1-Slots 2 und 3 teilt. Woher nehmen Sie Ihre Information, dass es kein Sharing geben soll? Wissen Sie, ob es beim Z170 Pro Gaming Sharing gibt? Aufgrund des ähnlichen Aufbaus vermute ich identisches Sharing-Verhalten. Im Handbuch finde ich leider keine Informationen hierzu."
Die erste Antwort von Torsten Vogel (Fachbereich Mainboards)
"Meine Angaben bezüglich des PCH-Lane-Sharings ("keins") gehen auf eine Analyse des Boardlayouts zurück und wurden experimentell mit zwei Grafikkarten im ×4-Slot respektive im ×1-Slot #3 bestätigt. Ich konnte beide Karten gleichzeitig mit vier respektive einer Lane betreiben. PCI-Express-Splitter konnte ich dagegen nur für die CPU-Lanes finden; meiner Einschätzung nach ist das Maximus VIII Ranger nicht in der Lage, Lanes des PCH umzuleiten. Dies ist auch gar nicht erforderlich - der Z170 hat genug Ressourcen, um alle Schnittstellen direkt zu versorgen.
Warum das Handbuch gegenteiliges behauptet, ist aber eine gute Frage. Ich habe sie an Asus weitergeleitet.
Ein Z170-Pro-Gaming-Testmuster haben wir leider nicht in der Redaktion. Bildern und den technischen Daten zu Folge würde ich erwarten, dass es das gleiche HSIO-Routing nutzt, wie das Maximus VIII Ranger."
Die zweite Antwort von Torsten Vogel (Fachbereich Mainboards)
"Ich habe jetzt eine Antwort von Asus erhalten, die der Tabelle im Handbuch widerspricht:
"Man kann den PCIeX1_1 und PCIeX4_3 gleichzeitig nutzen ohne an Bandbreite einzubüßen. Nur wenn PCIeX1_2 und/oder PCIeX1_3 genutzt werden, teilen sie sich die Lanes mit dem PCIeX4_3."

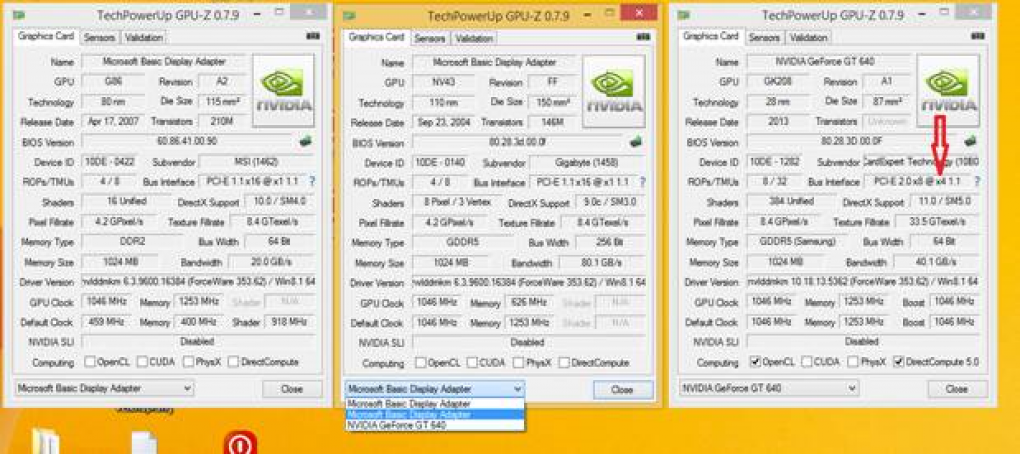

Im Text des Handbuches steht ähnliches. Demnach werden PCIeX1_2 und _3 automatisch bei Einbau einer ×4-Karte deaktiviert. Meine Tests führen, wie erwähnt, zu einem anderen Ergebnis. Der Screenshot im Anhang wurde mit einer Grafikkarte im ersten und zweiten ×1-Slot, einer Soundkarte im dritten ×1 Slot und einer dritten Grafikkarte im ×4-Slot erstellt. Zumindest GPU-Z und das Asus-UEFI sprechen dieser eine ×4-Anbindung zu, obwohl auch alle ×1-Slots aktiv sind.
Quelle: PC Games Hardware Asus Maximus VIII Ranger: Lane-Sharing Nochmal zusammengefasst:
Asus Tabelle normal: ×1/×1/×1/×1. Bei Einsatz einer ×4-Karte in Slot 4: ×0/×0/×0/×4
Asus Text normal: ×1/×1/×1/×2. Bei Einsatz einer ×4-Karte in Slot 4: ×1/×0/×0/×4
Asus Support normal: ×1/×0/×0/×4. Bei Einsatz einer ×1-Karte in Slot 2/3: ×1/×1/×1/×2
PCGH-Test-Ergebnis: ×1/×1/×1/×4 (immer)Ich würde das Board übrigens auch dann noch empfehlen, wenn sich nur ein ×1-Slot neben dem ×4 nutzen lässt."
Leserbriefe können Sie an redaktion@pcgameshardware.de senden. Der Leserbrief der Woche wird jeden Samstag um 15:30 Uhr vorgestellt. Der Leserbrief gibt nicht die Meinung der Redaktion wieder. Die Redaktion behält sich außerdem vor, Leserbriefe zu kürzen.
Unklar ist nur, was zusätzlich zu einer oder zwei Grafikkarten und einer ×4-Karte verbaut werden kann. Die Tabelle im Handbuch sagt nichts, der Text im Handbuch und der Asus-Support sagen eine zusätzliche ×1-Karte, mein Testmuster verträgt scheinbar auch drei weitere ×1-Karten. (Maximalbestückung dann: ×1 + ×8 + ×1 + ×8 + ×1 + ×4. Wenn man denn 6 Karten verbauen möchte und keine Platzprobleme mit dicken Grafikkartenkühlern den Einbau verhindern.)
Die restlichen Steckplätze, also drei x1 Slots und der unterste x16 Slot mit nur 4 Lanes, werden über den Z170 Chipsatz angebunden. Daher kommen sich die oberen beiden x16 Slots und die restlichen Steckplätze nicht in die Quere.
Du kannst also eine Grafikkarte und mehrere Zusatzkarten verwenden, ohne dass es zu Leistungseinbußen kommt. Du musst lediglich darauf achten, keine zusätzliche Karte in den mittleren x16 Slot zu stecken, denn sonst läuft die GPU nur noch mit 8 Lanes.
Ich korrigiere es.
