Für AMDs Ryzen 2000: Mainboards mit Z490-Chipsatz folgen später

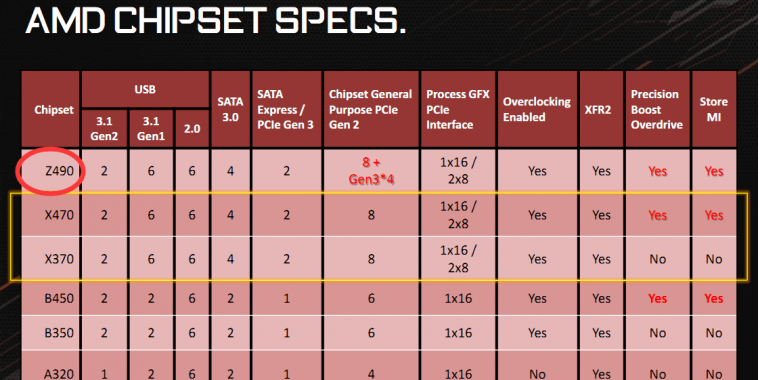

Aus Fernost stammt eine angeblich von Gigabyte stammende Übersicht zu AMDs AM4-Chipsätzen, die über dem X470 noch einen Z490 zeigt. Der Hauptunterschied: Mainboards mit dem kommenden Topmodell sollen eine zweite M.2-NVMe-SSD mit vier PCI-Express-3.0-Lanes anbinden können. PC Games Hardware kann die Echtheit des Z490-Chips bestätigen.
Innerhalb der 400er-Reihe hat AMD bislang nur den I/O-Hub - gemeinhin Chipsatz genannt - X470 veröffentlicht, der für die neue AM4-Oberklasse gedacht ist. Bislang vermutete man, dass daneben wahrscheinlich noch der B450 folgen könnte, um einen günstigeren Refresh zu ermöglichen. Aus China stammt nun das Gerücht, dass AMD darüber hinaus noch eine Überraschung parat haben könnte: Einen Z490-Chip. Die Namensgebung wäre offensichtlich an Intels Platform Controller Hubs angelehnt. Schon AMDs B350 zwang Intel dazu, seine Mittelklasse B360 zu nennen (zuvor B150 und B250). Als Sockel-1151-Oberklasse wird der Z390 erscheinen, sodass sich Intel für die nächste Generation wieder einen neuen Namen überlegen müsste. Die Information stammt von einer Folie, die Gigabyte zur Veröffentlichung der X470-Mainboards gezeigt haben soll.
Der größte Unterschied soll in dem Angebot von vier PCI-Express-3.0-Lanes ausgehend vom I/O-Hub bestehen, womit sich zum Beispiel eine zweite M.2-NVMe-SSD anbinden ließe. Den aktuellen Informationen zufolge hätte AMD damit drei verschiedene Konfigurationen des Promontory-Chips: Der X370 (und die kleineren Ableger) beherrschen entgegen AMDs Angabe von SATA-Express mit 3.0-Lanes keinerlei PCI-Express 3.0. Beim X470 ist Asus der einzige Hersteller, der einen zweiten M.2-Steckplatz mit PCI-Express 3.0 x2 anbindet - dafür gehen zwei Lanes drauf, die AMD für SATA-Express nennt. Interessant: Alle anderen Hersteller bieten entweder gar keinen zweiten M.2-Anschluss an oder versorgen diesen wie bei den 300er-Mainboards nur mit PCI-E-2.0-Bahnen (x4 oder x2). Der Z490 würde es den Boardpartnern erlauben, die 2 × x2 bei SATA-Express eingetragenen PCI-Express-3.0-Lanes zu 1 × x4 zusammenzuschließen.
So unglaubwürdig sich ein Z490-Chip von AMD auch anhört, PC Games Hardware hat sich von industrienahen Quellen bestätigen lassen, dass der Chiphersteller tatsächlich dessen Veröffentlichung plant. Und bevor die Spekulationen ausarten: Der Z490 scheint nicht an einen Ryzen 7 2800X gekoppelt zu sein.
