Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

7
News Stephan Wilke Als bevorzugte Quelle auf Google hinzufügen

Der Casemodder Hektor123 stellt im PC-Games-Hardware-Extreme-Forum vor, wie sich ein professionell aussehender Lüfter-Hub selbst anfertigen lässt.

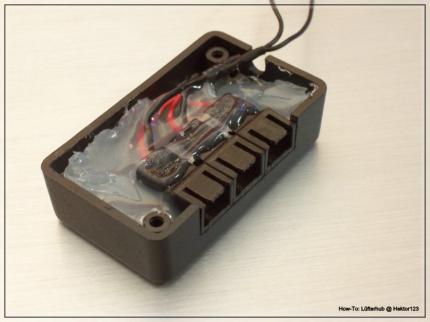

Lüfter-Hub selbst bauen: Anleitung im Forum (14) Lüfter-Hub selbst bauen: Anleitung im Forum (14) Zum Befeuern von drei Lüftern eignet sich der Lüfter-Hub, für den Hektor123 folgende Werkzeuge empfiehlt:
"1) Einen Messschieber, um die Lüfterbuchsen zu vermessen, wobei diese nach meiner Messung 11mm breit und 8mm hoch sind.
2) Etwas zum Anzeichnen, am besten natürlich einen Höhenanreißer, was die meisten aber nicht haben werden. Daher nehmt so wie ich ein Stahllineal und eine Anreißnadel.
3) Dremel und Schutzbrille oder ähnliches für den Ausschnitt
4) grobe und feine Feilen
5) Papier, Stift, Schere und Klebeband
6) Heißklebepistole
7) passende Lötausrüstung zum Verlöten der Lüfterkabel (Lötkolben, dritte Hand...)
8) Schraubendreher"

Das How-To ist bebildert und erfasst alle relevanten Einzelschritte. Auch die erforderlichen Einzelteile beschreibt Hektor123. Sie interessiert der Lüfter-Hub, mit dem sich mehrere Ventilatoren über einen Kanal ansprechen lassen? Dann sind Sie hier richtig: [HowTo] Lüfterhub selbst bauen

Bildergalerie

7

    • Kommentare (7)

      Zur Diskussion im Forum
      • Von Olstyle Trockeneisprofi (m/w)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Zitat von twack3r
        Weiß jemand zufällig, wieviele Lüfter über diese Art und Weise angesprochen werden können. Ist mit Sicherheit von den Lüftermodellen abhängig, aber mich würde eben interessieren, wieviel mA ein einzelner 3-Pin Anschluss liefern kann.
        Die Leitungen halten sehr viel aus, da musst du dir keine Sorgen drüber machen. Was das Mobo dagegen mit macht ist unterschiedlich. Drei Lüfter sollten in 90% der Fälle aber noch drin sein.
        Zitat von Coregrinder
        das die Drei Anschluße zum Schluß auf ein anschluß zusammengelgt werden wird auch die zur verfügung stehende Leitung am Motherboard anschluß dreigeteilt...ich schließe daraus das die maximale Lüfterdrehzahl dann auch nach unten geht...
        Bei einer Parallelschaltung steht allen Geräten die gleiche Spannung zur Verfügung, nur der nötige Strom wird größer .
        Zitieren
      • Von Olstyle Trockeneisprofi (m/w)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Zitat von twack3r
        Weiß jemand zufällig, wieviele Lüfter über diese Art und Weise angesprochen werden können. Ist mit Sicherheit von den Lüftermodellen abhängig, aber mich würde eben interessieren, wieviel mA ein einzelner 3-Pin Anschluss liefern kann.
        Die Leitungen halten sehr viel aus, da musst du dir keine Sorgen drüber machen. Was das Mobo dagegen mit macht ist unterschiedlich. Drei Lüfter sollten in 90% der Fälle aber noch drin sein.
        Zitat von Coregrinder
        das die Drei Anschluße zum Schluß auf ein anschluß zusammengelgt werden wird auch die zur verfügung stehende Leitung am Motherboard anschluß dreigeteilt...ich schließe daraus das die maximale Lüfterdrehzahl dann auch nach unten geht...
        Bei einer Parallelschaltung steht allen Geräten die gleiche Spannung zur Verfügung, nur der nötige Strom wird größer .
        Zitieren
      • Von Zsinj BIOS-Overclocker(in)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Zitat von Coregrinder
        Hallo PCGH,

        tolle Anleitung...mein Problem...

        das die Drei Anschluße zum Schluß auf ein anschluß zusammengelgt werden wird auch die zur verfügung stehende Leitung am Motherboard anschluß dreigeteilt...ich schließe daraus das die maximale Lüfterdrehzahl dann auch nach unten geht...
        Wenn das Board genug Strom liefern kann ist das kein Problem.
        Wird der Anschluss am Mainboard aber überlastet sinkt im besten Falle nur die Drehzahl, im schlechtesten Falle bekommt das Board was ab.

        Zitat
        ich denke auch das man einen Potentiometer (siehe bild) vorschalten sollte und die Lüfter direkt vom Netzteil befeuert... das Potentiometer passt ja noch in den kasten...die Motherboard Lüftersteuerung würde ich hier nicht nutzen....würde evtl. auch zur Überlastung führen können...
        Also Potis sind ja schon sehr altbacken

        Außerdem ist das hier ein Hub und keine Steuerung oder gar Regelung.

        Wer etwas Inspiration für eine Lüftersteuerung sucht, der kann bspw. hier nachschauen: Modding FAQ
        Oder einfach im Internet suchen
        (Selbst bin ich an einer stark abgewandelten, digitalen LasVegas Steuerung dran, aber mir fehlt irgendwo die Zeit dazu. )

        @twack3r
        Gut erkannt, aber da man da nur schwer eine allgemeine Aussage treffen kann musst du dich im Handbuch kundig machen. (Sofern es da drin steht..)

        @alphasoldier2k9
        Es ist ein Hub

        Technisch gesehen sehr einfach aber die Verarbeitungsqualität ist gut.
        Zitieren
      • Von FortunaGamer Volt-Modder(in)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Ich habe mir das How-to vor ein par Tagen durchgelesen, kann ich jedem empfehlen Vielleicht werde ich mir so ein Hub mal bauen.
        Zitieren
      • Von Coregrinder Komplett-PC-Aufrüster(in)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Hallo PCGH,

        tolle Anleitung...mein Problem...

        das die Drei Anschluße zum Schluß auf ein anschluß zusammengelgt werden wird auch die zur verfügung stehende Leitung am Motherboard anschluß dreigeteilt...ich schließe daraus das die maximale Lüfterdrehzahl dann auch nach unten geht...

        ich denke auch das man einen Potentiometer (siehe bild) vorschalten sollte und die Lüfter direkt vom Netzteil befeuert... das Potentiometer passt ja noch in den kasten...die Motherboard Lüftersteuerung würde ich hier nicht nutzen....würde evtl. auch zur überlastung führen können...
        http://upload.wikimedia.org/wikipedia/commons/thumb/b/b5/Potentiometer.jpg/512px-Potentiometer.jpg
        Zitieren
      • Von Jared566 Software-Overclocker(in)
        AW: Lüfter-Hub selbst bauen: Sehenswerte Anleitung im Extreme-Forum

        Also ich sag mal Daumen hoch ^^ Ist eine schicke alternative zu mehreren Y-Kabeln..
        Zitieren
