Radeon HD 4870 - S1 und Musashi im Test: Temperaturen und Lautstärke
AMDs Radeon HD 4870 gibt es zwar mittlerweile in diversen Ausführungen, Silent-Fans werden damit jedoch nur bedingt glücklich. Wir testen mit dem Arctic Cooling Accelero S1 und Scythe Musashi zwei VGA-Kühler und geben Tipps, wie Sie ihre Radeon kalt stellen.
Unser Messstand im Betrieb
Wir haben beide Kühllösungen im PCGH-Soundlabor vermessen und mit dem Referenzkühler vergleichen. Als Lüfter nutzen wir einmal den Noiseblocker Multiframe MF-S2 sowie zwei Scythe Kaze Jyu 1.500 Silent im Doppelpack.
Mit unserem Meßgerät nehmen wir aus 50 Zentimetern Entfernung senkrecht zur Lüfternabe das Laufgeräusch des Kühlers auf und ermitteln die Lautheit in Sone sowie den entsprechenden Schalldruck in Dezibel (a). Der restliche Rechner kommt ohne bewegliche Teile aus - Scythe-Orochi-Kühler, Forton-Zen-Netzeil und einer Hama-SSD sei Dank - und erzeugt so keine Geräusche, welche die Messungen beeinflussen könnten.
Die Temperaturen prüfen wir ebenfalls mit diesem Testsystem. Einerseits messen wir die 2D-Werte auf dem Desktop, andererseits auch die Last-Temperaturen. Hierbei setzen wir auf die "Mother Nature"-Szene des 3D Mark 03. Als Worst-Case-Szenario ziehen wir zudem den Ozone3D Furmark in der Version 1.4 heran. Dieser lastet dank exe-renameming die Radeon zu 100 Prozent aus.

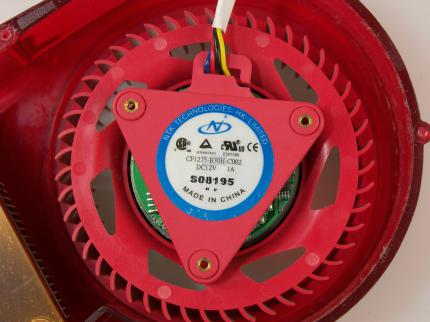

Radeon HD 4870: Der Radiallüfter
Radeon HD 4870 - Accelero S1 und Scythe Musashi im Test: Lautstärke
Der Referenzkühler des Radeon HD 4870 erzeugt bereits in 2D 0,6 Sone [(29,4 dB(a)], unter Last steigt die Geräuschkulisse auf 2,1[37,8 dB(a)] bis 4,1 Sone [44,7 dB(a)]. Der Multiframe dagegen agiert mit nur 0,1[17,1 dB(a)] bis 0,7 Sone [26,3 dB(a)]. Das Kaze-Jyu-Doppel ist etwas lauter.
Radeon HD 4870 - Accelero S1 und Scythe Musashi im Test: Temperaturen
Sämtliche Temperaturen zeichneten wir mit der Log-Funktion von GPU-Z v0.2.8 auf. Dies ermöglicht im Falle eines Absturzes das Auslesen der maximalen Temperatur. Neben der GPU-Temperatur geben wir die der VRMs an.

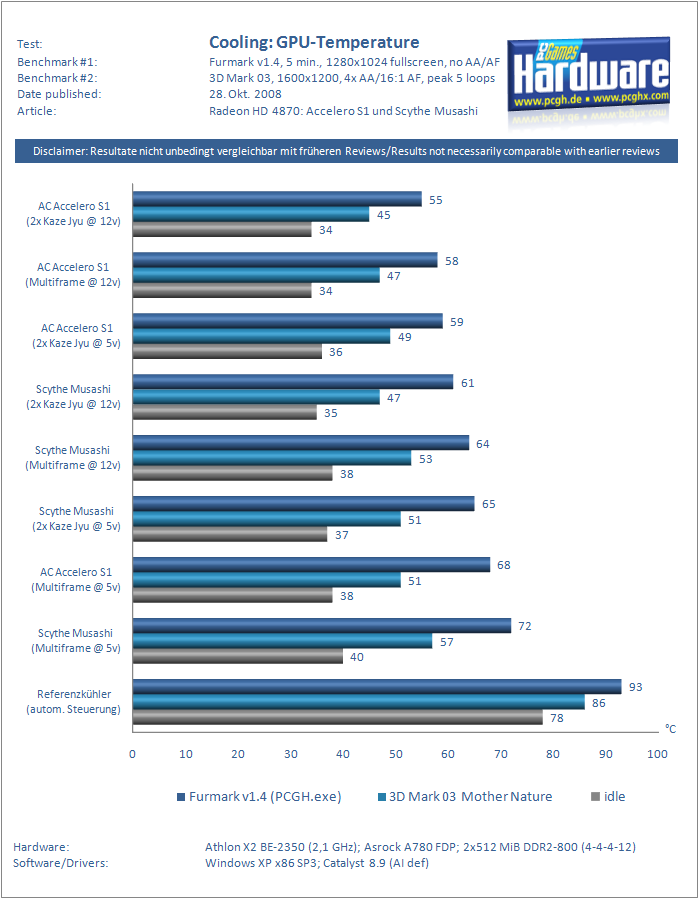

Hinsichtlich der GPU-Temperatur geben sich weder der Accelero S1 noch der Muashi die Blöße - egal mit welchem Lüfter-Setup. Der S1 ist aufgrund seiner Lamellenausrichtung im 12-Volt-Betrieb etwas besser als der Musashi, mit 5 Volt rücken beide näher zusammen. Die Werte der Spannungswandler sind selbst mit dem gedrosselten Multiframe immer noch niedriger als mit dem Referenzkühler, Stabilitätsprobleme oder Bildfehler konnten wir nicht feststellen.
Ohne die rote Platte sollten Sie vom Furmark oder dem 5-Volt-Betrieb absehen - die Radeon HD 4870 stürzte reproduzierbar mit VRM-Werten von weit über 100 °C ab.
In diesem Artikel
- Seite 1 Radeon HD 4870 - S1 und Musashi im Test: Einleitung
- Seite 2 Radeon HD 4870 - S1 und Musashi im Test: Montage der Grundplatte
- Seite 3 Radeon HD 4870 - S1 und Musashi im Test: Montage der Kühler
- Seite 4 Radeon HD 4870 - S1 und Musashi im Test: Temperaturen und Lautstärke
- Seite 5 Radeon HD 4870 - S1 und Musashi im Test: Fazit
- Seite 6 Bildergalerie
- Seite 1 Radeon HD 4870 - S1 und Musashi im Test: Einleitung
- Seite 2 Radeon HD 4870 - S1 und Musashi im Test: Montage der Grundplatte
- Seite 3 Radeon HD 4870 - S1 und Musashi im Test: Montage der Kühler
- Seite 4 Radeon HD 4870 - S1 und Musashi im Test: Temperaturen und Lautstärke
- Seite 5 Radeon HD 4870 - S1 und Musashi im Test: Fazit
Mach bitte mal ein Bild der Karte
HI,
ich habe mir die Sapphire ATI Radeon HD4870 Grafikkarte (PCI-Express, 1GB GDDR5 Speicher, Dual DVI, 1 GPU) (PC Komponenten) (11133-04-20R) geholt, die mir in 3D aber deutlich zu laut ist.
Ich habe die Karte noch nicht auseinander gebaut, will mir aber vielleicht einen Acellero draufsetzen. Reichen die Turbo-Module zur Kühlung aus und wie leise sind die?
Hat die Karte von Sapphire die rote Bodenplatte, oder nicht?
Wenn nicht, ich kann ich die Karte noch an den Händler zurückschicken und könnte mir noch eine andere holen.
Danke,
Butch
1) Ja, die Platte wird mit dem PCB verschraubt, der Kühlblock nicht - nur das Plastikchassis.
2) Die Platte hat mehr Oberfläche und einen viel höheren Anpressdruck.
3) Nein, nicht effektiv. Eine Alternative zur Platte könnte der angekündigte Zalman-SpaWa-Kühler sein.
4) Elektrisch leitend freilich nicht, die Pads sind iirc 1,5mm dick.
Tut mir leid für die Totengräberei, aber ich bin beim Googeln ob der Accelero auch für die 1 GB Version reicht, hierrauf gestoßen.
@Kabelbinder Methode: Genau so werd' ichs auch machen, nur dass ich die Kabelbinder unter die Stege des Lüftermotors lege. Dann sieht man fast nichts mehr und die Kabelbinder behindern die Lüfter auch nicht. Alternativ kann man ja auch islolierten Draht hernehmen, z.B. den für Weihnachtsgestecke mit der grünen Beschichtung, das Zeug oben zusammendrillen, mit ner Zange zusammendrücken und so platzieren und an den abisloierten Enden ein Bisschen Klebeband drum. Dann sieht man auch so gut wie nix mehr davon.
Nur nochmal zur roten Bodenplatte: Ich bekomme die Tage eine 4870 XXX 1gb von XFX, die ja den Referenzkühler hat.
Dazu ein "Paar" Fragen:
- 1. Sehe ich es richtig, dass man die Platte von hinten quasi wieder verschrauben kann?
Also die Bodenplatte ist mit dem PCB verschraubt und der Restliche kühler quasi bis auf die 4 Schrauben der GPU an der Platte?
- 2. Wo nimmt diese ebene Platte die Kühlkraft her, die Spawas stabiler zu halten als die Klebestücke vom Accelero? Es ist eben nur eine Platte ohne Lamellen
- 3. Kann man statt der Bodenplatte auch einfach sowas nehmen? Ich werde definitiv die rote Platte nehmen, wirkt für mich sicherer, endgültiger und scheint die Karte ja stabil zu halten, sogar im Furmark. Aber es wäre etwas für Leute, die keine rote Platte haben wegen abweichendem Kühler.
- 4. Wenn die original Wärmeleitpads kaputt sind: Wie dick müssen Ersatzpads sein und sind die elektrisch leitend?
Ansonsten: Rote Platte drauf, Accelero drauf, 2x NB X1 Rev. 3 drauf @5V (mit Kabelbindern verbunden und an den Stegen mit draht an den Heatpipes) und kühl wirds sein.
Ich hab jetzt den Musashi auf meiner 4870 - sauleise, selbst mit Standard-Lüftern. Allerdings werden die Spannungswandler beim FurMark(renamed) über 100° heiss - werde mir noch 2 Noctua P12 draufbauen und dann mal weitersehen....
