Radeon HD 4870 - S1 und Musashi im Test: Fazit
AMDs Radeon HD 4870 gibt es zwar mittlerweile in diversen Ausführungen, Silent-Fans werden damit jedoch nur bedingt glücklich. Wir testen mit dem Arctic Cooling Accelero S1 und Scythe Musashi zwei VGA-Kühler und geben Tipps, wie Sie ihre Radeon kalt stellen.
Quelle: http://www.pcgameshardware.de

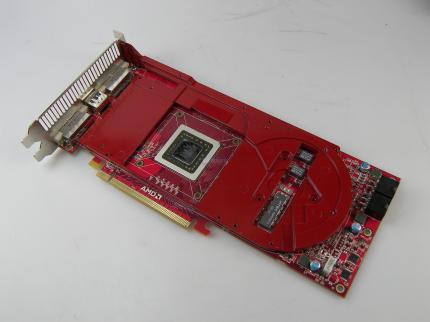

Radeon HD 4870: Karte mit montierter Bodenplatte
Radeon HD 4870 - Accelero S1 und Scythe Musashi im Test: Fazit
Um eine Radeon HD 4870 ausreichend zu kühlen, benötigt es mehr als nur eine kalte GPU. AMD hat dies gut erkannt und bestückt im Referenzdesign das komplette PCB mit einer kühlenden Platte.
Montieren Sie einen alternative Kühler ohne diese, müssen mit Abstürzen oder sogar einem Defekt rechnen. Der Accelero S1 wie auch der Scythe Musashi eignen sich vortrefflich, um in Kombination mit der roten Grundplatte die HD 4870 auf Temperatur zu halten.
Bildergalerie
In diesem Artikel
- Seite 1 Radeon HD 4870 - S1 und Musashi im Test: Einleitung
- Seite 2 Radeon HD 4870 - S1 und Musashi im Test: Montage der Grundplatte
- Seite 3 Radeon HD 4870 - S1 und Musashi im Test: Montage der Kühler
- Seite 4 Radeon HD 4870 - S1 und Musashi im Test: Temperaturen und Lautstärke
- Seite 5 Radeon HD 4870 - S1 und Musashi im Test: Fazit
- Seite 6 Bildergalerie
- Seite 1 Radeon HD 4870 - S1 und Musashi im Test: Einleitung
- Seite 2 Radeon HD 4870 - S1 und Musashi im Test: Montage der Grundplatte
- Seite 3 Radeon HD 4870 - S1 und Musashi im Test: Montage der Kühler
- Seite 4 Radeon HD 4870 - S1 und Musashi im Test: Temperaturen und Lautstärke
- Seite 5 Radeon HD 4870 - S1 und Musashi im Test: Fazit
Mach bitte mal ein Bild der Karte
HI,
ich habe mir die Sapphire ATI Radeon HD4870 Grafikkarte (PCI-Express, 1GB GDDR5 Speicher, Dual DVI, 1 GPU) (PC Komponenten) (11133-04-20R) geholt, die mir in 3D aber deutlich zu laut ist.
Ich habe die Karte noch nicht auseinander gebaut, will mir aber vielleicht einen Acellero draufsetzen. Reichen die Turbo-Module zur Kühlung aus und wie leise sind die?
Hat die Karte von Sapphire die rote Bodenplatte, oder nicht?
Wenn nicht, ich kann ich die Karte noch an den Händler zurückschicken und könnte mir noch eine andere holen.
Danke,
Butch
1) Ja, die Platte wird mit dem PCB verschraubt, der Kühlblock nicht - nur das Plastikchassis.
2) Die Platte hat mehr Oberfläche und einen viel höheren Anpressdruck.
3) Nein, nicht effektiv. Eine Alternative zur Platte könnte der angekündigte Zalman-SpaWa-Kühler sein.
4) Elektrisch leitend freilich nicht, die Pads sind iirc 1,5mm dick.
Tut mir leid für die Totengräberei, aber ich bin beim Googeln ob der Accelero auch für die 1 GB Version reicht, hierrauf gestoßen.
@Kabelbinder Methode: Genau so werd' ichs auch machen, nur dass ich die Kabelbinder unter die Stege des Lüftermotors lege. Dann sieht man fast nichts mehr und die Kabelbinder behindern die Lüfter auch nicht. Alternativ kann man ja auch islolierten Draht hernehmen, z.B. den für Weihnachtsgestecke mit der grünen Beschichtung, das Zeug oben zusammendrillen, mit ner Zange zusammendrücken und so platzieren und an den abisloierten Enden ein Bisschen Klebeband drum. Dann sieht man auch so gut wie nix mehr davon.
Nur nochmal zur roten Bodenplatte: Ich bekomme die Tage eine 4870 XXX 1gb von XFX, die ja den Referenzkühler hat.
Dazu ein "Paar" Fragen:
- 1. Sehe ich es richtig, dass man die Platte von hinten quasi wieder verschrauben kann?
Also die Bodenplatte ist mit dem PCB verschraubt und der Restliche kühler quasi bis auf die 4 Schrauben der GPU an der Platte?
- 2. Wo nimmt diese ebene Platte die Kühlkraft her, die Spawas stabiler zu halten als die Klebestücke vom Accelero? Es ist eben nur eine Platte ohne Lamellen
- 3. Kann man statt der Bodenplatte auch einfach sowas nehmen? Ich werde definitiv die rote Platte nehmen, wirkt für mich sicherer, endgültiger und scheint die Karte ja stabil zu halten, sogar im Furmark. Aber es wäre etwas für Leute, die keine rote Platte haben wegen abweichendem Kühler.
- 4. Wenn die original Wärmeleitpads kaputt sind: Wie dick müssen Ersatzpads sein und sind die elektrisch leitend?
Ansonsten: Rote Platte drauf, Accelero drauf, 2x NB X1 Rev. 3 drauf @5V (mit Kabelbindern verbunden und an den Stegen mit draht an den Heatpipes) und kühl wirds sein.
Ich hab jetzt den Musashi auf meiner 4870 - sauleise, selbst mit Standard-Lüftern. Allerdings werden die Spannungswandler beim FurMark(renamed) über 100° heiss - werde mir noch 2 Noctua P12 draufbauen und dann mal weitersehen....
