Radeon HD 4870 - S1 und Musashi im Test: Montage der Grundplatte
AMDs Radeon HD 4870 gibt es zwar mittlerweile in diversen Ausführungen, Silent-Fans werden damit jedoch nur bedingt glücklich. Wir testen mit dem Arctic Cooling Accelero S1 und Scythe Musashi zwei VGA-Kühler und geben Tipps, wie Sie ihre Radeon kalt stellen.
Quelle: http://www.pcgameshardware.de

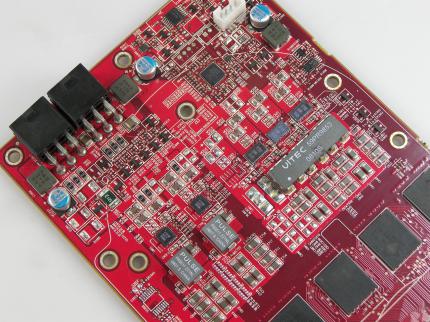

Radeon HD 4870: Die VRMs und der VRAM
Radeon HD 4870 - Accelero S1 und Scythe Musashi im Test: Die rote Platte
Der erste Schritt hin zu einer leisen und kühlen HD 4870 sieht die Demontage des vierteiligen Referenzkühlers vor. Dieser besteht aus einem Radiallüfter, einem Lufttunnel, dem eigentlichen Kühler sowie einer roten Metallplatte.
Lösen Sie zuerst die 14 Schrauben auf der Rückseite der Karte. Drehen Sie den Kühler beim Trennen vom PCB nicht, sonst zerstören Sie möglicherweise einen Teil der Wärmeleitpads. Unser Objekt der Begierde - die rote Platte - ist mit vier Schrauben mit dem Lufttunnel verbunden, drei Schrauben fixieren den Radiallüfter. Nach erfolgreicher Demontage der Platte befestigen Sie diese wieder am PCB der Radeon HD 4870 - VRAM und VRMs werden hierdurch vollständig abgedeckt.
Quelle: http://www.pcgameshardware.de

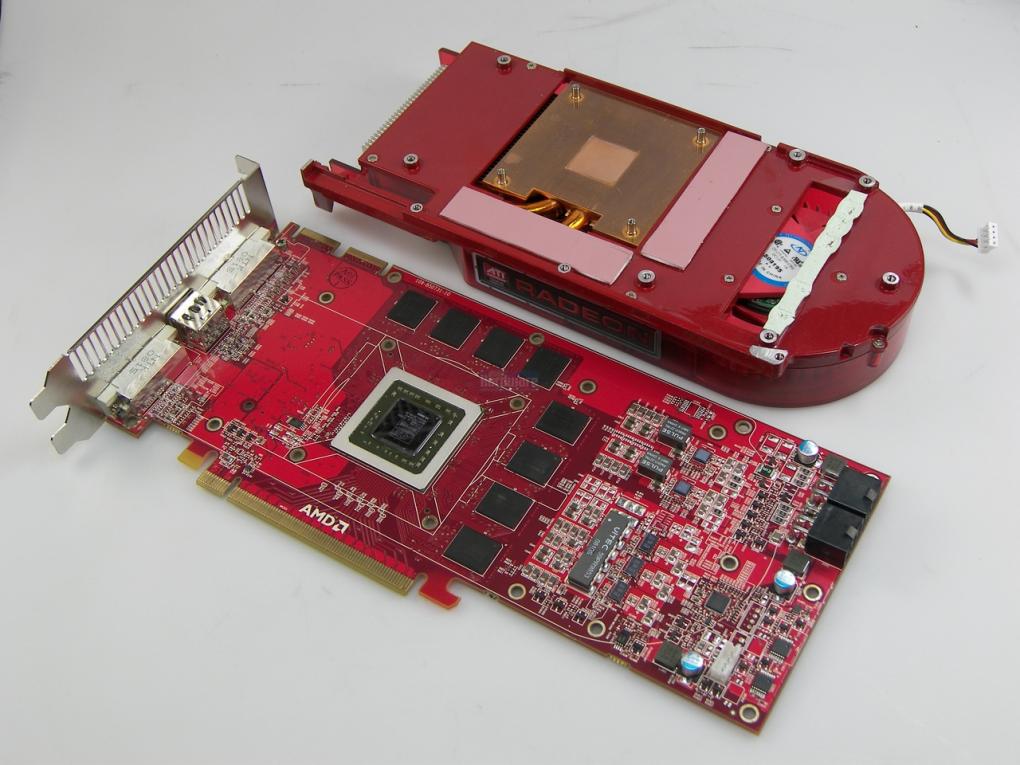

Radeon HD 4870: PCB und Referenzkühler getrennt
Quelle: http://www.pcgameshardware.de

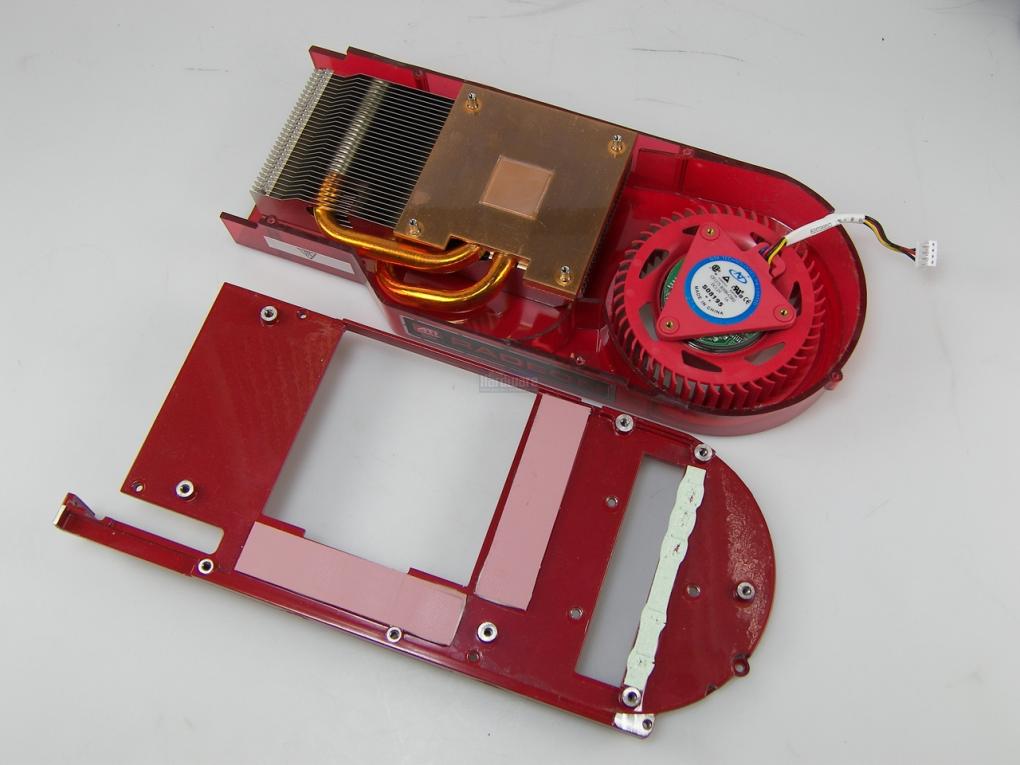

Radeon HD 4870: Referenzkühler zerlegt
Quelle: http://www.pcgameshardware.de

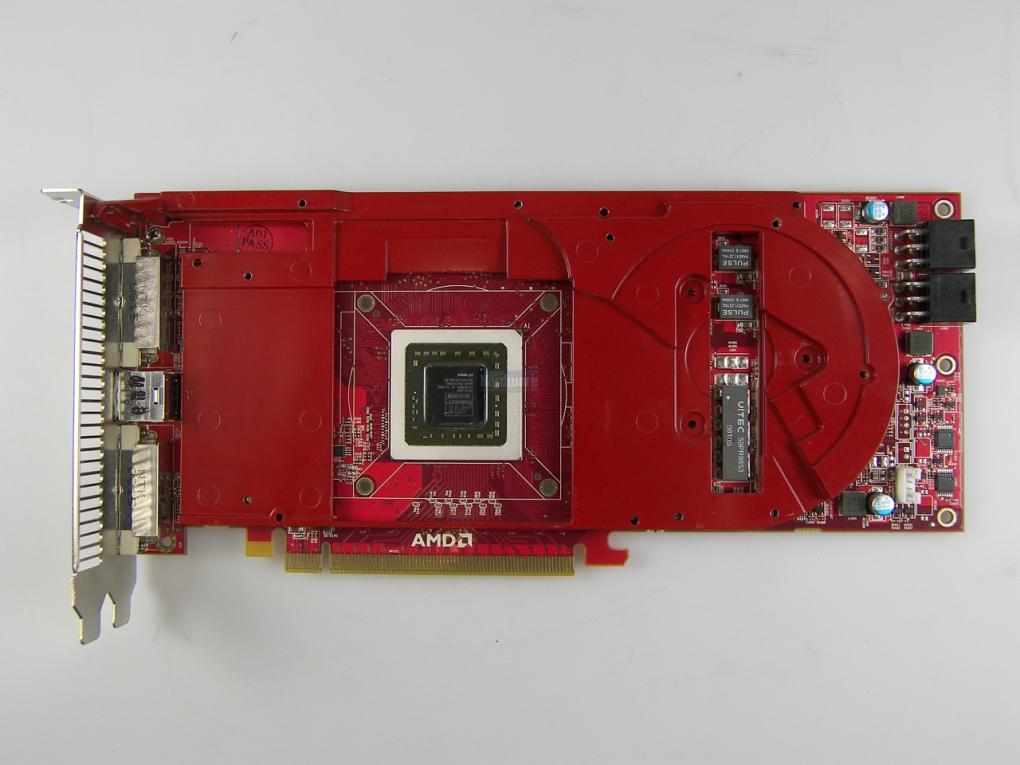

Radeon HD 4870: Karte mit montierter Bodenplatte
