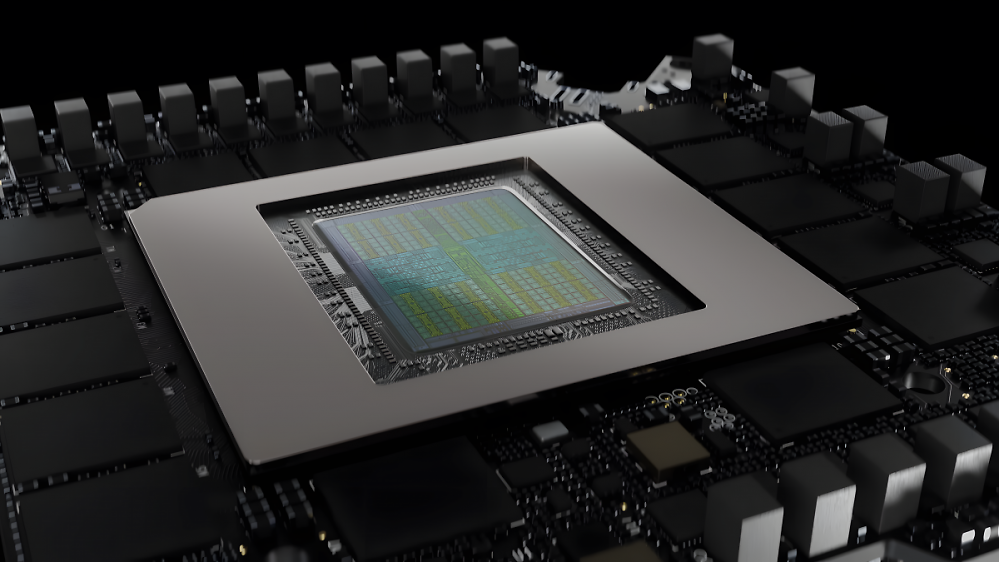

Geforce RTX 5000: Chipgrößen und Transistorzahlen bekannt - Packdichte stagniert
Im Nachgang zur Präsentation auf der CES hat Nvidia die Chipgrößen und Transistor-Anzahlen der neuen RTX-5000-Grafikkarten veröffentlicht. Bei der Packdichte tritt Gaming-Blackwell demnach auf der Stelle.
Nvidia hat auf der CES zwar die ersten RTX-5000-Grafikkarten angekündigt, nach der offiziellen Präsentation waren aber noch viele Fragen offen. Weitere Details zur Architektur kamen erst etwas später im Rahmen des Editor's Day, und für belastbare Leistungswerte muss man ohnehin den Launch der jeweiligen Grafikkarten abwarten. Im Voraus schon bekannt sind dafür die Chipgrößen und Transistor-Zahlen der neuen Gaming-Blackwell-GPUs: Diese hat Nvidia ebenso auf dem Editor's Day verraten - und sie wurden jüngst von 3D Center zusammengefasst.
Kein großer Sprung
Demnach kommt der GB202 mit 92,2 Milliarden Transistoren auf 750 mm², der GB203 mit 45,6 Milliarden Transistoren auf 378 mm² und der GB205 mit 31,0 Milliarden Transistoren auf 294 mm². Obwohl Nvidia bei den neuen Grafikkarten auf die 4-nm-Fertigung statt der bisher genutzten 5-nm-Fertigung setzt, steigt die Packdichte dabei offenbar kaum an. Die GPU GB202, die in der RTX 5090 zum Einsatz kommen wird, schneidet mit 122,9 Millionen Transistoren pro mm² noch am besten ab. Der Wert des Vorgängerchips AD102 - 125,3 Millionen Transistoren pro mm² - bleibt aber unerreicht.
| GPU | Transistoren | Chipfläche | SMs | Transistoren pro mm² | SMs pro mm² |
|---|---|---|---|---|---|
| GB202 | 92,92 Mrd. | 750 mm² | 192 | 123,9 | 0,256 |
| AD102 | 76,3 Mrd. | 609 mm² | 144 | 125,3 | 0,236 |
| GB203 | 45,6 Mrd. | 378 mm² | 84 | 120,6 | 0,222 |
| AD103 | 45,9 Mrd. | 379 mm² | 80 | 121,1 | 0,211 |
| GB205 | 31,0 Mrd. | 263 mm² | 50 | 117,9 | 0,19 |
| AD104 | 35,8 Mrd. | 294 mm² | 60 | 121,8 | 0,204 |
Auffällig schwach schneidet zudem der GB205-Chip ab - mit nur 117,9 Millionen Transistoren pro mm². Passend dazu kommen dort auch nur vergleichsweise weniger Shader Multiprocessors (SMs) pro Fläche unter - 0,19 statt - im Extremfall - 0,256 beim GB202. Nachdem ein Teil der Chipfläche aber von anderen Schaltungen wie etwa dem Speicherinterface belegt werden, sind größere Schwankungen hier nicht ungewöhnlich.
Aus technischer Sicht spannend dürften insbesondere die Modelle Geforce RTX 5080 und Geforce RTX 5070 Ti werden, die auf dem GB203 basieren. Dieser liegt sowohl bei den Transistoren als auch bei der Chipfläche nahezu exakt auf dem Niveau des AD103 (RTX 4070 Super, RTX 4080 (Super)), sodass sich hier die Vorteile durch die neue Gaming-Blackwell-Architektur und die verbesserte Fertigung direkt zeigen dürften. Mehr dazu wird man wohl zum Release der neuen Modelle erfahren: Tests zur RTX 5090 sollen angeblich am 24. Januar erscheinen, Berichte zur RTX 5080 folgen angeblich am 29. Januar.
Was erwarten Sie von Nvidias RTX-5000-Generation? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: 3D Center
