Chiplets überall: Neues Patent von Intel - auch GPUs werden zerlegt
In einem neuen Patent beschreibt Intel einen extremen Chiplet-Ansatz, bei dem ein SoC komplett zerlegt wird. Das betrifft unter anderem auch die GPU, die so flexibel erweitert werden könnte.
Intels neue Desktop-Prozessoren vom Typ Arrow Lake / Core Ultra 200 erfüllen zwar nicht alle Erwartungen - Stichwort Gaming-Leistung. Technisch macht das Unternehmen damit aber einen wichtigen Schritt: Mit dieser Generation setzen nun beide großen x86-CPU-Hersteller weitgehend auf Chiplets. Der Ansatz unterscheidet sich dabei bislang - Intel zerstückelt das Gesamtprodukt in einzelne Funktionsblöcke, während AMD schon seit Langem die CPU auslagert und aufteilt. In Zukunft dürfte aber bei beiden Unternehmen die Richtung klar sein: Immer mehr Chiplets, die zusammenarbeiten.
Geteilte GPU
Genau für diesen Weg spricht ein neues Patent von Intel, in dem das Unternehmen eine starke Zerteilung von SoCs anspricht. Erstmals für das Unternehmen geht es dabei auch explizit um eine Chiplet-GPU, bei der die Shader auf mehrere Chips verteilt sind. Intel fasst das Patent aber noch deutlich weiter - auch andere Elemente wie CPUs und das Speicherinterface können aufgeteilt werden.
"Embodiments described herein provide techniques to disaggregate an architecture of a system on a chip integrated circuit into multiple distinct chiplets that can be packaged onto a common chassis. In one embodiment, a graphics processing unit or parallel processor is composed from diverse silicon chiplets that are separately manufactured."
"Die hier beschriebenen Techniken ermöglichen es, die Architektur eines integrierten System-on-Chip-ICs in mehrere unterschiedliche Chiplets aufzuteilen, die in einem gemeinsamen Gehäuse untergebracht werden können. In einer Ausgestaltung besteht eine Grafikverarbeitungseinheit oder ein Parallelprozessor aus verschiedenen Siliziumchiplets, die separat hergestellt werden."
Quelle: Free Patents Online

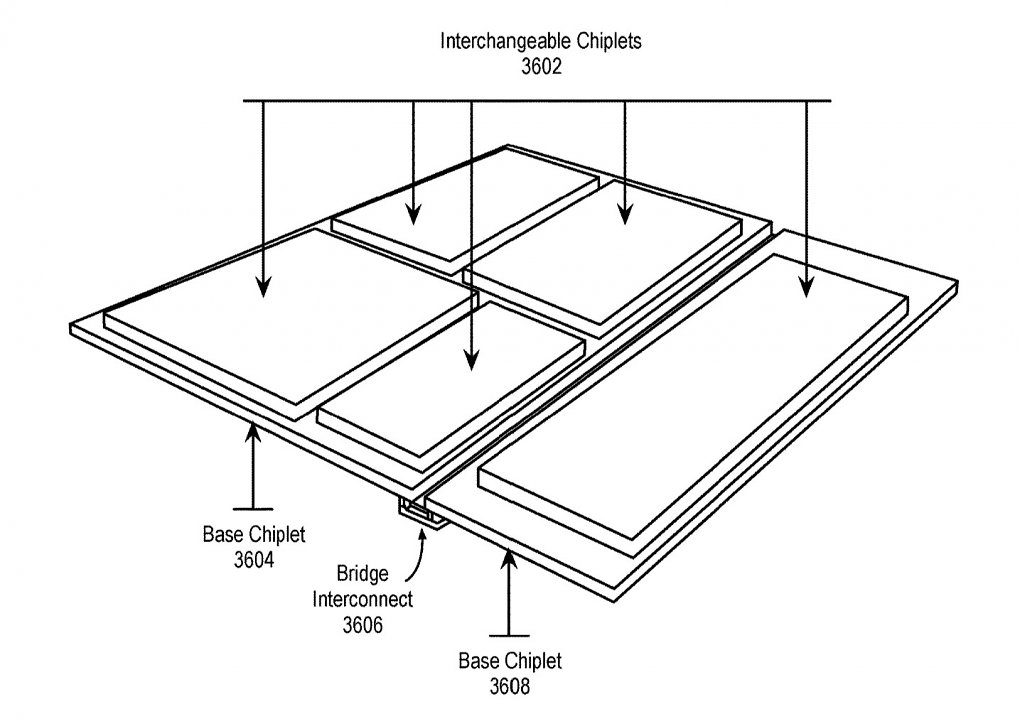

Neben dem üblichen Chiplet-Aufbau werden auch Interposer-Verbindungen angesprochen.
Quelle: Free Patents Online

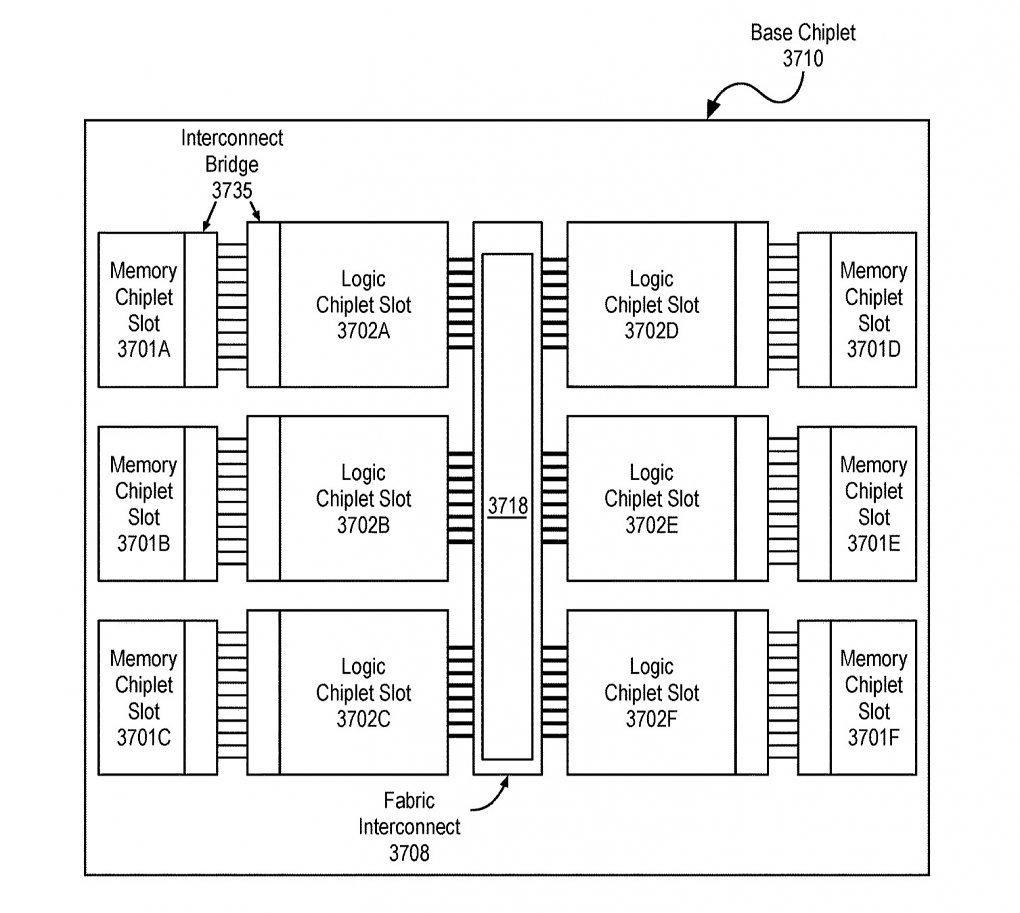

Teil des Konzepts sind "Slots", die bestückt werden können, es aber nicht müssen.
Das Unternehmen will dabei betont flexibel bleiben, einzelne Speicherchips können so beispielsweise hinzugefügt oder weggelassen werden - und bei Chiplets anderen Typs dürfte das kaum anders sein. Zudem sollen auch Verbindungen zwischen unterschiedlichen Interposern möglich werden, sodass am Ende wohl ein weitgehend frei konfigurierbarer Produktkatalog auf Basis einiger weniger Chips entstehen könnte.
Quelle: Free Patents Online

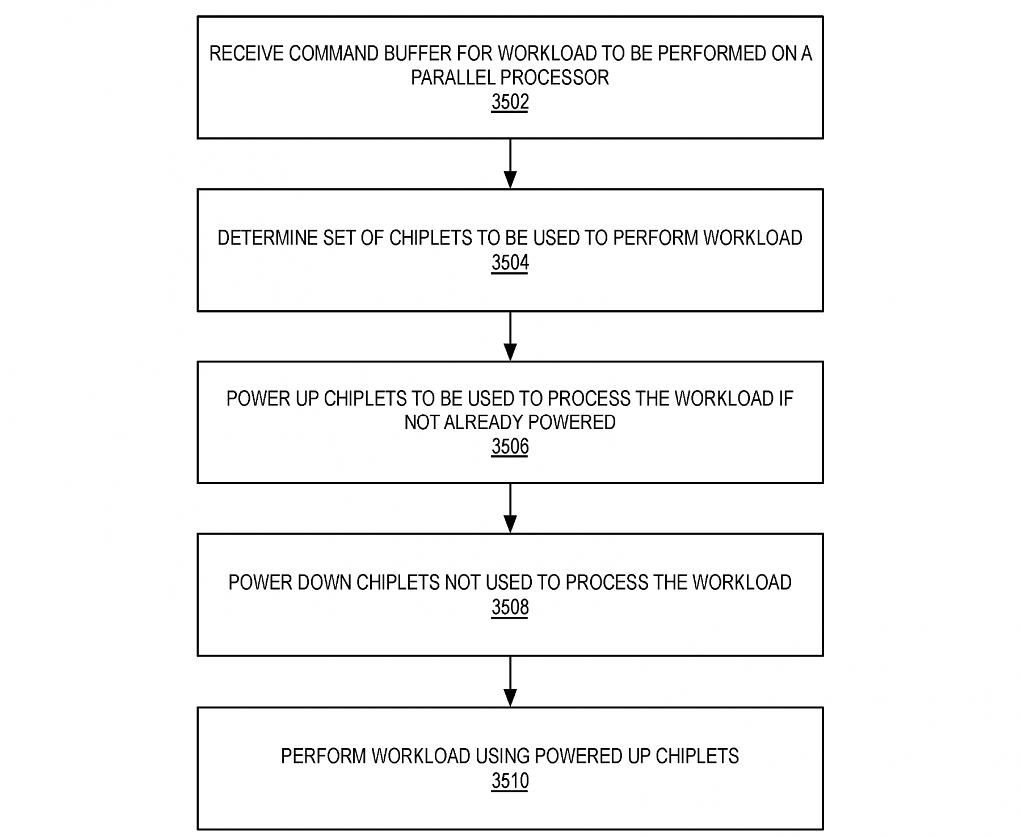

Unter anderem wird eine Lastverteilung auf die unterschiedlichen Chiplets angesprochen. Was nicht benötigt wird, wird dabei individuell deaktiviert.
Passend dazu: Intel: Unbekannte IGP zeigt sich mit 128 Compute Units auf GFX Bench
Wann und inwiefern das Patent in konkreten Produkten Anwendung finden wird, bleibt dabei abzuwarten. Insbesondere bei GPUs fehlen bislang entsprechende Versuche - zumindest im Endkunden-Segment. AMD setzt zwar mit RDNA 3 auf einen Chiplet-Aufbau, durch diesen wird aber nur das Speicherinterface ausgelagert. Eine Aufteilung in mehrere Shader-Chiplets war bislang hingegen noch nicht zu sehen - und momentan ist noch unklar, welcher der GPU-Hersteller hier am Ende der Erste sein wird. Durch das Patent ist nun aber zumindest gesichert, dass auch Intel das Thema auf dem Schirm hat.
Wann kommt die erste "echte" Chiplet-GPU für Spieler? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: Free Patents Online via X (@Underfox3) / Wccftech
