Wie im Video des Youtube-Kanals Actually Hardcore Overclocking beschrieben, trifft die Problematik der gebündelten und ergo "blinden Stromzufuhr" nicht auf die RTX 3090 Ti mit den drei Shunt-Widerständen zu. Als Testkandidat erhebt sich Legende EVGA mit der RTX 3090 Ti FTW 3 Ultra, die wie in der vorherigen Seite ebenfalls das Szenario mit komplett gekappten 12-Volt-Leitungen durchläuft. Der Erwartung entsprechend bootet die EVGA bei einem gekappten 12-Volt-Ader-Paar nicht - das Bild bleibt schwarz, die Warn-LEDs signalisieren einen fehlerhaften Anschluss.
Quelle: PCGH

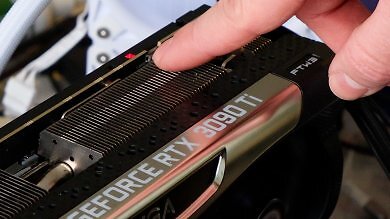

Mit zwei fehlenden 12-V-Leitungen verweigert die RTX 3090 Ti von EVGA den Dienst.
Quelle: PCGH

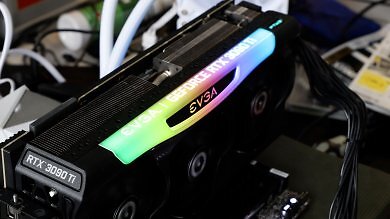

Die EVGA lebt, zumindest mit ordnungsgemäßem Anschluss bootet die Karte ohne Probleme.
Gegencheck mit Asus
Die neue ROG-Astral-Serie von Asus setzt sich als Custom-Modell von der Founders Edition in mehreren Punkten ab. Die spannendsten Zusätze sind die einzeln platzierten Shunt-Widerstände aller 12-V-Adern des 12V-2×6-Anschlusses. Die Karte registriert die Ampere der einzelnen Kabel und könnte, sofern nicht anders von Nvidia vorgegeben oder spezifiziert, als Folge dieser Information etwa einen Boot verhindern.

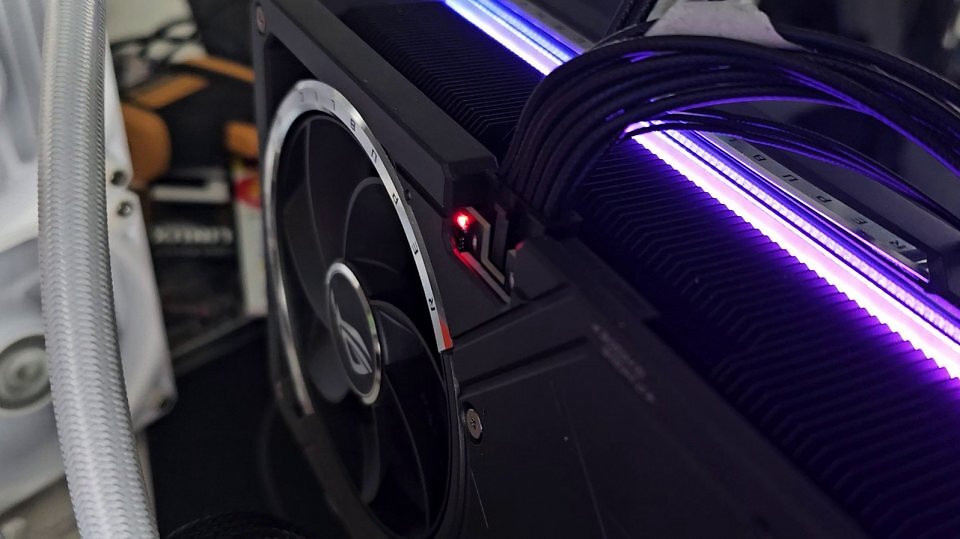

Quelle: PCGHFehlen 12-Volt-Leitungen, blinkt eine rote LED über dem 12V-2×6-Anschluss der Asus ROG Astral. Sonst wird die Karte in keinster Weise eingeschränkt. Durch die Shunt-Widerstände wären mehr als genug Daten vorhanden.
Im Falle unserer getesteten Asus ROG Astral Geforce RTX 5080 ist das Feature jedoch eher ein seichter Bonus. Grund: Die Karte bootet ohne Probleme. Die Last der Adern über die Spezifikation hinaus sowie fehlende Leitungen werden zwar bemerkt. Außer der roten Warn-LED, die recht schnell übersehen werden kann, und einem kleinen Hinweis in der Asus GPU-Tweak-Software ergibt sich daraus jedoch nichts Auffälliges. Immerhin: Wer sich der physischen LED bewusst ist und die Software verwendet, hat zumindest eine Chance, auch ohne Last Schlimmeres zu verhindern. Andere Hersteller folgen dagegen dem Vorbild des Chip-Herstellers.
Meinungen
Zwischenfazit
Sofern die Ampere-Verteilung, aus welchen Gründen auch immer, stark unterschiedlich ausfällt, können Überbelastungen für zu hohe Anschlusstemperaturen sorgen. Je konzentrierter die Belastung einzelner 12-V-Stränge, umso stärker auch die Schmorgefahr. Einen effektiven Schutzmechanismus gibt es aufseiten der Grafikkarte nicht. Eine gerade für die High-End-Klasse naheliegende Lösung wären sechs Shunt-Widerstände aller 12-V-Adern mit entsprechender Überwachung der Karte gewesen. Mögliche Ursachen von gravierend unterschiedlichen Stromstärkenverteilungen gibt es zahlreiche: Verunreinigungen beim Kontakt, verschobene Rahmen/Pins wie bei den alten Molex-Buchsen, unbemerkte Defekte wie Kabelbrüche etc. Als Anwender können nicht nur Schäden bei Fehlverhalten, sondern auch bei an sich korrekter Vorgehensweise entstehen. Bei schlecht gecrimpten Anschlüssen können Kontakte unbemerkt, gerade bei feineren Steckern, rausgedrückt werden (durch Kante auf Kante mit Druck beim Anschließen etwa).
Der durchschnittliche Nutzer hat keine nennenswerte Chance, solche Fälle effektiv vorzubeugen - abseits von aufwendigeren Sicherheitsmaßnahmen wie Temperatursensoren an den Buchsen oder dem Prüfen der Lastverteilung über eine Amperezange. Am ehesten können Kandidaten wie die Asus ROG Astral mit zusätzlichen Messpunkten und der Warn-LED arglose Anwender rechtzeitig warnen. Schade ist dabei jedoch die fehlende Konsequenz beim Erkennen von Problemen. Zwar mag ein Bootstop beim Zusammenbau ärgerlich wirken. Schlimmer ist jedoch das physische und letztlich vermeidbare Schmoren sehr teurer High-End-Hardware.
Update
Mittlerweile hat Roman "der8auer" Hartung ein Folgevideo veröffentlicht und grundlegend dieselben Probleme und Schlussfolgerungen nochmal separat hervorgehoben.
