Galax GTX 1070 Katana: GP104-300 mit Single-Slot-Kühlung [Update]

Update vom 18.04.17:

KFA2, der europäische Ableger von Galax, hat die Geforce GTX 1070 Katana im Rahmen einer Pressemitteilung offiziell angekündigt. Die UVP liegt bei 419 Euro (inklusive 19-prozentiger Mehrwertsteuer), wobei der Straßenpreis in Anbetracht der anderen KFA2-Modelle noch unter die 400-Euro-Marke sinken sollte.

Originalartikel vom 15.04.17:

Der Nvidia-exklusive Boardpartner Galax bietet die derzeit die flachste Ausführung von Nvidias Geforce GTX 1070 mit beschnittener GP104-GPU an. Die sogenannte Galax GTX 1070 Katana ist auf eine Bauhöhe von nur einem Slot beschränkt, es gibt keine andere Grafikkarte im Single-Slot-Design, welche eine ähnliche Leistung erreicht. Die Galax GTX 1070 Katana ist 267 Millimeter lang, 124 Millimeter breit und nur 19 Millimeter hoch. Die Rückseite der Grafikkarte ist im Gegensatz zu Nvidias Founders-Edition nicht mit einer Backplate ausgestattet, was mit dem Fokus auf geringere Ausmaße übereinstimmt.

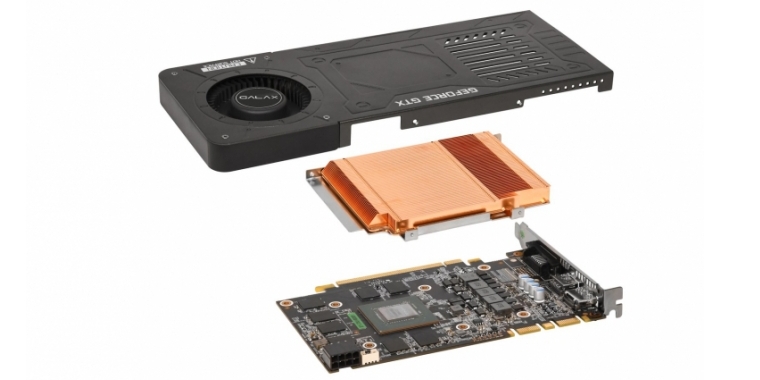

Die Kühlerabdeckung der Katana ist aus grau lackiertem Metall gefertigt und mit zwei Aufschriften versehen: Abgesehen von dem Schriftzug "Geforce GTX" ist auch ein Warnhinweis auf der Abdeckung angebracht, der vor einer heißen Oberfläche warnt. Der Kühlerdeckel dient demnach auch als Teil der Kühlung. Der eigentliche Kühlkörper verwendet eine Verdampfungskammer mit vernickelter Bodenplatte, von welcher aus die Wärme in eine große Anzahl von unvernickeltem Kupferfinnen geleitet wird. Ein einzelner Radiallüfter mit Galax-Aufkleber treibt die Luft durch die Kühlung. Da die drei Anschlüsse der Galax GTX 1070 Katana - ein Displayport-1.4-Ausgang, ein HDMI-Anschluss nach dem 2.0-Standard und ein DVI-D-Ausgang - den größten Teil der Slotblende belegen, sind nicht nur dort Öffnungen für den Luftstrom angebracht. Auch in die Kühlerabdeckung sind Öffnungen eingearbeitet, was dafür sorgt, dass zumindest ein bestimmter Anteil der erwärmten Luft im Gehäuse verbleibt. Eigentlich ist das Direct-Exhaust-Prinzip von Grafikkarten mit Radiallüftern dafür bekannt, dass, im Gegensatz zu offenen GPU-Kühlern mit Axiallüftern, sämtliche Warmluft aus dem Gehäuse befördert wird.

Die Galax GTX 1070 Katana verwendet ein eigens vom Hersteller entwickeltes PCB, welches im Vergleich zum Referenzdesgin verkürzt wurde. Der Kühler überragt das Schaltbrett, insbesondere der Lüfter ist hinter diesem angebracht. Wahrscheinlich erlaubt dies eine Reduzierung der Bauhöhe um einige Millimeter. Galax stattet die neue Low-Profile-Variante der GTX 1070 mit einem einzelnen Acht-Pin-Stromanschluss aus. Damit wären rechnerisch bis zu 225 Watt Stromverbrauch möglich, 150 Watt durch den Acht-Pin-Stecker sowie 75 Watt durch den PCIe-Anschluss, jedoch ist der Verbrauch auf maximal 150 Watt begrenzt.

Der Grundtakt der GPU liegt mit 1.516 MHz nur um 8 MHz über dem Referenzwert von Nvidia. Die Galax GTX 1070 Katana boostet nominell mit 1.708 MHz statt der 1.683 MHz der Founders-Edition. Dies entspricht einer Steigerung von 25 MHz; praktisch boosten Nvidia-Grafikkarten dank GPU-Boost 3.0 stets etwas mehr, falls Leistungsaufnahme und Temperatur dies zulassen. Hierbei scheint die Katana-Version durch den kleinen Kühlkörper weniger Spielraum zu bieten. Über Verfügbarkeit und Preis hat der Hersteller noch keine Angaben gemacht.

Quelle: Computerbase.de
