Zotac ZBox Magnus: Teardown zeigt ungewöhnliche PCIe-Stromlösung für RTX 5060 Ti
Ein Teardown enthüllt eine ungewöhnliche Stromversorgung der RTX 5060 Ti im ultrakompakten Zotac ZBox Magnus: Statt eines 8-Pin-Anschlusses setzt Zotac auf einen Hybrid-PCIe-Ansatz - mit Vorteilen, aber auch Risiken.

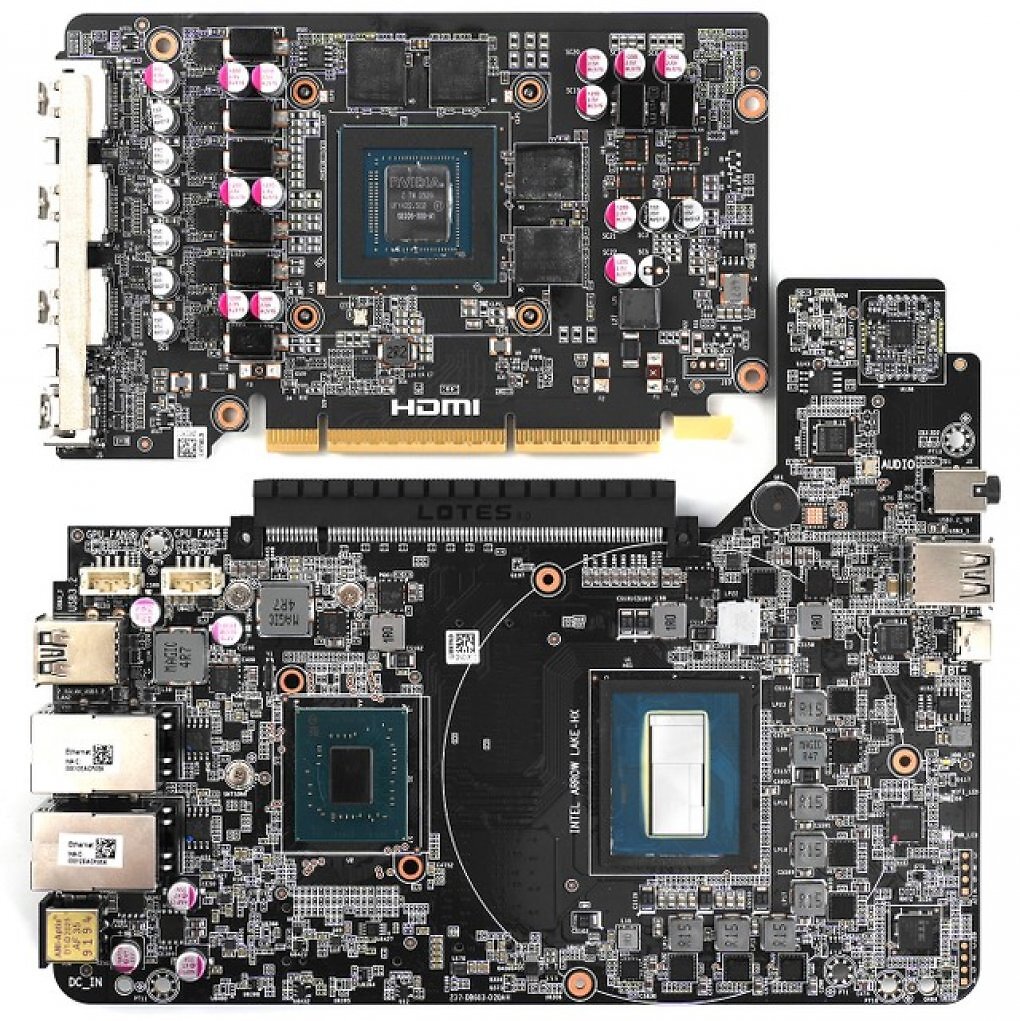

Zotac sorgt einmal mehr für Diskussionen in der PC-Hardware-Community: Bei einer detaillierten Analyse des kompakten Mini-PCs ZBox Magnus (EN275060TC) zeigt sich, dass der Hersteller die verbaute Desktop-Variante der Nvidia Geforce RTX 5060 Ti 16 GB auf eine technisch ungewöhnliche Art mit Strom versorgt. Dies geht aus einem aktuellen Teardown hervor, bei dem auch das Mainboard und die interne Verkabelung des 2,65-Liter-Systems genau untersucht wurden.

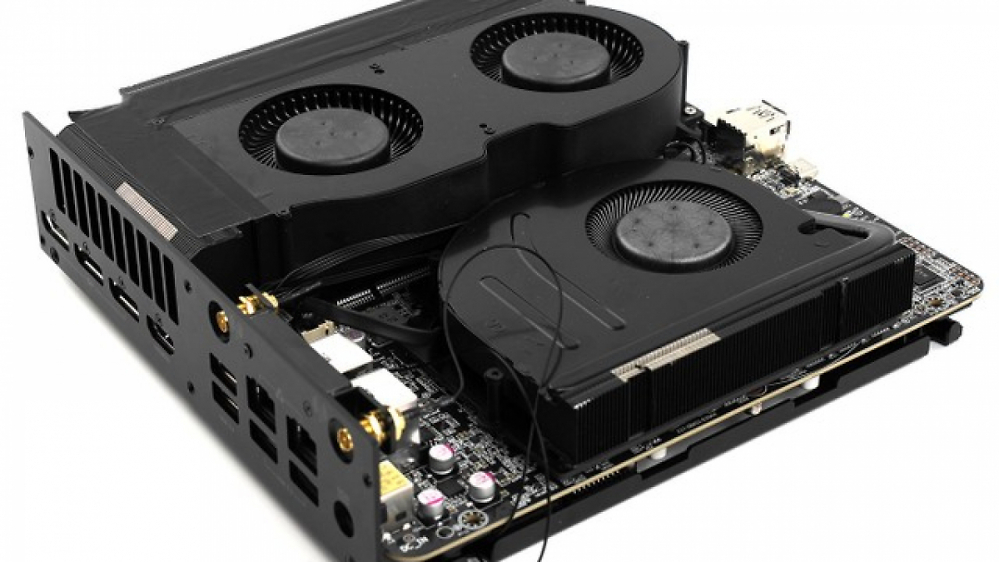

Der ZBox Magnus mit der RTX 5060 Ti, der bereits zuvor als "einer der kleinsten Mini-PCs mit vollwertiger Desktop-Grafikkarte" vorgestellt wurde und in Deutschland erhältlich ist, kombiniert einen Intel Core Ultra 7 mit der Geforce RTX 5060 Ti in einem Gehäusevolumen von nur 2,65 Litern. Für ein derart kompaktes System ist diese Hardware-Kombination außergewöhnlich: Zum einen müssen alle Komponenten in das kleine Gehäuse passen, zum anderen muss die entstehende Abwärme zuverlässig abgeführt werden.
Quelle: HKEPC
Zotac ZBox Magnus: Teardown zeigt ungewöhnliche PCIe-Stromlösung für RTX 5060 Ti
Hybridansatz statt externer Stromanschluss
Der eingehende Blick ins Innere bestätigt: Zotac verzichtet bei diesem Modell tatsächlich auf einen separaten externen 8-Pin-Stromanschluss für die RTX 5060 Ti. Stattdessen nutzt das System einen speziellen "Hybrid PCIe x8 + x8"-Ansatz über die PCIe-Schnittstelle, bei dem ein Teil der PCIe-Verbindung sowohl Daten- als auch Leistungsübertragung übernimmt. Dieser ungewöhnliche Aufbau soll die gesamte Leistung der GPU über die internen Leiterbahnen und Steckverbindungen bereitstellen, ohne dass ein klassischer externer Stromanschluss notwendig ist. Konzeptionell erinnert das ein wenig an das BTF-Design von Asus.
Laut Teardown ermöglicht dieser Aufbau die Versorgung der Grafikkarte mit etwa bis zu 180 W, was dem typischen Leistungsbedarf einer Standard-RTX-5060-Ti entspricht. Gleichzeitig bietet die Lösung Vorteile beim Platzbedarf und beim Kabelmanagement in einem sehr kompakten Gehäuse. Allerdings bleibt abzuwarten, wie sich diese technische Umsetzung hinsichtlich Langzeitstabilität, thermischer Belastung und möglicher Verschleißerscheinungen unter Dauerlast verhält - Faktoren, die gerade bei kleinen Systemen mit leistungsstarken GPUs kritisch sein können. Zudem erschwert die Sonderlösung den Austausch bei Defekten. Den Kompromiss muss man für ein derart kompaktes Design wohl eingehen.
Schon zuvor hatten wir über Zotacs Ambitionen berichtet, leistungsfähige Desktop-Hardware in besonders kompakte Rechner zu zwängen. Ein neuer 8,5-Liter-Mini-PC liefert RTX-5070-Ti-Power im Kompaktformat. Unter dieser Meldung berichtet ein Nutzer aber auch von seinen Erfahrungen mit seinem Zotac Magnus und einer Geforce RTX 3070, die dann zum RMA-Fall wurde.
Was halten Sie von Zotacs Mini? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die Forenregeln. Folgen Sie uns außerdem für Neuigkeiten in der Hardware-Welt oder unsere exklusiven Inhalte gern auf Whatsapp und X. Unsere Video-Inhalte (oftmals gewürzt mit einer Prise Humor) finden Sie bei Youtube, Instagram und Tiktok.
Quellen: HKEPC, Uniko's Hardware Tweet, WCCFTech
