Kratzer im CPU-Heatspreader: der8auer misst die Temperaturunterschiede

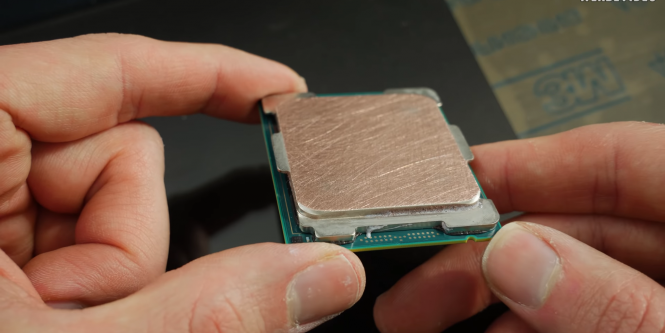

Heatspreader dienen als Wärmebrücke zwischen dem Prozessor und dem CPU-Kühler. Doch was passiert mit den Temperaturen, wenn eine Unachtsamkeit in einem Kratzer oder gar mehrere auf dem Kupfer resultiert? Roman "der8auer" Hartung hat einen Heatspreader mit 40er- bis 1.200er-Schleifpapier bearbeitet und die Temperaturentwicklung dokumentiert.
Auf Prozessoren sitzen Heatspreader, die aus Kupfer gefertigt und vernickelt werden. Sie haben im Wesentlichen drei Funktionieren: Sie schützen den Siliziumchip vor mechanischen Auswirkungen, stabilisieren das Package und vergrößern die Auflagefläche für den CPU-Kühler. Je besser der Kontakt ausfällt, desto besser lässt sich der Prozessor kühlen. Da Kupferoberflächen niemals 100-prozentig eben sind, kommt Wärmeleitpaste zum Ausgleich von Unebenheiten zum Einsatz.
Findet man einen oder mehrere Kratzer im Heatspreader oder auch in der Bodenplatte des CPU-Kühlers vor, sorgt das bei den meisten Nutzern erst einmal für Ärger. Inwiefern dieser berechtigt ist, hat sich Roman "der8auer" Hartung angesehen. Er hat zum Testen einen Core i9-7920X herangezogen - ungeköpft, weil sich Flüssigmetall unter dem Heatspreader beim Aus- und Einbau umverteilen könnte, was die Ergebnisse beeinflussen würde.
Temperaturentwicklung von CPU mit geschliffenem Heatspreader
Mit einer Custom-Wasserkühlung samt 360-mm-Radiator erreicht der Core i9-7920X ab Werk, also unverändert, eine Durchschnittstemperatur von 84,3 Grad Celsius unter Volllast mittels Prime 95. Der kühlste Kern erreicht 77, der heißeste 91 °C. Mit 40er-Schleifpapier lagen die Temperaturen bei 81/86,2/93 °C. Die Körnung ist so grob, dass sie tiefe Furchen in dem Kupfer hinterlässt. Zuschauer müssen an dieser Stelle allerdings beachten, dass der8auer den Heatspreader plan geschliffen hat - ab Werk gibt es immer kleine Verformungen, welche den Kontakt verschlechtern. Aus diesem Grund lassen sich die Ergebnisse mit dem 40er-Schleifpapier besser mit jenen des 1.200ers vergleichen. Der heißeste Kern bleibt dort fünf Grad Celsius kühler. Die durchschnittliche Temperatur sinkt um gut 4 °C. Der kühlste Kern erreicht 74 statt 81 °C. Das entspricht einer Differenz von maximal 7 °C.
Quelle: Roman "der8auer" Hartung

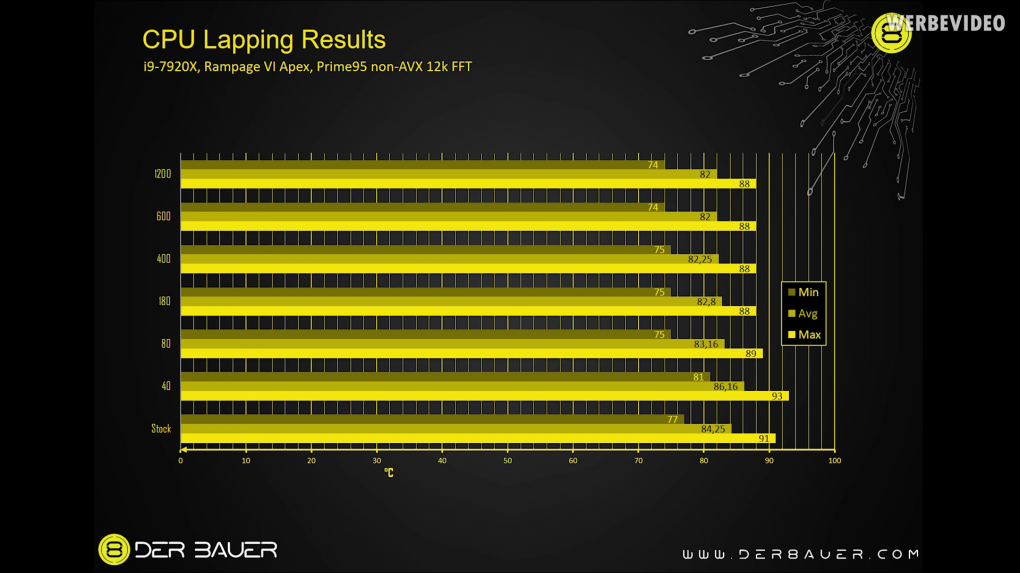

Kratzer im CPU-Heatspreader: der8auer misst die Temperaturunterschiede (1)
Unterm Strich machen Kratzer auf einem Heatspreader oder Kühlerboden weniger aus, als man annehmen könnte. Das Messergebnis mit dem 40er-Schleifpapier stellt wohlgemerkt einen Extremfall dar, bei dem die komplette Oberfläche zerkratzt ist. Prime 95 erzeugt eine CPU-Last, an die kaum ein Spiel herankommt. Bei einem einzelnen Kratzer dürfte es im Spielebetrieb kaum einen Einfluss geben.
