Lakefield Die Shot: Bild des Big-Little-Aufbaus macht die Runde
Ein Bild des Big-Little-Aufbaus von Lakefield macht die Runde, Der Die-Shot wurde auf Imgur gefunden und zeigt die Anordnung der Elemente auf einer der gestapelten Ebenen.
Seit einigen Tagen machen bereits Gerüchte zu Intels Lakefield. Acht "kleine" und acht "große" Kerne würden gemeinsam mit der Grafikeinheit in einem Package sitzen, heißt es. Laut der inoffiziell veröffentlichten Grafik besteht eine CPU aus 8+8 Kernen und hat eine TDP von 125 Watt, wobei auch 150 Watt möglich sein könnten. Als Sockel bringt die Quelle den LGA 1700 in die Gleichung. Der wird sogar schon länger als Nachfolger des Sockel LGA 1200 gehandelt.

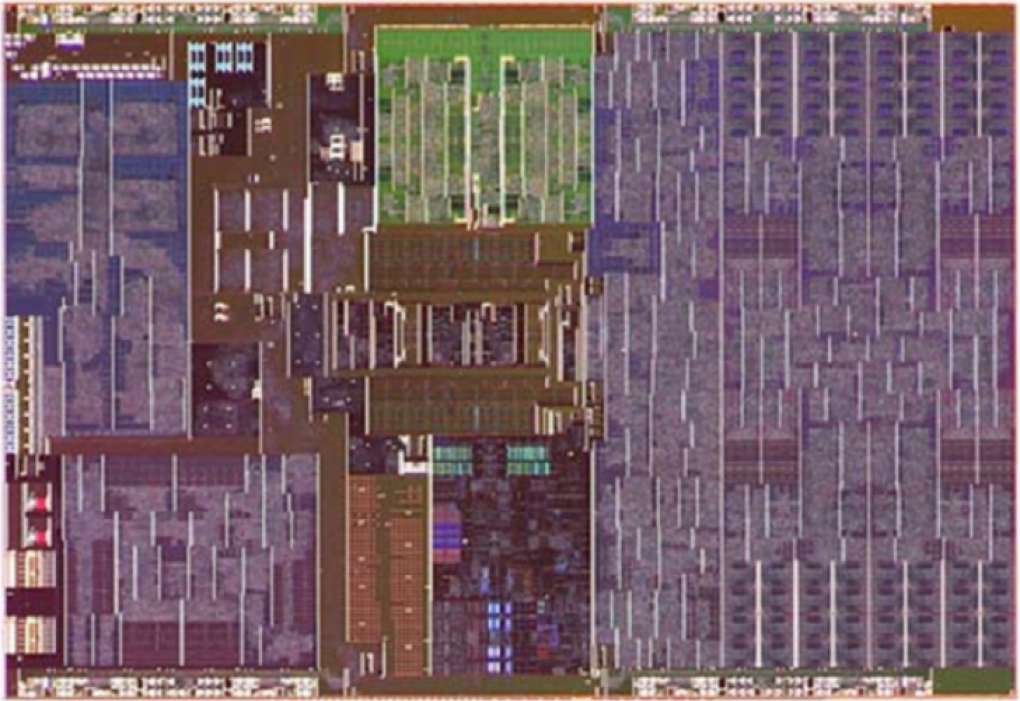

Zu jenem Chip macht nun auch ein Die-Shot die Runde, der angeblich 82 mm² misst. Das wäre relativ Kompakt angesichts der Menge der Kerne und etwa auf dem Niveau eines Broadwell-Y-Zweikerners. Auf dem Die-Shot erkennt man einen recht auffälligem, grünen Bereich, bei dem es sich um die Tremont-Kerne handeln soll, die 5,1 mm² belegen. Der dunkle Bereich darunter sollen die Sunny-Cove-Kerne sein. Der große, rechte Bereich ist die integrierte Grafikeinheit mit Media- und Display-Engine. Links sitzt der Uncore-Bereich.

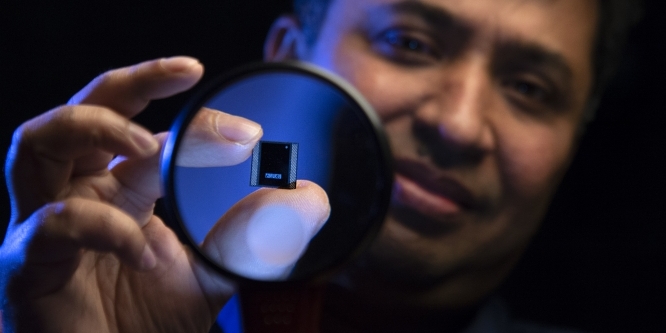

Komplett neu wäre ein solcher Aufbau nicht. Als Teil des Projekts Foveros hatte Intel bereits vor einiger Zeit Lakefield vorgestellt, wo man einen schnellen Sunny-Cove-Kern mit vier schwächeren Tremont-Kernen kombiniert. Beide laufen in 10 nm vom Band und werden zusammen mit dem I/O-Controller, der Grafikeinheit und DRAM-Chips übereinandergestapelt. Das Prinzip erinnert an den Big-Little-Ansatz von ARM-Prozessoren.
Auch lesenswert: Intels Lakefield: Mehrschicht-Prozessor zeigt sich
Anders als Alder Lake-S bedient Lakefield jedoch das Notebook-Segment und da auch noch längst nicht alle Geräteklassen. Intel hat vor allem den "thin-and-light"-Formfaktor im Blick, etwa Geräte mit Klappbildschirm. Ende 2020 soll Lakefield beispielsweise im Surface Neo von Microsoft zum Einsatz kommen. Das Hauptaugenmerk von Lakefield liegt auf der Energieeffizienz: Bei alltäglichen Aufgaben sollen die schwächeren Kerne vollkommen ausreichen, verlangt die Anwendung mehr Leistung, kann sie bei Bedarf immer noch auf den schnelleren Kern zurückgreifen.
Quelle: Imgur, via Anandtech
Quelle: Imgur
Lakefield Die Shot: Bild des Big-Little-Aufbaus macht die Runde (2)
Schon allein die Größe sollte doch schon als Indiz ausreichen dass das sich so nicht ausgehen kann, wenn man bedenkt wie groß schon allein ein 7nm Zen2 Core Chiplet ist, da sind nur acht Kerne und Cache, ohne I/O und iGPU.
Lakefield ist ein 4 Temont's + 1 Sunny Cove Design (etwa 5 - 7 W) und deutlich konkreter als das "irgendwann" erscheinende Alder Lake S Design mit 8 + 8 bisher nicht näher spezifizierten Kernen und mit bis zu 125 W (LGA 1700, usw).
Abseits dessen steht es in der "Quelle" auch Schwarz auf Weiß:
"4x Atom (green) + 1x Core (dark area at bottom center) + GPU (right ~40%) + uncore (left ~30%)"
Zur Einschätzung: Wenn Alder Lake ebenfalls Sunnyy Cove verwenden würde, würden bereits nur die 8 big-Kerne des bigLITTLE-Designs um die 62 mm2 in Anspruch nehmen und da sind noch keine Atom's, keine iGPU, kein System Agent oder sonstiges mit auf dem Die.
Mal ganz ab von dem angeblichen Die-Shot der 8+8+1 APU/CPU:
Wie realistisch wäre so eine Entwicklung denn z.Z. tatsächlich seitens Intel?
14nm+∞ bis zum ende optimiert, der 10nm Prozess läuft auch nicht komplett rund...
Hier wird behauptet dass dieser Die-Shot den 8+8+1 Lakefield zeigt, also mit 8 kleinen und 8 großen Kernen plus iGPU und gleichzeitig wird dabei erwähnt dass der Die nur ~82mm^2 klein sein soll.
Zu jenem Chip macht nun auch ein Die-Shot die Runde, der angeblich 82 mm² misst. Das wäre relativ Kompakt angesichts der Menge der Kerne und etwa auf dem Niveau eines Broadwell-Y-Zweikerners. Auf dem Die-Shot erkennt man einen recht auffälligem, grünen Bereich, bei dem es sich um die Tremont-Kerne handeln soll, die 5,1 mm² belegen. Der dunkle Bereich darunter sollen die Sunny-Cove-Kerne sein. Der große, rechte Bereich ist die integrierte Grafikeinheit mit Media- und Display-Engine. Links sitzt der Uncore-Bereich.
Ein Blick in die Quelle zeigt was hier wohl tatsächlich zu sehen ist:
Also das was der Autor hier im Artikel unten auch noch erwähnt, aber falsch einordnet:
Also, das Bild zeigt höchstwahrscheinlich eine 4+1+1 Lakefield/Foveros CPU mit den vier kleinen Atom-Cores in mittig oben grün und darunter einem einzelnen großen Sunny Cove-Core, aber nie im Leben wie hier fälschlich behauptet den 8+8+1 Lakefield
