Geköpfter Ryzen 9000: Der Tod kam durch Lot - IOD gebrochen
Im Netz wurde das erste Bild eines geköpften Ryzen-9000-Prozessors veröffentlicht, der dabei durch das Lot zwischen Chip und Heatspreader zerstört wurde. Insgesamt zeigt die CPU dabei den zu erwartenden Aufbau.
Gestern wurden endlich die ersten Tests zu AMDs Ryzen-9000-Prozessoren veröffentlicht, die unter anderem mehr Leistung und eine bessere Effizienz bieten sollen. Im PCGH-Test konnten der Ryzen 5 9600X und der Ryzen 7 9700X zwar nur bedingt überzeugen, in manchen Bereichen gibt es aber trotzdem deutliche Fortschritte. Das gilt unter anderem für die Temperatur, die bei beiden Chips recht niedrig ausfällt. Ein erstes Bild von einem geköpften Ryzen 9000 zeigt dabei, dass dafür erneut Lot zum Einsatz kommt.
Wieder verlötet
Passend dazu hat AMD die Prozessoren im Vorfeld mit gesunkenen Temperaturen beworben. Der tendenziell geringere Verbrauch der neuen Modelle wurde damit nicht genutzt, um als Wärmeleitmittel auf günstigere Wärmeleitpaste zu setzen. Für den vom Extrem-Übertakter Tony Yu geköpften Prozessor bedeutete aber genau das aber das Ende: Das Lot wurde vor dem Köpfen offenbar nicht genug erwärmt und war noch zu hart. Dadurch wurde der IOD-Chip auseinandergerissen, ein Teil hängt noch am Heatspreader.
Quelle: AMD
AMD hat im Vorfeld mit niedrigeren Temperaturen geworben - schon das sprach für den Einsatz von Lot.

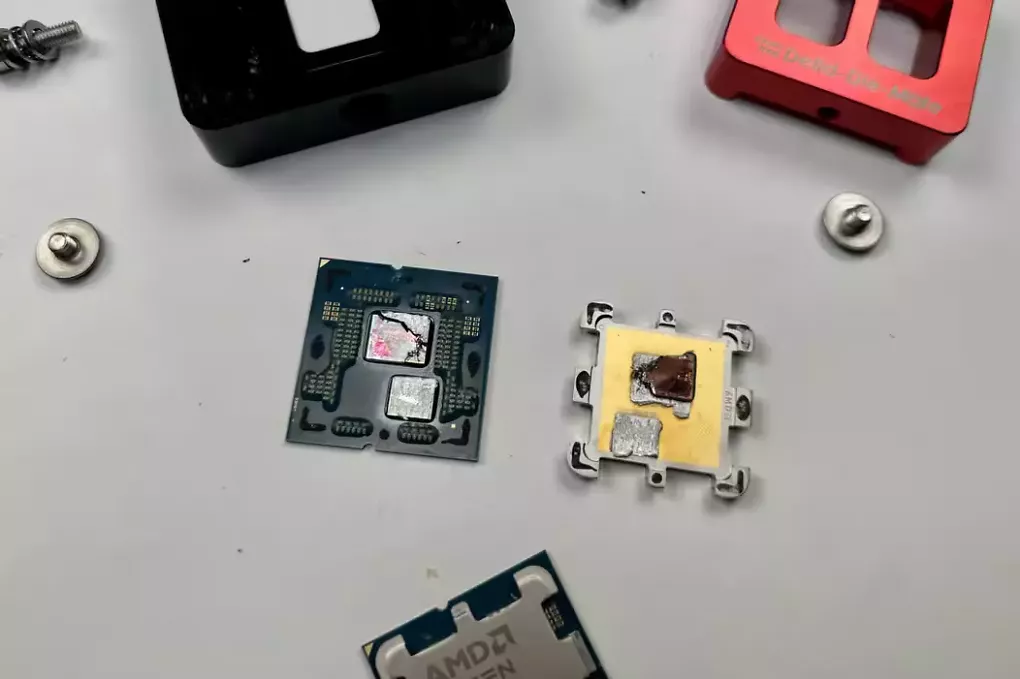

Quelle: Tony Yu (Bilibili)
Das veröffentlichte Bild eines geköpften Ryzen 9000 zeigt klar, dass das IOD und die Chiplets verlötet wurden.
Warum Tony Yu den Heatspreader entfernen wollte, ist unklar. Denkbar wäre ein Übertaktungsexperiment mit direkter Kühlung der Chiplets. In jedem Fall ist durch das veröffentlichte Foto aber der Aufbau der Ryzen-9000-Prozessoren bekannt - und dieser ist so, wie man ihn erwarten würde. Neben dem großen IOD-Chip sitzen zwei kleinere Chiplets mit den CPU-Kernen. Umringt wird das Ganze von den üblichen SMD-Blockkondensatoren.
Auch spannend: Intel 18A: Fertigung hat "Meilenstein" erreicht - die ersten Chips laufen schon
Welcher Prozessor dabei genau geköpft wurde, ist nicht klar. Nachdem sich unter dem Heatspreader nur ein Chiplet befindet, muss es sich aber um einen Ryzen 5 9600X oder einen Ryzen 7 9700X handeln. Die beiden anderen Ryzen-9000-Prozessoren, der Ryzen 9 9900X und der Ryzen 9 9950X, verfügen hingegen über mehr als acht Kerne und damit über zwei Chiplets. Auch zu diesen dürften dabei wohl schon bald erste Bilder auftauchen, schließlich sollen die beiden Prozessoren nächste Woche erscheinen. Dann wird man den Aufbau womöglich auch intakt sehen, wenn es gelingt, die verlöteten Chips ohne ihre Zerstörung vom Heatspreader zu trennen.
Haben Sie schon einmal einen Prozessor geköpft? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: Bilibili via Techpowerup
Also, wenn man des Lesens mächtig ist - und die Anleitung des Delidders wird offenbar in vielen verschiedenen Sprachen, darunter auch Mandarin, ausgeliefert -, Geduld und kein Problem damit hat, den Slider im Delidder 15-20 Minuten hin- und herzubewegen, dann sollte so etwas nicht passieren, egal ob heißes oder kaltes Lot.
Ich meine, was erwartet man denn, wenn man keine Lust hat, sich 20 Minuten hinzustellen und den Slider ~50mal hin- und herzubewegen und nach der Hälfte dann nen Spatel nimmt und den IHS nach oben hebelt? Dass die Dies auf jeden Fall heile bleiben?
Ich hab in meinem bisherigen Leben zwar nur zwei CPUs mit einem Delidder geköpft und das erfolgreich und die waren nicht verlötet, sondern geklebt, ich käme aber nicht auch nur annähernd auf die Idee, daran herumzuhebeln. Jedenfalls nicht, wenn ich schon ein Werkzeug an der Hand habe, das mir das Köpfen einfacher und problemloser macht und das ich bereits verwendet habe.
"Je kälter desto besser" und "8-10 Minuten 20-50 Mal Slider schieben", "Erwärmen verlängert nur den Vorgang".
Roman sah sich im aktuellen Beispiel eben genötigt, den verkaufsschädigen Eindruck zu vermeiden, sein Delidder würde CPUs zerstören.
Deswegen der Kommentar im Video.
Und habe so meine CPUs geköpft um damit zu Roman zu fahren um in seiner Garage mit ihm zu benchen
Und zwar vor 15 Jahre .... zu der Zeit studierte Roman noch in Heilbron und hatte den Delider noch nicht einmal erfunden und wußte damals noch gar nicht das er mal sein Geld mit unserem Hobby verdienen würde.
[Ins Forum, um diesen Inhalt zu sehen]
Ich bin der Popeye neben dem 18 jährigen Roman
Und wahrscheinlich auch kein ""Experte" darum köpfe ich immer noch so wie wir angefangen haben
Du hast darauf ganz klar gekontert das es man das sehr wohl machen sollte
Ich schreibe doch genauso dass es kalt auch geht. Nur ists angewärmt eben mit weniger Kraft möglich. Alleine schon dass man nicht mit so großer Kraft schrauben muss (hast schon mal delidded? je nach CPU musste da ziemlich kurbeln...) verringert das Risiko dass irgendwas ungeplantes passiert.
Deswegen empfehle ich persönlich, vor dem delidden zwei Minuten nen Föhn draufzuhalten. Es ist nicht notwendig, aber es ist kein Aufwand und macht dir das Leben leichter.
Ich hab mit Roman schon über solche Themen beim Pizzaessen geredet bevor er nen Youtubekanal hatte
Natürlich ist er Experte für delidding und hat das hunderte Male öfter gemacht als ich (wäre schlimm wenn nicht). Aber um sich drei Gedanken zu machen und sich ein bisschen Wärme zu Nutze zu machen wo es einfach machbar ist und Null Nachteile hat muss man kein Experte für eine Spezialanwendung sein sondern nur ein bisschen Hintergrundwissen in Physik haben und seinen gesunden Menschenverstand benutzen.
