AMD Ryzen 9 9950X: Geköpfte CPU in der Detailbetrachtung
Quelle: AMD

Nach der Vorstellung der neuen Zen-5-Prozessoren der Serie Ryzen 9000 ("Granite Ridge") machen bereits erste Bilder von geköpften CPUs die Runde, welche förmlich zu Detailbetrachtungen und Spekulationen einladen.

Nach der offiziellen Vorstellung der neuen Zen-5-Prozessoren aus der Desktop-Serie Ryzen 9000 ("Granite Ridge") machen bereits erste Bilder von geköpften CPUs die Runde, welche förmlich zu Detailbetrachtungen und Spekulationen einladen. Die Gerüchteküche spekuliert bereits über interessante technische Details, wie die Packdichte des L3-Caches sowie die Größe der Prozessorkerne und CCDs.

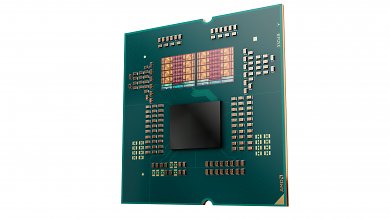

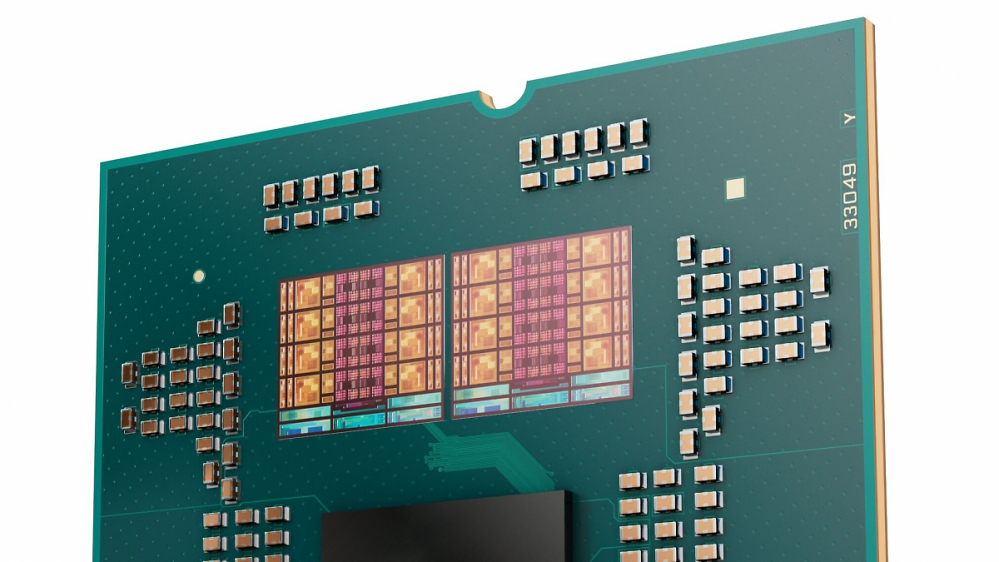

AMD selbst hat zum Release auf der Computex 2024 in Taipeh die folgenden Grafiken des Ryzen 9 9950X veröffentlicht.

AMD Ryzen 9 9950X Quelle: AMD AMD Ryzen 9 9950X Quelle: AMD

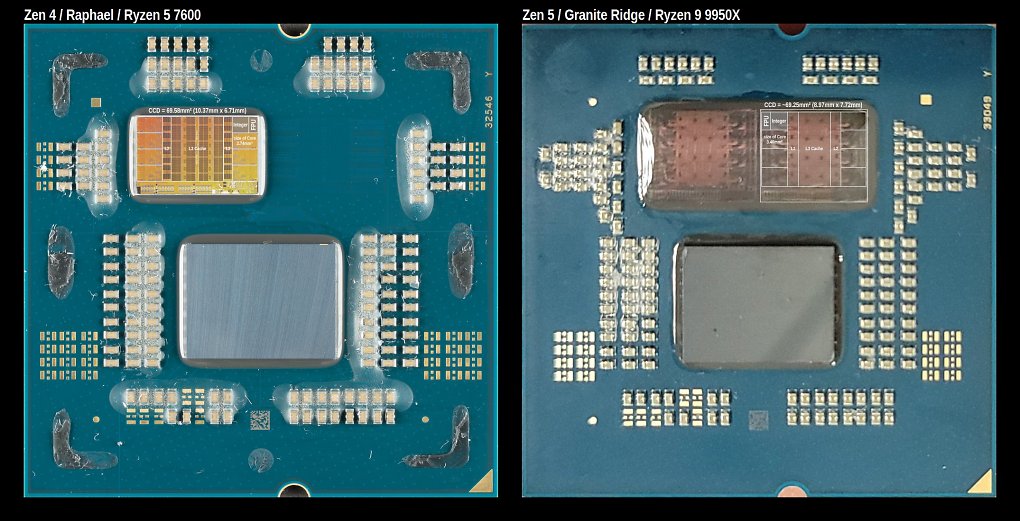

Ein Direktvergleich, den @FritzchensFritz auf X - vormals Twitter - veröffentlicht hat, stellt einen AMD Ryzen 9 9950X einem Ryzen 5 7600X gegenüber. Wie spekuliert wird, sind beide CCDs ("Core Complex Dies") annähernd gleich groß, obwohl die Zen-5-CPU über größere Prozessorkerne verfügt. Dies soll demnach durch einen noch dichter gepackten L3-Cache kompensiert werden, so die aktuellen Mutmaßungen.

Ryzen 9000 Quelle: @FritzchensFritz Demnach ergeben sich für Ryzen 9000 ("Granite Ridge") und Ryzen 7000 ("Raphael") die nachfolgenden Abmessungen:

  • Zen-4-Prozessorkerne ("Persephone"): ~ 2,74 mm²
  • Zen-5-Prozessorkerne ("Nirvana") : ~ 3,46 mm²

Zumindest im direkten Vergleich scheint der L3-Cache, welcher gemeinsam mit dem L2-Cache den sogenannten AMD Smart Cache bildet, deutlich dichter gepackt aus. In Zukunft wird es hier sicherlich noch genauere Detailbetrachtungen der Architekturen geben. Bei der Fertigung ist AMD bekanntlich von TSMC 5 nm FinFET ("N5") auf die fortschrittlichere 4 nm FinFET ("N4") umgestiegen, während das I/O-Chiplet auch weiterhin in TSMC 6 nm FinFET ("N6") in Taiwan vom Band läuft.
