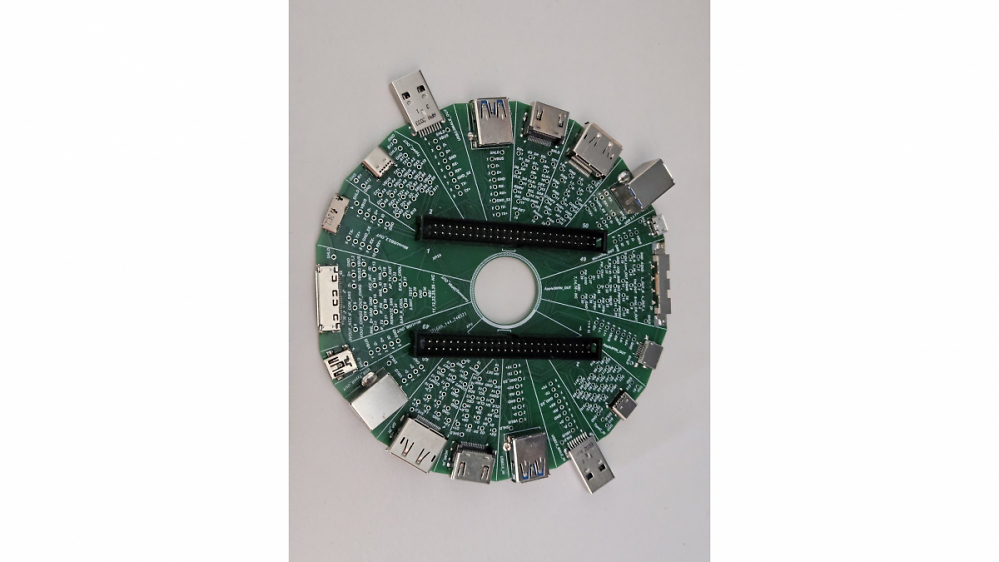

Unschlagbares Tool: Kabel-Tester mit 12 Anschlusstypen für USB, HDMI und mehr
Der "USB-und-mehr-Tester" verfügt über zwölf verschiedene Anschlussarten. Von verschiedenen USB-Standards über HDMI und DisplayPort bis hin zu Samsung- und Apple-Ports ist alles dabei.
Allein die verschiedenen USB-Anschlusstypen und -Standards sind - gelinde ausgedrückt - etwas unübersichtlich. Nimmt man dann noch HDMI, Displayport und proprietäre Anschlüsse dazu, wird es noch schwieriger den Überblick zu behalten. Wer einen "All-in-One"-Kabeltester sucht, sollte einen Blick auf den "USB-und-mehr-Tester" werfen.
Kabeltester mit 12 Anschlusstypen über 18 Ports
Der "Usb and more tester" stammt von "Iron Fuse" aus Luxemburg und kann zum Preis von 51,35 Euro zuzüglich 12,84 Euro - also zusammengerechnet 64,19 Euro - im DIY-Onlinestore Tindie bestellt werden. Zumindest theoretisch: Denn seit dem 26. August ist der umfangreiche Kabeltester ausverkauft - man kann sich aber auf eine Warteliste eintragen.
Dabei bietet der "USB-und-mehr-Tester" 12 Anschlusstypen, die sich auf insgesamt 18 Ports verteilen. So gibt es beispielsweise einen HDMI-In- und einen HDMI-Out-Anschluss. Der Kabeltester ist mit seinen Maßen von 14 x 17 cm (bezogen auf das PCB) ausreichend kompakt. Was jedoch stören könnte: Die In- und Out-Varianten von Ports sind nicht unmittelbar nebeneinander, sondern teils quer verteilt. Außerdem wird ein Multimeter für Messungen benötigt - spätere Revisionen des "USB-und-mehr-Testers" sollen automatisierte Tests bieten.
Bildergalerie
Das sind die Anschlüsse des "USB-und-mehr-Testers"
Die insgesamt 12 Anschlusstypen respektive 18 Ports reichen von USB 3.0, HDMI, DisplayPort, USB Typ-B / Typ-C und Micro-USB über Samsung-30-Pin und Apple 30- und 8-Pin. Hier sind alle 18 Ports des "USB-und-mehr-Testers" im Überblick (via PC Gamer):
- USB 3.0 male in
- USB 3.0 male out
- USB 3.0 in
- USB 3.0 out
- HDMI in
- HDMI out
- DisplayPort in
- DisplayPort out
- USB Typ-B out
- USB 3.2 Typ-B out
- Mini-USB out
- Samsung 30-Pin out
- Micro-USB out
- Micro-USB 3.2 out
- USB-Typ-C in
- USB-Typ-C out
- Apple 30-Pin out
- Apple 8-Pin out
Haben Sie auch (zu) viele Kabel im eigenen Haushalt und könnten ein Tool wie den "USB-und-mehr-Tester" gut gebrauchen? Falls ja, halten Sie den Preis dieses Hilfsmittels für angemessen? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit! Beachten Sie beim Kommentieren bitte die Forenregeln. Folgen Sie uns zusätzlich gerne auf Whatsapp und X. Unsere Videoinhalte finden Sie auf Youtube, Instagram und Tiktok.
Quelle: "Usb and more tester" (Tindie) via Hackaday
First of all, I want to thank Alexander Pensler for this article.
I didn’t expect such interest in my PCB, and only today I accidentally discovered posts about it on various websites.
It was really pleasant to know that it has been helpful to others as well.
Currently, the updated version of this tester is available for purchase on Tindie, eBay, and in the future, there may be my own platform for sales (I’m not sure if I can share links here).
Right now, I have over 15 boards ready for shipment, and more than 40 boards are in the production process.
I’ve made some changes to the design, and in my opinion, it has become more readable and understandable. The font has become larger, more structured, and the traces are wider. For better durability, I’ve added ENIG gold plating, which slightly increased the costs, but I decided to keep the price the same.
Based on this design, I’m currently developing a counterpart board for automated testing. Unfortunately, this takes some time, but I hope to release a batch of boards with automated tests soon.
Unfortunately, due to the import duties, shipping to the USA was impossible for a while and it was also very expensive. However, the situation has improved, and now I can offer shipping to the USA for $68, including duties. More than five units have been successfully shipped and delivered.
Please, if you’ve ever purchased a board, share your feedback. I would like to hear your thoughts, and I’m sure there are some suggestions or improvements — I’d be interested in knowing them.
Best regards,
Alexander (Iron Fuse)
Die Signalintegrität lässt sich damit also ohne Weiteres nicht bestimmen. (Zugegeben, die Geräte sind auch meist wesentlich teurer)
