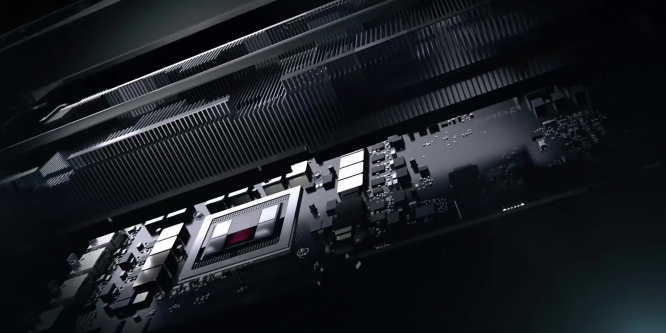

Tuning für AMD Radeon VII: der8auer testet Flüssigmetall auf der Vega-20-GPU
Roman "der8auer" Hartung hat sich angesehen, was der Einsatz von Flüssigmetall ("Liquid Metal") auf AMDs Radeon VII bringt. Damit wurde das standardmäßig eingesetzte Graphit-Wärmeleitpad ersetzt, was eine Verbesserung des Wärmeübergangs und damit niedrigere Temperaturen bringt. Der Vega-20-GPU verhilft das zu leicht höheren Taktraten bei niedrigeren Lüfterdrehzahlen.
AMD setzt bei Radeon VII nicht mehr auf klassische Wärmeleitpaste für den Wärmeübergang zwischen der Vega-20-GPU und dem aufsitzenden Kühler, sondern auf ein graphitbasiertes Wärmeleitpad (siehe auch den Test der Radeon VII bei PCGH.de). Roman "der8auer" Hartung hat anhand eines Vergleichs mit Flüssigmetall, sogenanntem Liquid Metal, überprüft, was das Wärmeleitpad auf der Radeon VII leistet. Dazu hat er den Kühler auf AMDs Referenzmodell entfernt und anschließend die Graphitschicht abgelöst. Weil diese recht stark haftet, ist der Prozess vergleichsweise aufwendig, aber immer noch gut durchführbar.
Verbesserung durch Flüssigmetall bei der Radeon VII
Im Falle der Vega-20-GPU sollten alle Packages "gemoldet", also mit einem Füllmaterial zwischen Grafikchip und HBM2-Speicher, versehen sein, das die Stabilität erhöht und den darunter liegenden Interposer schützt. Flüssigmetall kann daher gut auf der GPU samt RAM verteilt werden. Die SMD-Kondensatoren sollten zum Schutz vor hervorquellendem Flüssigmetall mit Nagellack versiegelt werden, damit es zu keinen Kurzschlüssen kommen kann. Einen Höhenunterschied zwischen Vega-20-GPU und HBM2, der überbrückt werden müsste, scheint es tatsächlich nicht mehr zu geben.
Ebenfalls lesenswert: Radeon VII mit Trockeneis: der8auer erreicht 2.150 MHz GPU-Takt mit Tricks
Als schneller Vergleich wurde der Unigine-Superposition-Benchmark herangezogen. Die automatische Lüfterkurve hat sich minimal von 2.940 auf 2.900 U/min herabgesetzt, gleichzeitig sinkt die sogenannte "Junction Temperature" von 106 auf 101 °C. Bei dem Wert handelt es sich um den heißesten von 64 ausgelesenen Temperatursensoren, womöglich mit einem zusätzlichen Offset - die Hotspot-Bildung kann also effektiv verbessert werden. Die nominelle "GPU"-Temperatur eines festgelegten Sensors innerhalb des Grafikchips bleibt mit 73 °C unverändert. Die verringerte Junction Temperature genügt bereits, um den minimalen GPU-Takt von 1.709 auf 1.733 MHz zu erhöhen. Der maximale Boost bleibt mit 1.779 MHz quasi unverändert.
