AMD Radeon VII im Tear-Down: Detailbilder des Dual-Slot-Kühlers
Die ersten Medien haben AMDs Radeon VII im Referenzdesign zerlegt und somit den Blick auf die Vega-20-GPU, das PCB und die Kühllösung freigegeben. Das Dual-Slot-Konstrukt nutzt eine Mischung aus großer Vapor-Chamber und Heatpipes für die Wärmeverteilung. Die Kühlfläche fällt jedoch vergleichsweise klein aus, sodass die Lautstärke bei 300 Watt relativ unangenehm ausfallen könnte.
Gestern Nachmittag hat AMD einen Teil seines Stillschweigeabkommens (Non-Disclosure Agreement, NDA) zur Radeon VII gelüftet. Wer ein Testmuster erhalten hat, darf es seitdem in Bild- und Videoform zeigen, aber noch keine Benchmark-Ergebnisse veröffentlichen. Einige Medien beziehungsweise Youtuber haben das Datum zum Anlass genommen, die Radeon VII auseinanderzunehmen und den Blick auf die Kühllösung, das PCB und die Vega-20-GPU freizugeben.
Radeon VII mit Graphit-Wärmeleitpad und Vapor-Chamber
Auf dem Grafikchip kommt keine klassische Wärmeleitpaste mehr zum Einsatz, sondern ein Graphit-Wärmeleitpad. Dieses gleicht den kleinen Höhenunterschied zwischen der Vega-20-GPU und den vier umliegenden HBM2-Stacks aus, sodass auch der Speicher Kontakt zum Kühler hat - leistungsmäßig sollten sich keine allzu großen Unterschiede zwischen einem Graphit-Pad und industriell eingesetzter Wärmeleitpaste ergeben. Die GPU und der HBM2 nehmen Kontakt mit einer Vapor-Chamber auf, welche die linke Hälfte des Kühlkörpers abdeckt. Fünf flache Heatpipes sitzen über der Vapor-Chamber und verteilen die Abwärme an die rechte Hälfte des Aluminiumkörpers - eine durchaus außergewöhnliche Lösung. Die Spannungswandler nehmen über Wärmeleitpads Kontakt mit einer Aluminiumbasisplatte auf, die leider ohne Wärmebrücke, das heißt zusätzliche Pads, zum darüber liegenden Kühlkörper auskommen muss. Bemerkenswert ist die Vorbereitung für vier weitere Spannungswandler auf dem PCB, das anders als von uns früher vermutet eine eigene Entwicklung darstellt und nicht von der Radeon Instinct MI50 übernommen wurde. Theoretisch könnte AMD also noch eine stärkere Variante auflegen.
Vergleichsweise kleine Kühlfläche

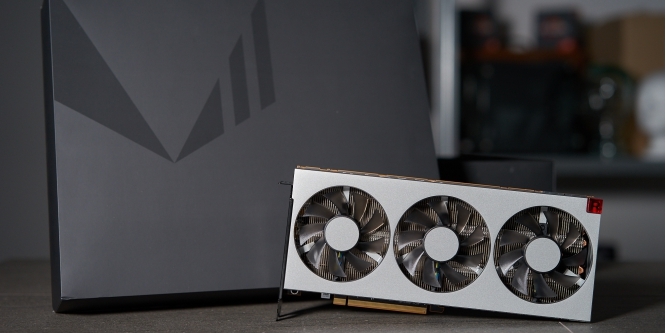

Die drei Axiallüfter sind in den Kühlkörper eingelassen. Das verkleinert die Oberfläche zum Wärmeabtransport erheblich, womit sich die Frage stellt, ob die Radeon VII unter Last bei einer Leistungsaufnahme von 300 Watt (in den Werkseinstellungen) wirklich leise agieren kann. AMDs und Nvidias Boardpartner setzen bei solchen Werten zu großen Teilen auf 2,5 oder gar drei Slots dicke Lösungen, um die Grafikkarten einigermaßen leise zu bekommen - Kühlfläche ist bekanntlich durch nichts zu ersetzen als noch mehr Kühlfläche.
Passend zum Thema: Radeon VII: AMDs GPU-Topmodell im PCGH-Testlabor
Bei der Radeon VII könnten deshalb wieder händische Optimierungen spannend werden, um die Leistungsaufnahme zu reduzieren und so die Effizienz zu erhöhen. AMD ist bei seinen Grafikkarten für hohe GPU-Spannungen ab Werk und ein Ausreizen der Taktraten bekannt. Undervolting mit gegebenenfalls leichter Untertaktung könnten die Grafikkarte deutlich sparsamer und damit leiser machen.
