Nvidia Pascal: GP100-GPU womöglich in der Testphase, als Geforce mit max. 16 GiByte HBM
Nvidias kommender Top-Grafikchip, der GP100, könnte sich aktuell schon in der Testphase befinden. In Asien werden ungenannte, teure GPUs von den Kaliforniern verschickt, was zeitlich gesehen durchaus hinkäme.
Im vergangenen Juni soll Nvidia schon den ersten Tape-Out für den GP100-Grafikchip hingelegt haben. Der wird dann üblicherweise als Basis für Anpassungen genommen, um eine finale GPU vom Band laufen lassen zu können (bei Maxwell ging das recht flott, der GM200, GM204 und GM206 kommen alle als A1-Revisionen zum Einsatz). Im 3DCenter-Forum wurden unlängst Sendungen nach Indien ausfindig gemacht, die in der Importdatenbank von zauba.com notiert wurden.
Quelle: 3dcenter.org
Nvidia Pascal: GP100-GPU womöglich in der Testphase

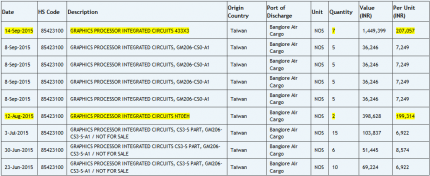

Die Lieferungen stammen dabei von Nvidia, zu sehen an den HS-Codes, mit denen auch genauer benannte GM206-basierte Grafikkarten verschickt wurden. Am 14. September und 12. August wurden zwei Pakete mit grob benannten "Graphics Processor Integrated Circuits 433X3" verfrachtet, die einen Zollwert umgerechnet von jeweils rund 2.700 Euro haben. Bei noch nicht veröffentlichten Produkten ist der Preis natürlich mehr oder weniger willkürlich aus der Luft gegriffen, eine Tendenz zu einem teureren Chip gibt es aber. Wenn es der GP100 ist, müsste sich der mit insgesamt neun verschickten Exemplaren bereits in der Testphase befinden.
Eine Markteinführung wäre Anfang 2016 wahrscheinlich schon möglich, erscheint aber sehr unrealistisch. Zunächst dürfte der HPC-Markt bedient werden, der mit der Maxwell-Reihe nichts Neues bekommen hat und die hohen Kosten für den 16-nm-Prozess durch die höheren Preise besser amortisieren kann. Geht Nvidia wieder wie bei Kepler vor, darf man sich im Desktop vorerst nur auf den GP104 freuen, später dann auf eine neue GTX Titan mit GP100 und dann irgendwann auf eine abgespeckte, günstigere Variante.
Aus Fernost stammt derweil eine aktualisierte Nvidia-Roadmap zu Pascal und Roadmap (gezeigt von wccftech.com ohne Quellenangabe). Stand unter Pascal früher nur "3D-Memory", prangt dort nun die Angabe von 16 GiByte (HBM). Das wäre eine durchaus realistische Kapazität für die Desktop-Flaggschiffe, die schnellsten Quadro- und Tesla-Ableger dürften die von Nvidia versprochenen 32 GiByte bekommen (verdoppelte Speichermenge pro HBM-Stack).
Quelle: 3DCenter
NVIDIA Pascal GPU Spotted at GTC Taiwan 2015 with 4 HBM2 Stacks, 1 TB/s Bandwidth - NVIDIA starts teasing more of its upcoming Pascal GPU Architecture (NASDAQ:NVDA)
NVIDIA showed off its next-gen HBM-based Pascal GPU at GTC Japan 2015 recently
We know it's coming, and we can't wait - NVIDIA begins showing off more and more of its new Pascal architecture, teasing the HBM-powered Pascal GPU at GTC Japan 2015 recently.
The last time we saw Pascal was when NVIDIA CEO Jen-Hsun Huang showed off a prototype board at GTC 2015 in March, but now we're seeing a slightly different Pascal GPU board than we saw earlier this year. The board features an actual Pascal GPU now that it has taped out, with the consumer GeForce card to feature a huge 16GB of HBM2 while the professional side of things will bump things up to 32GB of HBM2.
The design of the board is very similar to the Fiji-powered cards from AMD, as NVIDIA's Pascal chip is on a similar interposer to AMD. It looks slightly bigger, but we should expect the Pascal-powered cards to blow the doors off of the Fiji-powered cards from AMD. We will see DirectX 12 support, around 17 billion transistors, a 4096-bit memory interface, and so much more. Expect more news on this as we get closer to the New Year.
Read more: NVIDIA Updates Pascal GPU Board - Four HBM2 Stacks and Massive Die Previewed Ahead of Launch in 2016, 200 GB/s NVLINK Interconnect
In this video from the Disruptive Technologies session at the 2015 HPC User Forum, Stan Posey from Nvidia presents: NVLink Interconnect for Nvidia Next-Gen Pascal GPUs.
Video: NVLink Interconnect for GPUs - insideHPC /// https://hpcuserforum.com/...
“NVLink enables fast data exchange between CPU and GPU, thereby improving data throughput through the computing system and overcoming a key bottleneck for accelerated computing today,” said Bradley McCredie, vice president and IBM Fellow at IBM. “NVLink makes it easier for developers to modify high-performance and data analytics applications to take advantage of accelerated CPU-GPU systems. We think this technology represents another significant contribution to our OpenPOWER ecosystem.”
