PCGH History: Mainboards - damals und heute
Im heutigen History-Special will PC Games Hardware einen Blick auf die Entwicklung der Mainboards wagen. Der Grundbaustein eines jeden Computers hat bereits eine lange Geschichte hinter sich und entwickelt sich stetig weiter.
Formfaktoren und Peripherieanschlüsse
Computerpionier IBM entwickelte den ersten Formfaktor, der auf den Namen XT- (Extended Technology) Faktor hörte und unter anderem im Commodore Verwendung fand. Sein Nachfolger, der AT-Formfaktor (Advanced Technology), dürfte den meisten ein Begriff sein. Mit dem IBM PC AT wurde dieses wichtige Format eingeführt. Die AT-Hauptplatinen wurden lange Zeit eingesetzt, neginnend vom 80286 über den 80386 und 80486 sowie teils auch noch beim 80586.
Hauptplatine für 486-Prozessoren mit ISA und VESA-Local-Bus (Bild: mail.lipsia.de/~enigma/neu/pictures.html)
Kernkomponente der AT-Platinen war der 16 Bit breite ISA-Bus. Später kamen dann auch gemischte Platinen auf den Markt. Zu Zeiten des 80486 fand man auch den VESA-Local-Bus auf solchen Hauptplatinen, in den die Grafikkarte gesteckt werden konnte. Als der PCI-Standard verabschiedet wurde, fanden sich auch solche Steckplätze auf AT-Platinen ein. Die Platinen konnten die letzte Generation der 80486- oder neuere Prozessoren tragen. Mit den Super-Sockel-7-Mainboards fand sich letztendlich auch noch der AGP-Bus auf AT-Platinen ein.
Der Nachfolger des AT-Formates wurde schlicht auf den Namen ATX (Advanced Technology Extended) getauft und 1996 durch die Forcierung von Intel eingeführt. Mit der Zeit wurde das Standard-ATX-Format (305 x 244 Millimeter) durch Sonderformate ergänzt. Am bekanntesten sind Micro-ATX (244 x 244 Millimeter) für kleine Computer wie Barebones und Extended ATX (305 x 330 Millimeter), die häufig im Serverbereich Verwendung finden.
Quelle: http://www.firingsquad.com

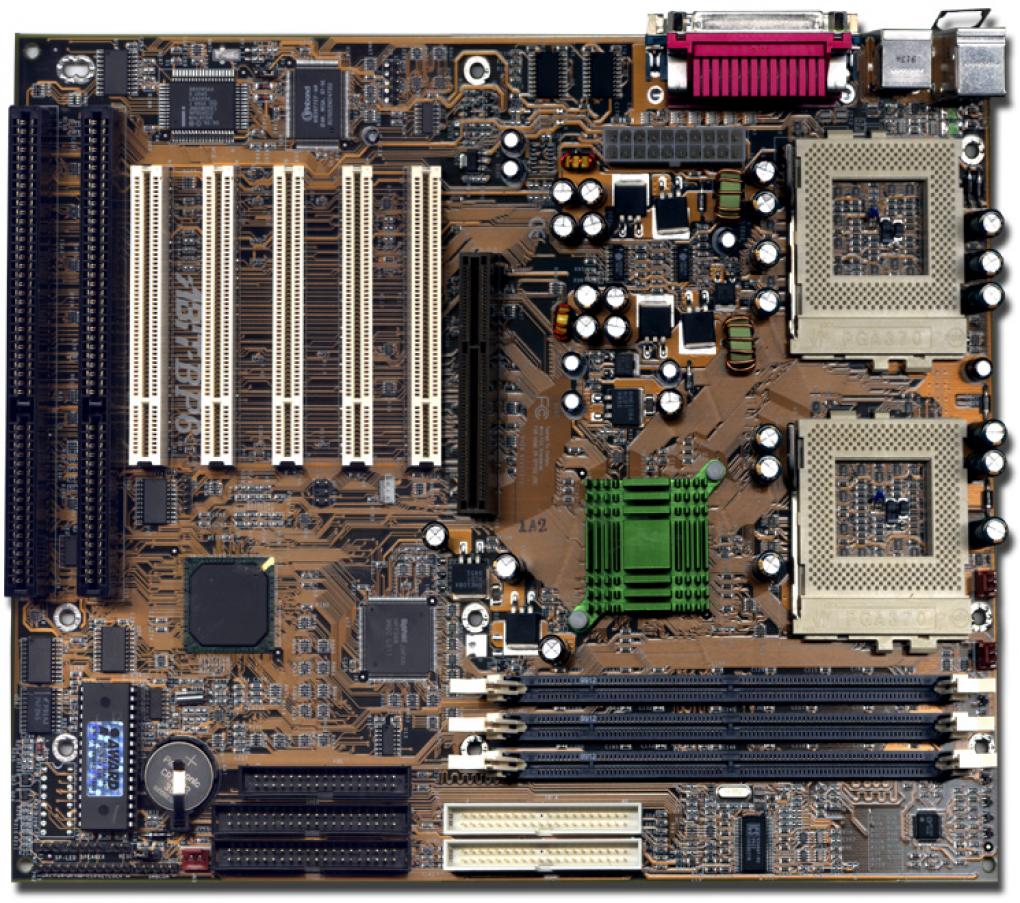

Abit BP6 - beliebt für den Einsatz eines recht zügig arbeitenden Celeron-Gespanns (Bild: firingsquad.com)
Mit dem ATX-Format trat auch der 32 Bit breite PCI-Bus seinen Siegeszug an und verdrängte schnell die alten Standards. 1997 stellte Intel den AGP-Bus zur Seite, der die Datenflut der neuen Grafikkarten besser bewältigen konnte. AGP arbeitet mit der doppelten Geschwindigkeit wie PCI (66 Megahertz), verwendet aber weiterhin das 32 Bit breite Interface. Damit erreicht man theoretisch die doppelte Bandbreite. Die Modi AGP 2x, 4x und 8x übertragen pro Bit entsprechend mehr Daten.
Mit dem neuen ATX-Format trug man 1997 aber auch anderen Entwicklungen Rechnung. Da immer mehr Komponenten auf den Mainboards verbaut wurden, musste die Fläche vergrößert werden und auch das I/O-Panel wurde nun fest eingeführt. Bei alten AT-Mainboards wurden die Anschlüsse am Gehäuse befestigt (mit Ausnahme des DIN-Tastatur-Anschlusses) und mit Anschlüssen verkabelt.
Quelle: http://www.pcgameshardware.de

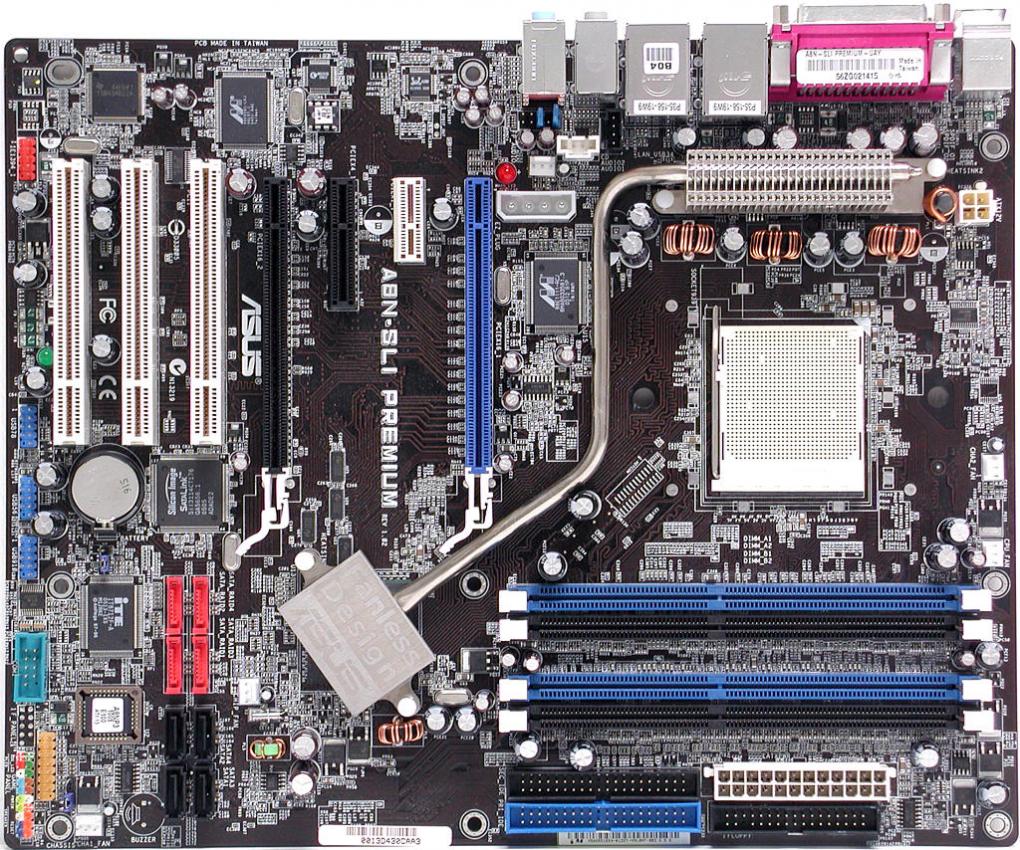

Asus A8N-SLI Premium mit Sockel 939 und SLI-Unterstützung.
Zum Anschluss für Maus und Tastatur wurde zunächst PS/2-Ports verwendet, die den DIN- und den COM-Port vom AT-Standard ersetzten. Auch USB machte bereits seine ersten Gehversuche. Die ersten Hauptplatinen verfügten aber meist nur über zwei Anschlüsse am I/O-Panel und im besten Fall einen Header, über den ein Bracket für die Erweiterungsplätze versorgt werden konnte.
Lesen Sie auf der nächsten Seite: Multifunktionalität und Funktionsvielfalt...
