WTF ist BTF? Einbau, GPU-Montage und Fazit

Der Einbau

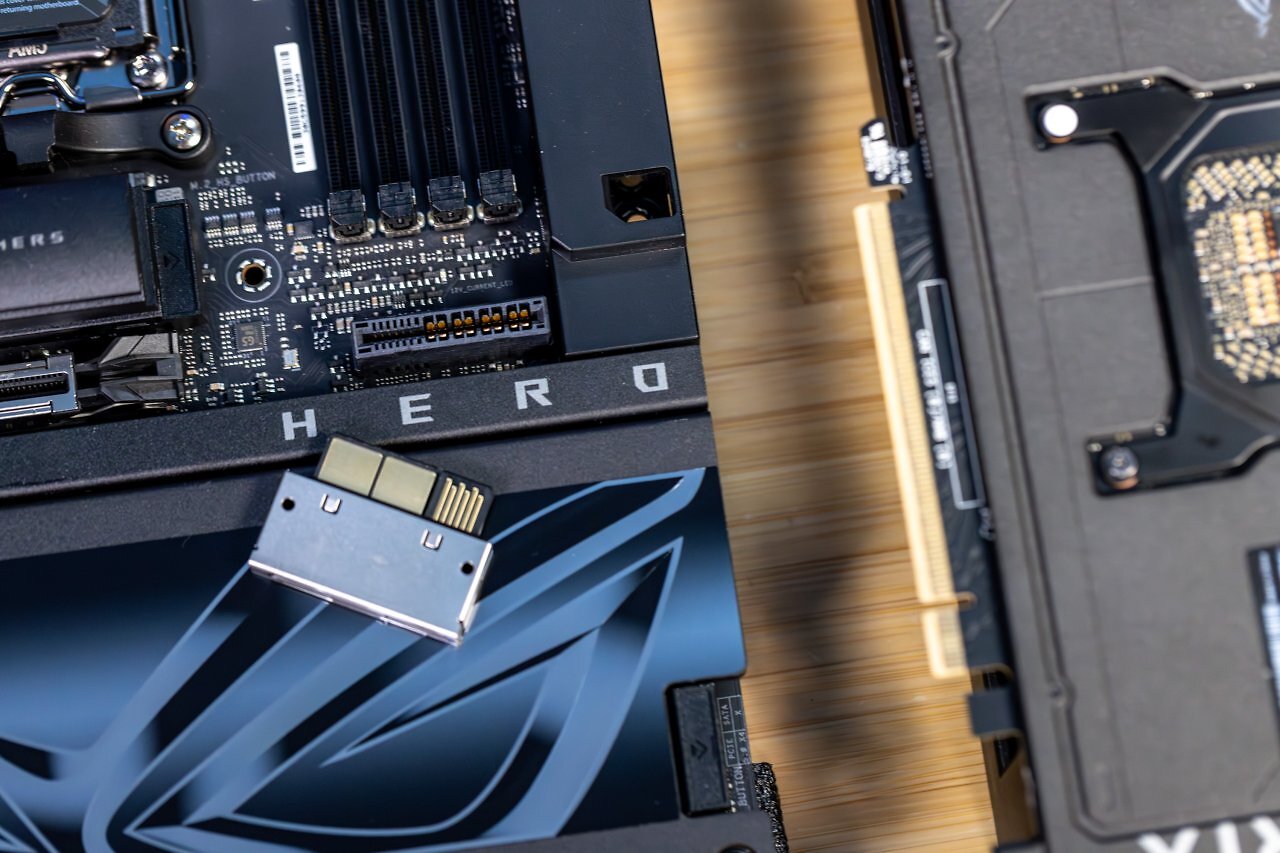

Entfernt man das Mainboard aus seinem Karton, fällt sofort auf, dass man hier etwas vorsichtiger sein muss als beispielsweise bei einem Standard-Board. Die untergelegte Schaumstoffplatte sollte dabei immer mit herausgenommen werden, um das Board auch auf dem Tisch ablegen zu können. Wird die blanke Platine ohne Schutz auf einen Tisch gelegt, riskiert man Beschädigungen der nun auf dem Tisch aufliegenden Anschlüsse. Nicht nur die Stromanschlüsse wurden auf die Rückseite verlegt, sondern auch solche für Lüfter, USB, Front-Panel, HD-Audio und Co. sind hier zu finden. Lediglich der CPU-Lüfter-Header ist auf der Vorderseite nahe des Sockels geblieben - ebenfalls eine Entscheidung, die für weniger sichtbare Kabel sorgen kann. Neben dem PCIe-Slot lässt sich eine Besonderheit des BTF-Boards erkennen: Der zusätzliche Slot dient der Energieübertragung zwischen Mainboard und kompatibler Grafikkarte. Dabei wird das Mainboard auf der Rückseite dennoch über einen 12-Pol-PCIe-Stromstecker mit der nötigen Energie für die GPU versorgt.

Details

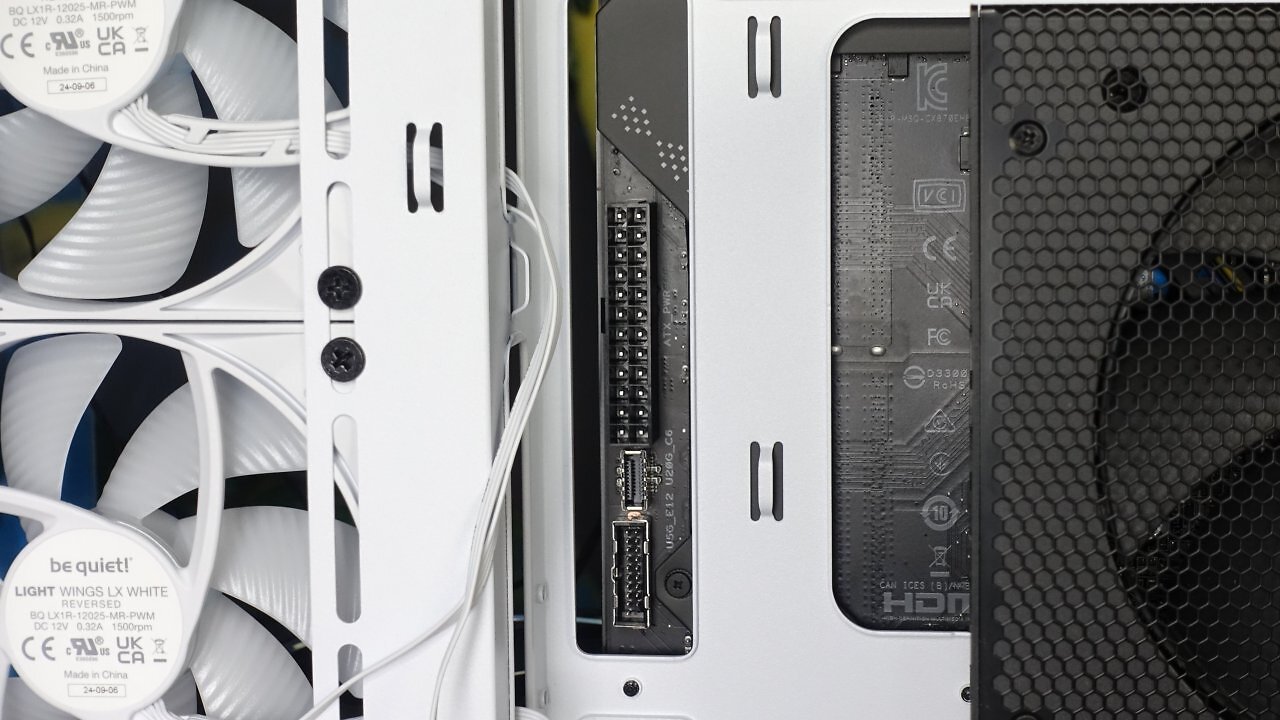

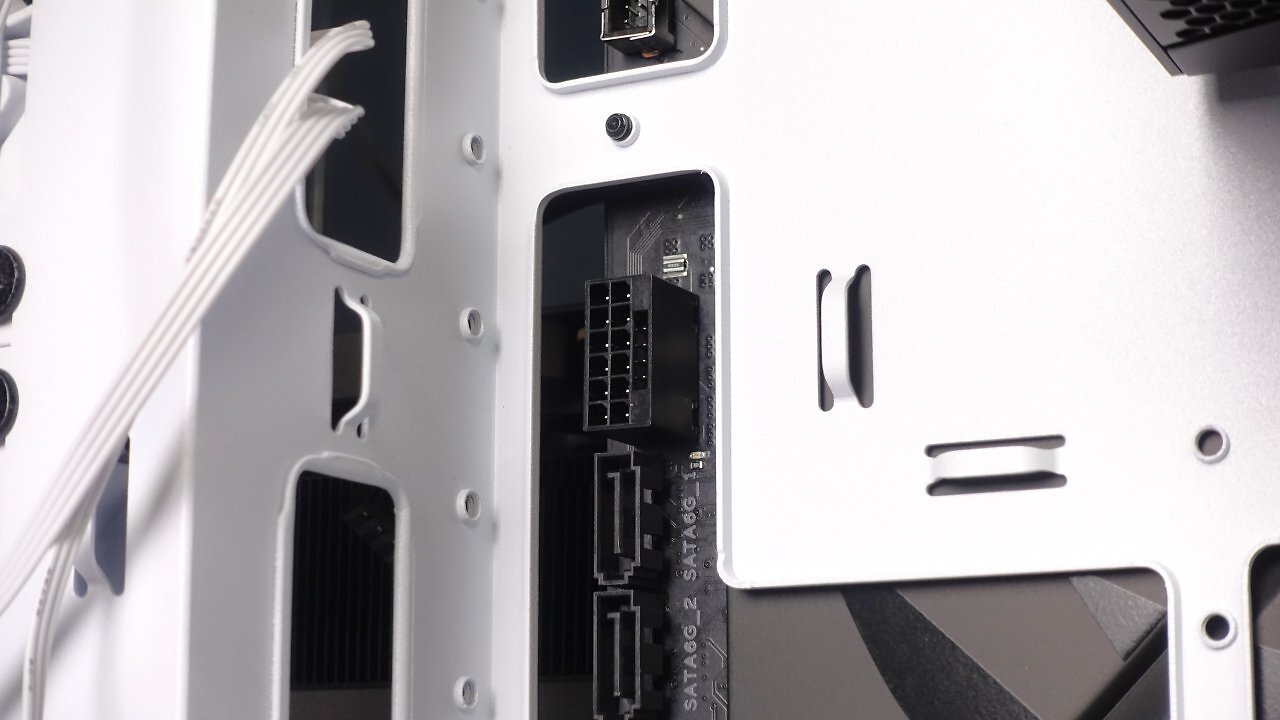

BTF: Mainboard und GPU Übersicht CPU-Stromanschluss GPU-12-Pol-Stromanschluss Mainboard-Stromanschluss

Vollbild-Vergleich

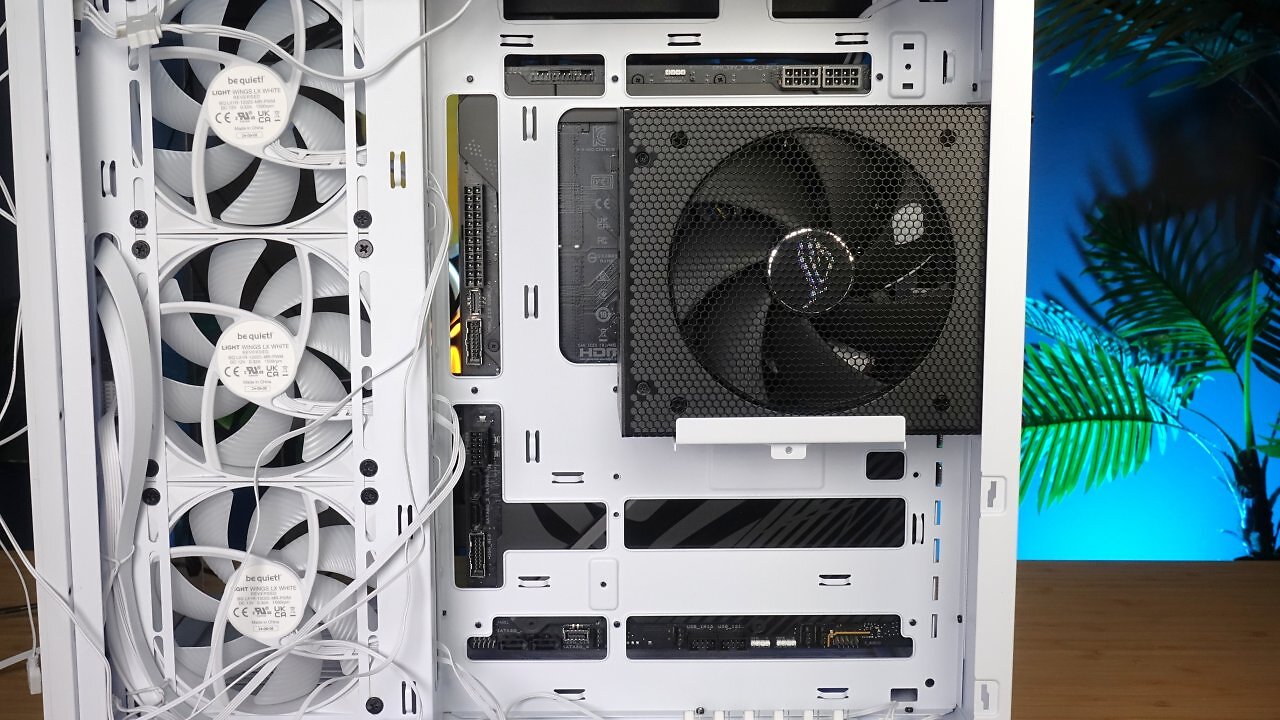

Verbaut werden kann das Mainboard lediglich in kompatiblen Gehäusen. Wir nutzen für unseren Test ein Be Quiet Light Base 600. Beim Einfädeln des Boards muss man etwas Vorsicht walten lassen, doch ist das Mainboard erst einmal im passenden Gehäuse verschraubt, geht alles kinderleicht. Man benötigt keine Kabel mehr unnötig irgendwo hindurchzufädeln, sondern kann alle Arbeiten von der Rückseite aus erledigen - eine enorme Erleichterung des Kabelmanagements. Während der Umgang mit dem Mainboard beim Einbau eher etwas für Fortgeschrittene ist, gelingt der Anschluss von der Rückseite dann jedoch jedem Anfänger.

GPU-Montage

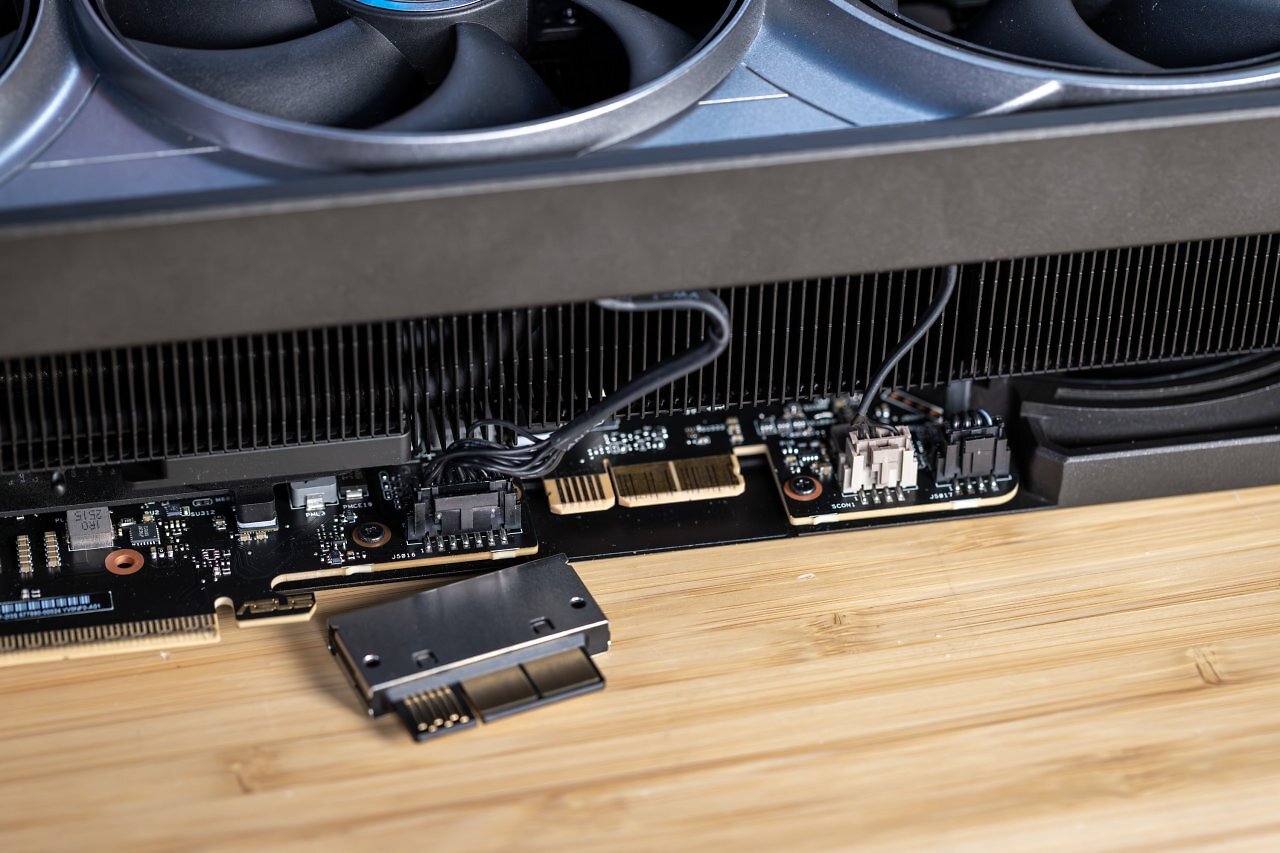

Die Astral kann trotz BTF-Kennzeichnung auch mit anderen Systemen genutzt werden, lediglich ein Adapter, der auf die Platine geschoben wird, entscheidet über die Kompatibilität.

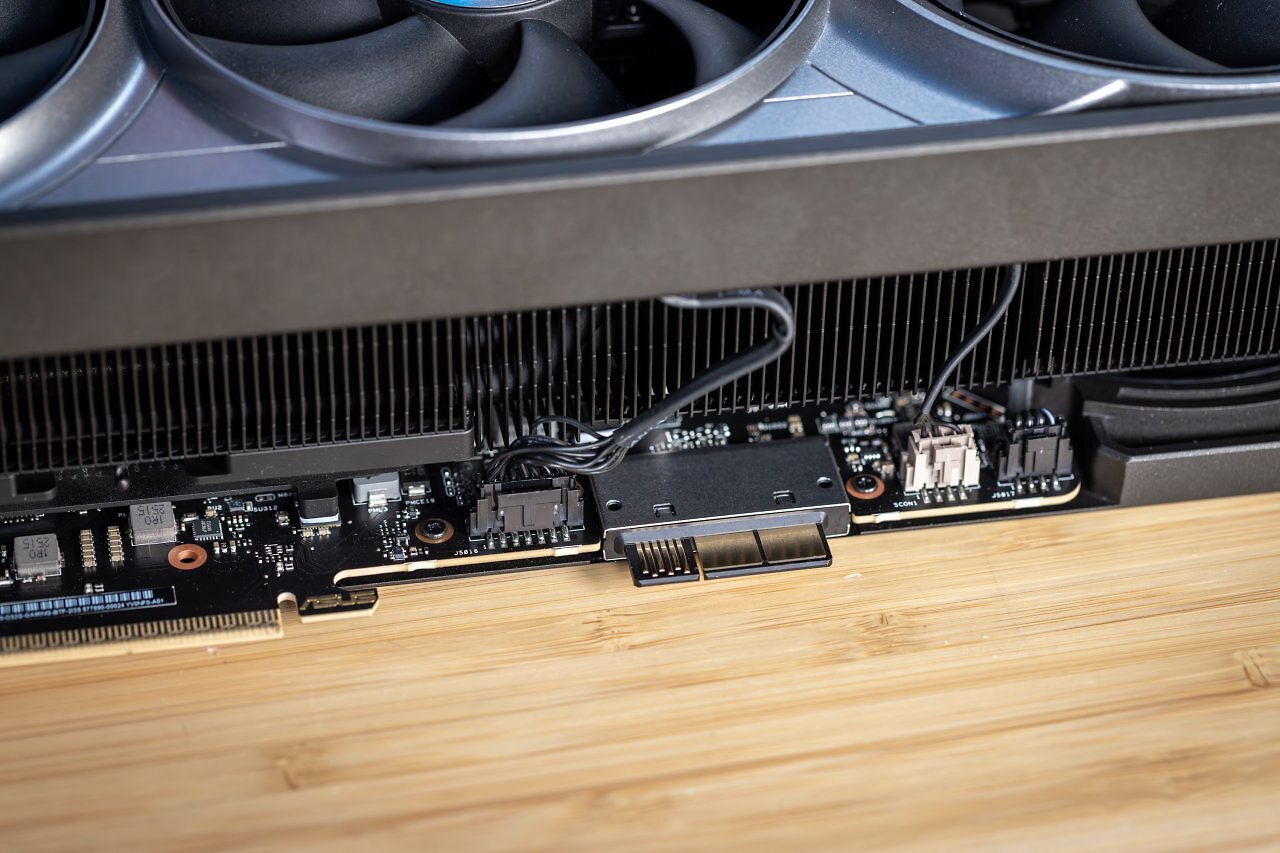

Adapter: Stromversorgung über Mainboard

Slot auf dem Mainboard Aufnahme an der GPU Montierter Adapter

Vollbild-Vergleich

Steckt man die GPU in den PCIe-Slot des Mainboards, fragt man sich relativ schnell, wie man sie wieder herausbekommen soll. Denn der Arretierschalter ist nicht so einfach per Hand zugänglich, noch gibt es einen Fernauslöse-Knopf. Die beigelegte Anleitung soll hier Abhilfe schaffen, verwirrt aber etwas. Man solle die GPU an der Slotblende zuerst herausziehen und dann das Heck hinterher, was zu einem automatischen Öffnen der Arretierung führt. Das funktioniert zwar auf einem offenen Benchtable erstaunlich gut, in unserem Gehäuse sieht es aber anders aus. Die verbaute GPU drückt mit der Slotblende gegen das Gehäuse und blockiert so. In unserem Hands-on mussten wir den Arretierhebel umständlich mit der Hand öffnen, um die Grafikkarte aus dem Gehäuse zu entfernen.

Ob das bei anderen Gehäusen auch ein Problem darstellt, können wir derzeit aber nicht beantworten. Davon abgesehen geht der GPU-Einbau aber leicht von der Hand. Der Stecker zur Stromverbindung gleitet zusammen mit dem PCIe-Anschluss sauber in die Aufnahme und zeigt auch während der Nutzung des Systems keinerlei Kontaktprobleme. Dank dieser Steckverbindung muss man keinen 12-Pol-Stromstecker mehr direkt mit der GPU verbinden, sondern letzteren lediglich auf der Rückseite am Mainboard anstecken. Die dennoch vorhandene optionale Buchse an der GPU wird mit einer Kunststoff-Abdeckung verschlossen und sorgt für einen schlichten Anblick.

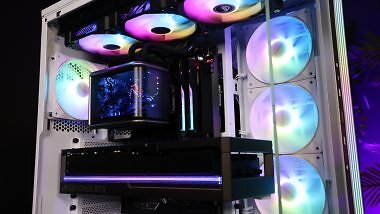

Zusammen mit einer Asus-Kompaktwasserkühlung, die ebenfalls durch verkettete Lüfter auf eine kabelreduzierte Optik ausgelegt ist, konnten wir ein hübsches System zusammenstellen.

Fazit

Das BTF-System ist spannend, auch wenn noch ein Novum. Die Handhabung ist beim Einbau teilweise aufwendiger als mit Standardkomponenten, dann aber wieder deutlich einfacher. Am Ende ist das Verkaufsargument das Aussehen. Und das ist wirklich gelungen, denn der Innenraum unseres Beispielsystems wirkt tatsächlich sehr aufgeräumt und schick. Doch wie es solch proprietäre avantgardistische Produkte so an sich haben, gibt es einen großen Haken: den Preis. Die verbaute ROG Astral RTX 5090 BTF OC ist mit ungefähr 2.970 Euro in einem Preisbereich angesiedelt, der selbst Enthusiasten zurückschrecken lässt. Das Non-BTF-Modell ist zwar immer noch teuer, mit etwa 2.830 Euro aber 140 Euro günstiger. Ähnlich sieht es beim Mainboard aus. Die BTF-Version des Crosshair X870E Hero ist mit 760 Euro circa 200 Euro teurer als die Standard-Variante für 562 Euro. Bei beiden Komponenten muss jeder selbst entscheiden, ob der Aufpreis sich lohnt.

Was halten Sie von dem sauberen Aufbau bei BTF-Modellen? Lohnt sich der Aufpreis? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren bitte die gültigen Forenregeln. Folgen Sie uns außerdem für Neuigkeiten in der Hardware-Welt oder unsere exklusiven Inhalte gern auf Whatsapp und X. Unsere Video-Inhalte (oftmals gewürzt mit einer Prise Humor) finden Sie bei Youtube, Instagram und Tiktok.
