WTF ist BTF? Das versteckte Kabelmanagement für Asus-Mainboards und -GPUs im Test
Ein aufgeräumter PC-Innenraum liegt aktuell im Trend. Neben verstecktem Kabelmanagement setzen Hersteller zunehmend auf rückseitige Mainboard-Anschlüsse. Asus greift das mit der BTF-Reihe aus Mainboards und Grafikkarten auf und wir schauen uns das näher an.
In diesem Artikel
Der Namenszusatz BTF steht bei Asus für Komponenten, die ein verstecktes Kabelmanagement erlauben. BTF-Mainboards verfügen dabei über nach hinten verlegte Anschlüsse, BTF-Grafikkarten können über das Mainboard mit Strom versorgt werden. Den Trend von rückseitig verbauten Mainboard-Anschlüssen gibt es dabei schon länger und auch andere Hersteller bieten ähnliche Systeme unter anderen Namen an. Wir konnten ein Asus-Mainboard und die zugehörige RTX 5090 in unserer Redaktion für ein Hands-on begrüßen und uns einen ersten Praxiseindruck des interessanten Systems verschaffen.
Das System
Bei dem uns zur Verfügung stehenden Mainboard handelt es sich um ein Asus ROG Crosshair X870E Hero BTF und damit um die AMD-Oberklasse im Asus-Sortiment. Die GPU repräsentiert das Stärkste, was es derzeit zu kaufen gibt. Die Asus Astral RTX 5090 BTF OC kombiniert den leistungsstarken Nvidia-Chip mit einem wuchtigen Kühler. Und da wir bis jetzt noch keine Asus Astral RTX 5090 in unserer Redaktion begrüßen durften, haben wir das BTF-Modell auch gleich durch unseren GPU-Custom-Design-Benchmark gescheucht. Wer mehr über die Kühlleistung der Astral erfahren möchte, findet alles im kommenden Custom-GPU-Einzeltest. In diesem Artikel gehen wir hingegen nur auf die Praxiserfahrung mit dem BTF-System ein.
Das System
Das passende Gehäuse

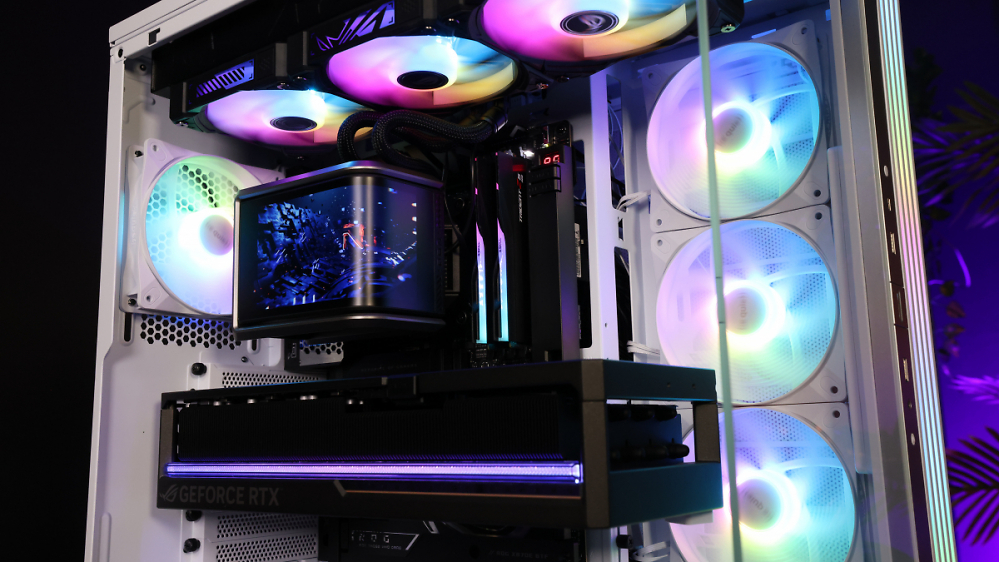

Damit ein BTF-Mainboard wie das Crosshair X870E Hero überhaupt sinnvoll eingebaut werden kann, braucht es ein entsprechendes Gehäuse. Wir nutzen in unserem Test das Be Quiet Light Base 600, das dank seiner Ausschnitte im Mainboard-Tray alle rückseitigen Anschlüsse erreichbar macht. Aber an dieser Stelle bedarf es einiger Aufmerksamkeit: Be Quiet bietet das Light Base 600 nur in der BTF-Version an. Ob man die BTF-Option nutzt, ist dem Käufer selbst überlassen.
Allerdings gibt es Hersteller, die einen anderen Weg gehen und ihre Gehäuse in zwei Ausführungen herausbringen: Ein anschauliches Beispiel ist das Phanteks NV5, das es sowohl in der Standardvariante ohne BTF-Features als auch als NV5 MK2 mit zusätzlichen Durchbrüchen für ein BTF-System gibt. Ähnlich verhält es sich mit dem Lian Li O11 Vision vs. Lian Li O11 Vision Compact. Vor dem Kauf sollte also unbedingt auf Bezeichnungen wie BTF, Back-Connect, Reverse Connector oder Hidden Connector geachtet werden. Fehlt ein solcher Hinweis, steckt meist ein klassisches Anschlusslayout dahinter und ein BTF-Board wird nicht passen. Wenn schon auffällt, dass es zwei Versionen gibt, wobei eine davon BTF-kompatibel sein soll, kann in der Regel davon ausgegangen werden, dass die teurere Version für ein BTF-System konzipiert ist. So kostet das MK2 des Phanteks NV5 10 Euro mehr als die non-BTF-Variante. Genauso verhält es sich auch bei dem Lian Li O11 Vision (Compact).
Auch andere Hersteller haben bereits eigene Lösungen parat. XPG bietet mit dem Invader X BTF und dem Starker Air BTF zwei Gehäuse an, die explizit für rückseitige Anschlüsse ausgelegt sind. Bitfenix liefert mit dem Ceto High Airflow Reverse ein Budget-Modell. Im höherpreisigen Segment befindet sich zudem noch das Hyte Y70 Touch BTF Edition. Bedenken sollte man beim Kauf eines solchen Gehäuses, dass jedes BTF-fähige Gehäuse auch als normales Gehäuse verwendet werden kann, während die normalen Gehäuse nicht ohne Weiteres als BTF-Gehäuse verwendet werden können.
Nach der Vorstellung von Mainboard, Grafikkarte und passenden Gehäusen stellt sich die entscheidende Frage: Wie aufwendig ist der praktische Einbau eines BTF-Systems wirklich und welche Vorteile oder Stolperfallen ergeben sich beim Kabelmanagement? Genau diesen Aspekten widmen wir uns auf der nächsten Seite.
