Gigabyte: Stellungnahme zur erhöhten SoC-Spannung bei AM5-Mainboards

17
News Alexander Pensler Als bevorzugte Quelle auf Google hinzufügen
Gigabyte: Stellungnahme zur erhöhten SoC-Spannung bei AM5-Mainboards (1)

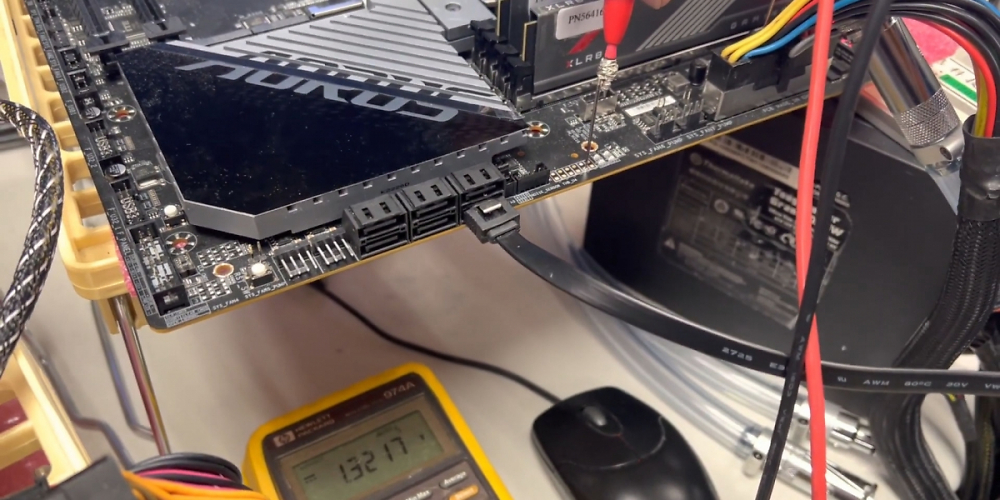

Quelle: Gigabyte

Gigabyte meldet sich bezüglich des Problems mit defekten 7000X3D-CPUs auf AM5-Mainboards: In einer Pressemitteilung des Herstellers heißt es, dass alle AM5-Mainboards des Herstellers den kritischen Wert von 1,4V SoC-Spannung nicht überschreiten.

In letzter Zeit häuften sich Berichte über "durchgeschmorte" AMD-CPUs der 7000X3D Serie mit gestapeltem V-Cache. Dabei soll der 3D-V-Cache bei zu hohen SoC-Spannungen Schaden nehmen, wobei ein Spannungswert über 1,4 V als Fehlerursache vermutet wird. Dies soll vor allem in Kombination mit dem EXPO-Standard von AMD zusammenhängen, der eine Eigenlösung ähnlich dem XMP-Standard zur automatisierten Leistungssteigerung des Arbeitsspeichers durch vordefinierte Profile darstellt.

Messung der SoC-Spannung mit HWiNFO

Zunächst stellt Gigabyte klar, dass die CPU-interne SoC-Spannung am sogenannten SVI3-Interface der richtige Ort ist, um Spannungswerte auszulesen. Wer stattdessen die "PWM Output Voltage" ausliest, erhält im Vergleich zur SoC-Spannung in der CPU erhöhte Messwerte.

Die Erklärung des Hardwareherstellers gibt auch an, wie PC-Enthusiasten die SoC-Spannung mit HWiNFO auslesen können: "Benutzer können die HWiNFO-Software verwenden, um die interne SoC-Spannung der CPU (SVI3-Schnittstelle) genau zu überwachen, die in HWiNFO als "CPU VDDCR_SOC Voltage (SVI3 TFN)" angezeigt wird. Dieser Wert wird vom internen Sensor der CPU gemeldet und zeigt die tatsächliche Spannung an.

Presse-Statement spricht von SoC-Werten unter 1,3 V

Gigabyte selbst nutzt HWiNFO zur Überprüfung der SoC-Spannung und bescheinigt für alle AM5-Mainboards Werte unter 1,3 V, also unter dem kritischen Wert von 1,4 V. Für das Auslesen in HWiNFO wurde der Sensorwert "CPU VDDCR_SOC Voltage (SVI3 TFN)" vom Hersteller verwendet. AMD hat die Sensorwerte von unter 1,3 V bestätigt.

Empfohlener redaktioneller Inhalt [EMBED_URL] An dieser Stelle finden Sie externe Inhalte von [PLATTFORM]. Zum Schutz Ihrer persönlichen Daten werden externe Einbindungen erst angezeigt, wenn Sie dies durch Klick auf "Alle externen Inhalte laden" bestätigen: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt. Mehr dazu in unserer Datenschutzerklärung.
Externe Inhalte Mehr dazu in unserer Datenschutzerklärung.

Besitzen Sie auch ein Gigabyte-Mainboard mit AM5-Sockel und eine Ryzen 7000X3D CPU? Machen Sie sich weiterhin Sorgen, dass Ihre CPU ausfallen könnte? Nutzen Sie die Kommentar-Funktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssen Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Falls Sie noch keinen Account haben, können Sie sich gerne registrieren.

Quelle: Gigabyte Pressemeldung via Techpowerup
