Gigabyte Aorus Z690 Master: Mainboard-Leak mit interessanten Details

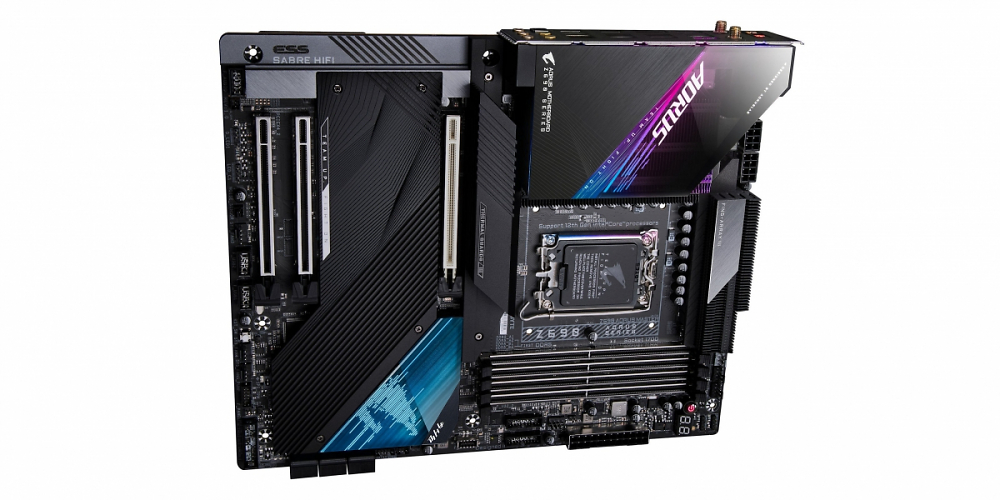

Ein Foto eines Z690-Mainboards aus Gigabytes Aorus-Master-Reihe wurde bei Twitter geleakt. Es zeigt einen LGA1700-Sockel für kommende Intel-CPUs der Alder-Lake- und Raptor-Lake-Generationen und die nötigen Slots für DDR5-RAM. Dominiert wird das Mainboard von einer großen Kühllösung.
Auf Twitter wurde von dem Nutzer "REHWK" ein Produktfoto eines Z690-Mainboards aus Gigabytes Aorus-Master-Reihe präsentiert. Anhand des Fotos lassen sich einige Spezifikationen zum Mainboard feststellen. So kommt das Aorus Z690 Master im standardmäßigen ATX-Formfaktor und mit Dual-8-Pin-EPS-Konnektoren. Deutlich lässt sich auf dem Foto zudem der LGA1700-Sockel erkennen, der Platz für kommende Alder-Lake- und zukünftige Raptor-Lake-Prozessoren von Intel bieten soll.
Gigabyte Aorus Z690 Master: Oberklasse-Mainboard mit üppiger Kühlung
Weiterhin sind vier DIMM-Slots für den mit Alder Lake erstmals eingeführten DDR5-Arbeitsspeicher auf dem Aorus Master zu vernehmen. Versteckt unter einem Wärmeschutz des M.2-Steckplatzes sitzt ein PCI-Express-5.0-x16-Slot. Neben diesem gibt es noch zwei weitere PCI-E-x16-Slots, bei denen nicht ganz sicher ist, ob es sich um Gen4 oder Gen5 handelt, jedoch ersteres realistischer erscheint. Ein genauerer Blick auf das Mainboard bleibt dem Betrachter jedoch verwehrt, denn der VRM-Bereich ist mit einer großen Kühllösung bedeckt.
Unser PCGH-Mainboard-Fachredakteur ergänzt, dass sich unmittelbar oberhalb des zweiten und dritten mechanischen PCI-E-×16-Slots am vorderen Ende beim Aorus Master je vier Pärchen der für PCI-E-Lanes typischen SMD-Bauteile erkennen lassen. Das heißt, es handelt sich um ×4-Steckplätze, wobei das im hinteren Slot-Bereich zusätzlich sichtbare Paar von Lane-Splittern darauf hinweist, dass hier vier Lanes zwischen zwei Endpunkten umgeschaltet werden.
Ebenfalls lesenswert: Z690 für Intel Alder Lake: Leaks zu Asus, Gigabyte, Asrock und Biostar
Laut Videocardz stellt Gigabytes Aorus-Master-Serie die Oberklasse in ihren Line-ups für Mainboards dar und werde nur noch von der Aorus-Extreme-Reihe übertroffen. Daraus soll hervorgehen, dass das geleakte Aorus Z690 Master die Definition für das ist, was Gigabyte für das Ultra-Premium-Segment plant und mit Intels Core-i9-Prozessoren der 12. Generation besetzt werden soll.
Quelle: Twitter via Videocardz
Drei Slots Zwischenraum dagegen sind angemessen für aktuelle Oberklasse-Grafikkarten. Schade aber, dass sie über dem oberen PEG nicht noch einen ×1 bieten. So ganz tot sind Erweiterungskarten dann doch nicht und eigentlich bleibt unter dem PEG genug Platz für M.2-SSDs, da muss man nicht die erste ATX-Slotöffnung für reservieren. (Die von oben sichtbaren Schrauben am Kühlkörper legen jedenfalls nahe, dass da ein SSD-Steckplatz und keine Spannungswandler unter dem großzügigen Kühler liegen.)
