Mainboard: Asus TUF Gaming B760M-BTF versteckt Anschlüsse

Das Asus TUF Gaming B760M-BTF, welches die neue Serie "Back to Future"-Serie des Herstellers einführt, im kompakten 24,4 x 24,4 cm messenden Micro-ATX-Format, setzt auf den Mainstream-Chipsatz B760 von Intel und unterstützt so dementsprechend die 12. Core-Generation ("Alder Lake-S") und die 13. Ausgabe ("Raptor Lake-S") mit dem Intel Core i9-13900K und Core i9-13900KS an der Spitze des Hybrid-Portfolios.

PCB versteckt Ports auf der Rückseite

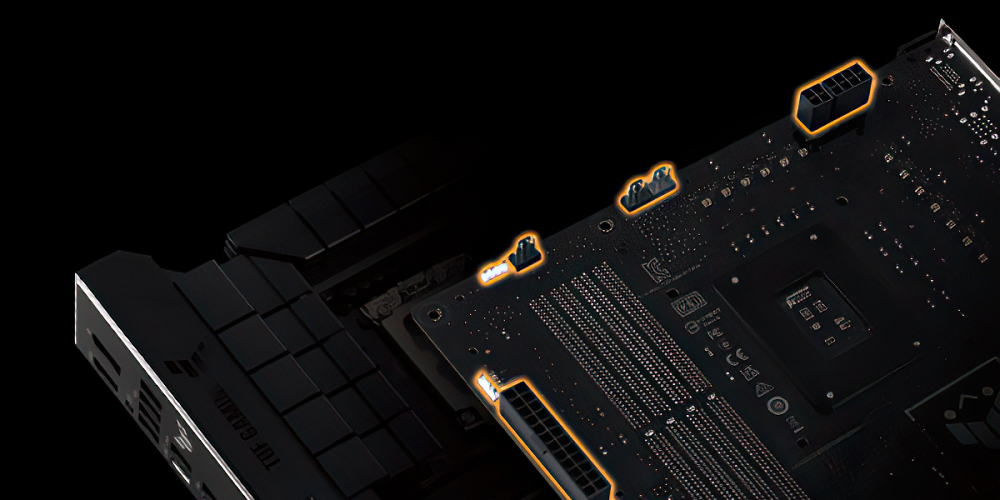

Anders als herkömmliche Mainboards macht sich das Asus TUF Gaming B760M-BTF ein Konzept zunutze, die bereits von den Projekten Gigabyte Stealth und MSI Project Zero eingeführt wurde, und versteckt sämtliche Anschlüsse für Peripherie, Speichermedien, den I/O-Bereich und die Stromversorgung sowie alle Schalter und Switches auf der Rückseite des mehrlagigen PCBs mit "Military"-Komponenten.

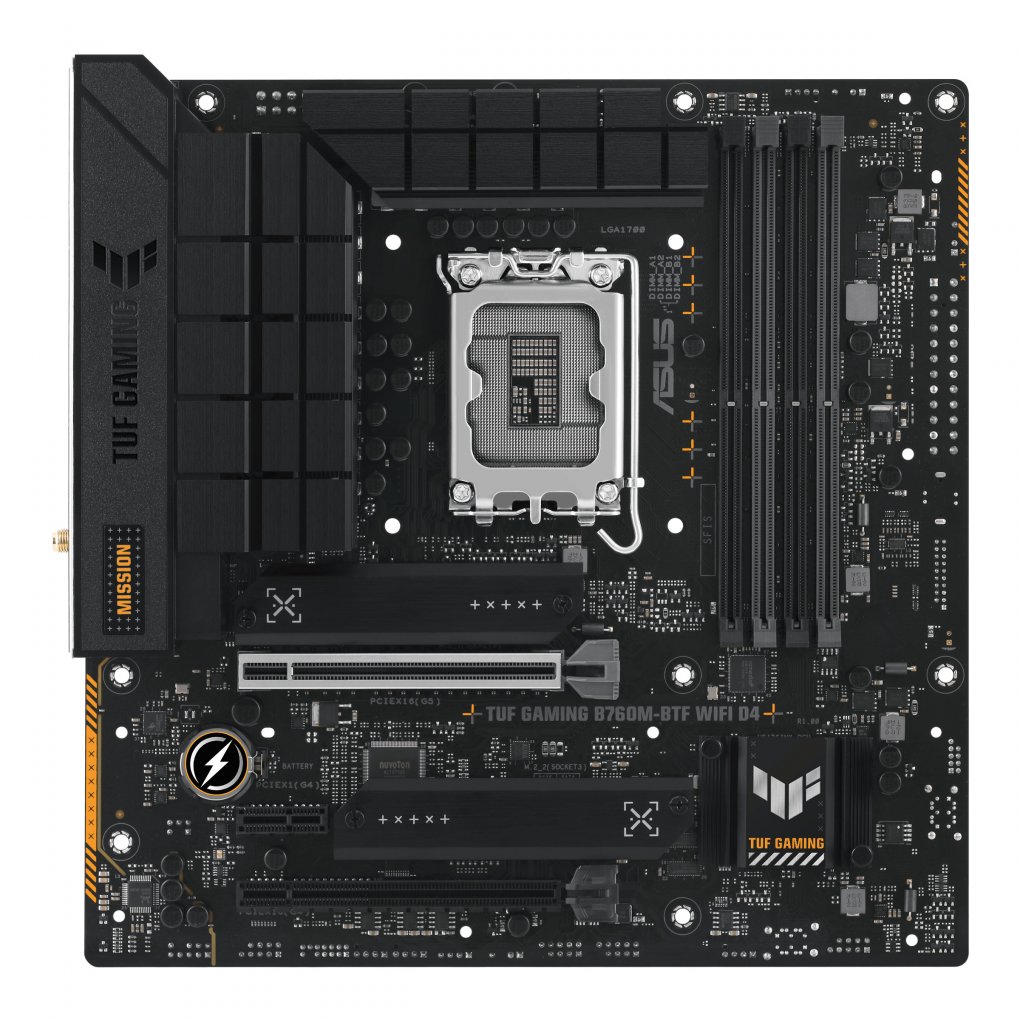

Quelle: Asus Asus TUF Gaming B760M-BTF Ansonsten entsprechen die Spezifikationen des Asus TUF Gaming B760M-BTF WIFI D4 denen des regulären Modells ohne BTF-Suffix.

Asus TUF Gaming B760M-BTF WIFI 4D - Spezifikationen

• Intel Sockel LGA1700 für Raptor Lake-S und Alder Lake-S
• 4x DIMMs für 128 GiByte DDR4-5333 (OC)
• 1x PCIe 5.0 x16 (GPU), 1x PCIe 4.0 x4
• 2x M.2 2280 PCIe 4.0 x4
• Intel B760-Chipsatz
• 1x 2,5 Gb LAN
• WIFI 6

12+1 Phasen und hochwertige MOSFETs

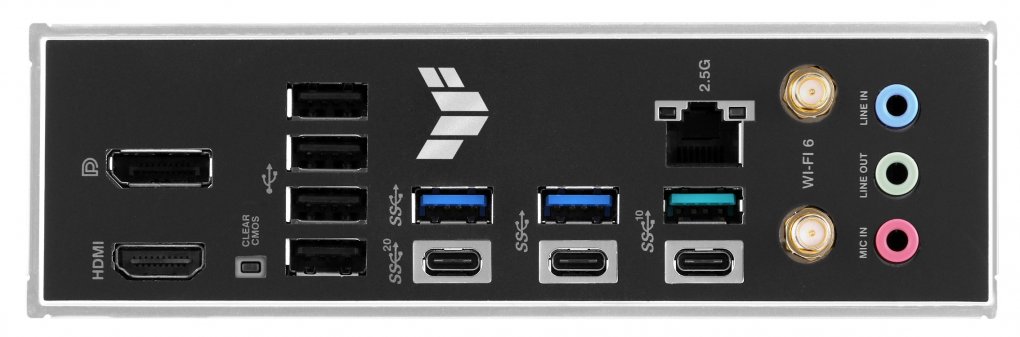

Das für den DIY-Markt vorgesehene Mainboard verfügt laut Asus über besonders hochwertige Komponenten sowie eine potente Spannungsmodulation mit 12+1 Phasen vom Typ DrMOS und japanischen MOSFETs. Um die Konnektivität kümmern sich ein Ethernet mit 2,5 Gb/s und WIFI 6 mit 2x2 MU-MIMO. Auch der I/O-Bereich der Hauptplatine fällt durchaus umfangreich aus.

Quelle: Asus Asus TUF Gaming B760M-BTF 1x USB-C 3.2 Gen2x2, 2x USB 3.2 Gen2 und 3x USB 3.2 Gen1 sowie 4x USB 2.0 und Bluetooth 5.2 runden die Ausstattung des Micro-ATX-Mainboards ab, während sich ein Realtek-NIC mit 7.1-Sound sich um die Audioausgabe kümmert.

Ein Preis von um 200 Euro ist realistisch

Eine unverbindliche Preisempfehlung für das Asus TUF Gaming B760M-BTF WIFI 4D hat der Hersteller bislang noch nicht bekannt gegeben, dieser wird sich voraussichtlich aber in der Region zwischen 180 und 220 Euro bewegen. Vergleichbare Platinen von Asus sind in derselben Preisklasse beheimatet.
