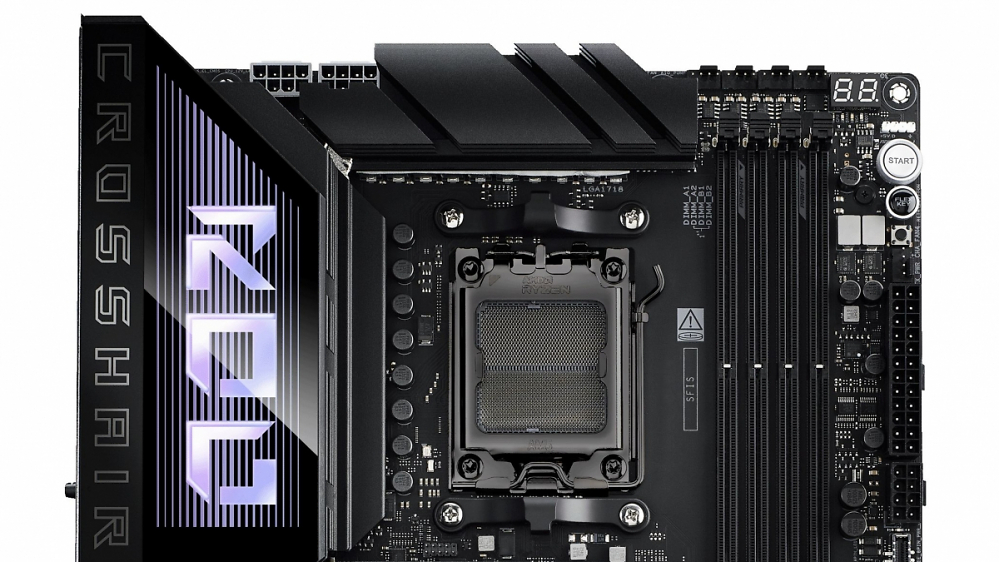

Asus hat zur Gamescom 2024 seine neuen AM5-Mainboards mit den Chipsätzen X870E und X870 vorgestellt. Darunter findet sich mit dem Asus ROG Crosshair X870E Hero auch das Topmodell für Ryzen 9000, welches wir hier im Detail vorstellen wollen.
Originalmeldung vom 20. August 2024:
Asus hat zur Gamescom 2024, welche vom 21. bis 25. August in Köln stattfindet, insgesamt 9 neuen AM5-Mainboards mit den aufgefrischten Chipsätzen X870E und X870 vorgestellt. Darunter findet sich mit dem Asus ROG Crosshair X870E Hero auch das Topmodell für die Zen-5-CPUs der Serie Ryzen 9000 ("Granite Ridge"), welches wir unseren PCGH-Enthusiasten einmal im Detail vorstellen wollen.
Enthusiasten-Mainboard für Ryzen 9000

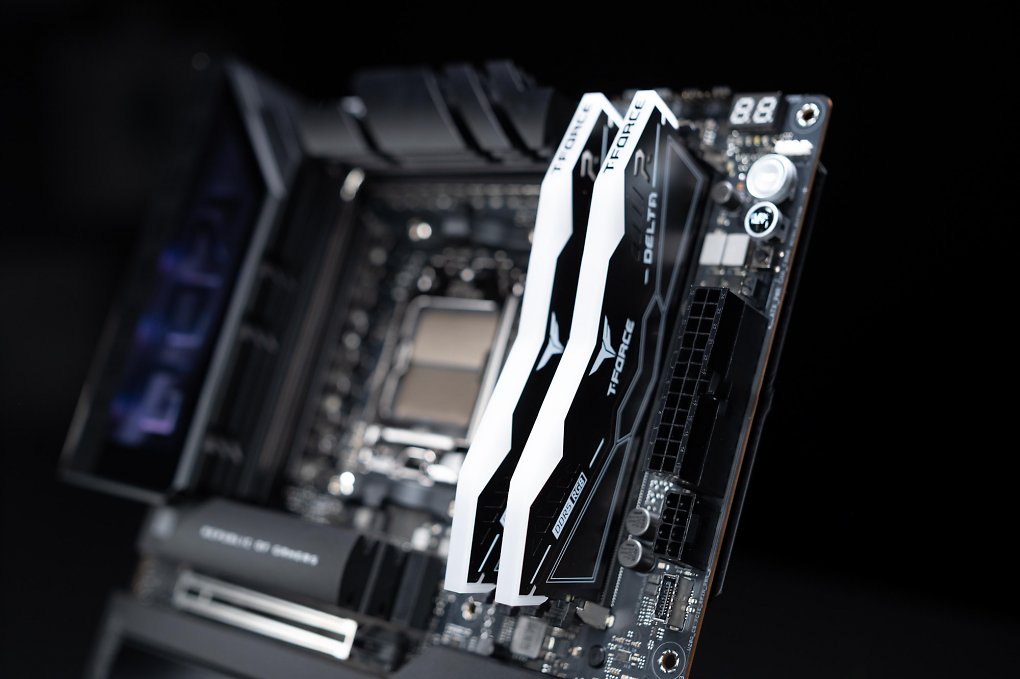

Auf Basis des bekannten Sockel LGA 1718 alias AM5 realisiert der Hersteller mit dem neuen Asus ROG Crosshair X870E Hero eine Hauptplatine, welche gemessen an ihren technischen Spezifikationen selbst bei absoluten Hardware-Enthusiasten keinerlei Wünsche offen lassen dürfte. So verspricht der taiwanische Hersteller mit der sogenannten "NitroPath DRAM Technology" jetzt ganz besonders hohe Speichergeschwindigkeiten, 400 MT/s mehr sollen möglich sein.
Quelle: Asus

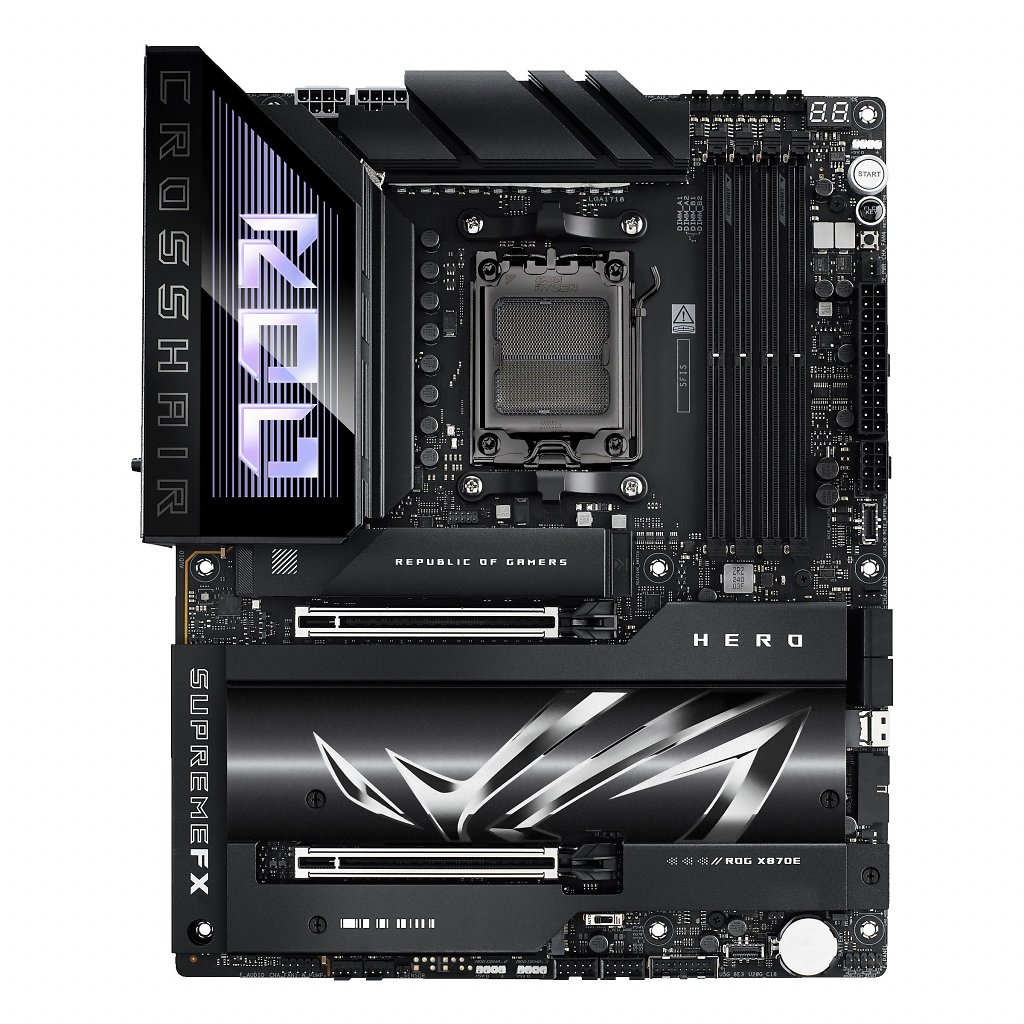

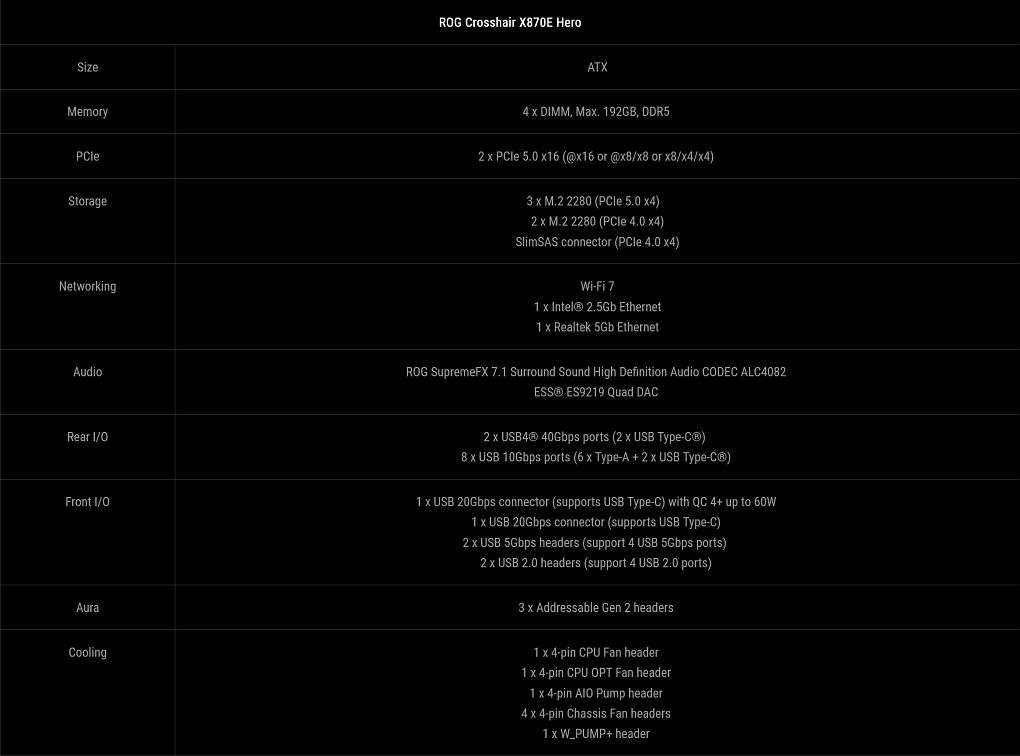

Die PCGH-Redaktion wird die "NitroPath DRAM Technology" noch einmal gesondert vorstellen, aber auch darüber hinaus bietet das Asus ROG Crosshair X870E Hero alles, was Spieler und Enthusiasten von einem AM5-Mainboard erwarten können, wie das nicht ganz vollständige Datenblatt der Hauptplatine verrät. Geboten werden...
Quelle: Asus
Neben 8 × USB 3.2 Gen2 mit 10 Gbit/s werden auch 2 × USB4 mit 40 Gbit/s am rückseitigen I/O-Bereich sowie außerdem 1 × USB 3.2 Gen2x2 mit PowerDelivery bis 60 Watt und 1 × USB 3.2 Gen2x2 mit 20 Gbit/s an der Front geboten. Hinsichtlich der Konnektivität bleiben mit 1 × LAN mit 5 Gbit/s und 1 × LAN mit 2,5 Gbit/s sowie drahtlosen Wi-Fi 7 und Bluetooth 5.3 ebenfalls kaum noch Wünsche offen.
Quelle: Asus

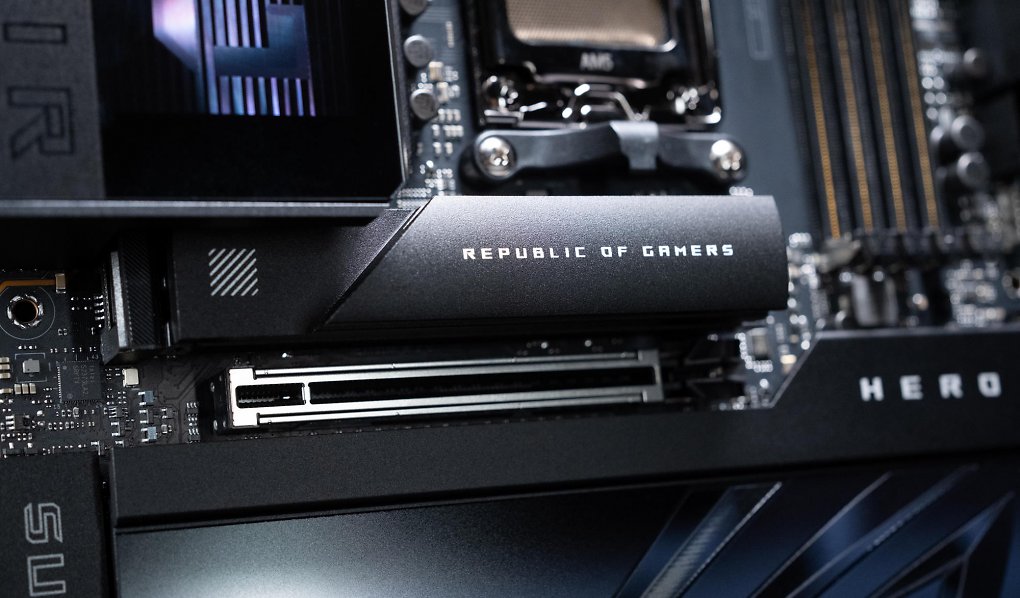

Auch PCIe 5.0 x16 für die Grafikkarte sowie 3 × PCIe 5.0 x4 per M.2 2280 für schnelle NVMe-SSDs können sich auf einer Mainstream-Plattform ebenso durchaus lassen wie 2 × PCIe 4.0 x4 und eine SlimSAS-Schnittstelle, welche ebenfalls über PCIe 4.0 x4 angebunden ist. Um die Soundausgabe kümmert sich ein SupremeFX 7.1, der wiederum mit Realtek ALC4082 und ESS ES9219 Quad DAC aufwartet.
X870E und X870 auf der Gamescom 2024
Asus hat insgesamt 9 neue AM5-Mainboards mit den Chipsätzen X870E und X870 mit zur Gamescom 2024 nach Köln gebracht, im ebenfalls erschienen Mainboard-Guide, werden die nachfolgenden Modelle genannt.
- Asus ROG Crosshair X870E Hero
- Asus ROG Strix X870-F Gaming WIFI
- Asus ROG Strix X870-A Gaming WIFI
- Asus ROG Strix X870E-E Gaming WIFI
- Asus ROG Strix X870-I Gaming WIFI
- Asus TUF Gaming X870-Plus WIFI
- Asus ProArt X870E-Creator WIFI
- Asus PRIME X870-P WIFI
- Asus PRIME X870-P

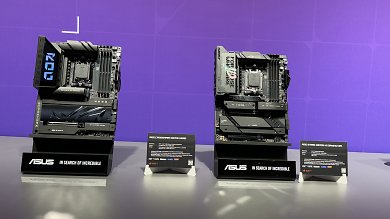

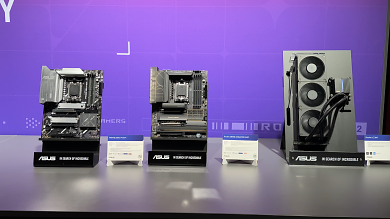

Weitere Informationen liefert das Spezial des taiwanischen Herstellers zur Gamescom 2024. Auch hat die Redaktion von PCGH bereits vor Ort einige Impressionen für die PCGH-Leserschaft eingefangen.
Quelle: PCGH
Quelle: PCGH
Die Pressemitteilung zum Asus ROG Crosshair X870E Hero liefert weitere Details zur neuen High-End-Platine für AMD Ryzen 9000.
Asus nennt erstmals DDR5-8600 (OC)
Aktualisierung vom 21. August 2024:
Wie aus den technischen Spezifikationen des Asus ROG Crosshair X870E Hero hervorgeht, wirbt Asus erstmals mit Speichergeschwindigkeiten von bis zu DDR5-8600 (OC). Das soll mitunter auch der neuen NitroPath DRAM Technologie geschuldet sein, welche die PCGH-Redaktion gerade erst im Detail vorgestellt hat.
Spannungsmodulation mit 18 + 2 + 2 Phasen

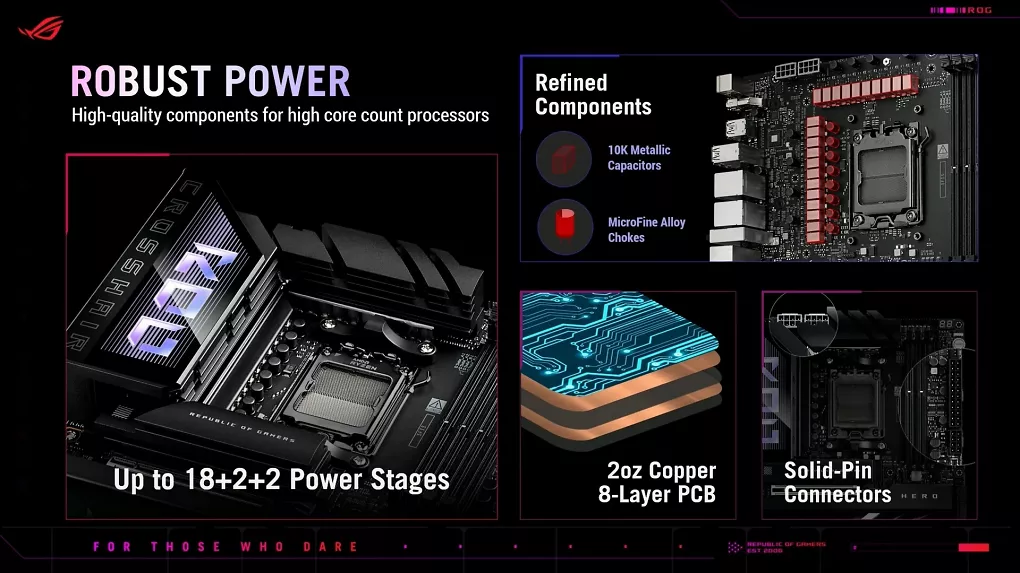

Wie Asus mittlerweile nachgereicht hat, verfügt das Asus ROG Crosshair X870E Hero über ein besonders potente Spannungsmodulation mit 22 Phasen (18 + 2 + 2) für die CPU, das SoC und RAM. Die Platine, das sogenannte PCB ("Printed Curcuit Board") setzt sich aus insgesamt 8 Lagen ("Layer") zusammen.
Quelle: Asus
Ihre Meinung ist gefragt!
Wie stehen Sie zu diesem Thema? Die PCGH-Redaktion freut sich über Ihre fundierte Meinung in den Kommentaren zu dieser Meldung. Um zu kommentieren, müssen Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie bisher noch keinen Account haben, könnten Sie sich hier unverbindlich registrieren. Beachten Sie beim Kommentieren aber bitte die geltenden Forenregeln.
Quelle: Asus
Kein Platz gefunden oder einfach VERGESSEN?
Die CPU liefert 28 5.0 Lanes, davon gehen 4 für die Anbindung des IO-Hub ab - jedoch nur in 4.0 Geschwindigkeit. 16 werden für den PEG genutzt, von den verbliebenen 8 Lanes müssen 4 für den Primären M.2 genutzt werden. Die übrigen 4 Lanes können wahlweise für M.2 oder einen PCIe-Slot genutzt werden - optional auch gar nicht, oder es ist beides verbaut, aber es kann nur je eines genutzt werden.
Der X670(E) / X870E steuert weitere 12 PCIe 4.0 und bis zu 8 PCIe 3.0 Lanes hinzu.
Von den 4.0 Lanes wird mind. eine für den LAN gebraucht, und was dann sonst noch so angebunden werden soll / muss.
An den 3.0 Lanes hängt standardmäßig SATA, das in zweier Paaren deaktiviert werden kann - bis hin zu kompletter Deaktivierung.
Bedeutet: Nicht genug Lanes für 2x 16x
Bei LGA1700 könnte es evtl. möglich sein - Z790 soll zumindest 20 PCIe 4.0 Lanes haben, H770 auch noch 16, und jeweils +4 von der CPU -, nur hab ich da auch kein Board gefunden das dies nutzen würde - nicht mal 16 + 8, ohne das bei Verwendung des zweiten Slots auf 8+8 umgeschaltet wird.
Für 10G reicht auch nicht mehr 1xPCIe 3.0.
Die versuchen da ja 2 PCIe Slots und 3 M.2 mit PCIe 5.0 anzubinden. Da der PEG nicht auf 4x reduziert wird, kann man nicht alle gleichzeitig nutzen. Man muss sich zwischen 3x M.2 oder 1-2x M.2 und den zweiten PCIe entscheiden.
Dann binden sie noch 2x M.2 PCIe 4.0 4x an, diesen SlimSAS mit 4x. Damit wären 12 der 12 PCIe 4.0 Lanes weg, wenn X870E wirklich nur ein umbenannter X670E ist.
2x LAN + 1x WLAN, sowie 4x SATA = 7 der 8 PCIe 3.0 Lanes sind auch weg.
Ich frage mich da, wie die USB4 untergebracht haben. Von den Anzahl der Lanes, bleibt für USB4 eigentlich nichts übrig. Explizit entscheiden was man nutzen will, muss man sich aber nur bei den PCIe 5.0 Gerätschaften. Zumindest sind das die einzigen, auf das ASUS auf ihrer Webseite eingeht, vielleicht steht noch was im Handbuch.
Evtl. mit irgendwelche Splitter, man verwendet ja nur selten alles gleichzeitig mit voller Leistung (und würde spätestens bei I/O-Hub <-> CPU auf PCIe 4.0 4x gebremst)?
Der zweite M.2
und der dritte M.2
und der zweite ×16
streiten sich alle um die hinteren acht Lanes des primären ×16. Wer seine Grafikkarte voll anbinden will, kann keinen einzigen dieser Steckplätze nutzen, sondern ist auf den primären M.2 (5.0 von der CPU), den quartären und quintären (je ×4 4.0 vom Chipsatz) sowie "SAS"(=U.2/U.3, ebenfalls ×4 4.0 vom X870E) beschränkt. (Für die drei W-/LAN-Controller bleiben die PCI-E-3.0 des östlichen Promontory 21, am restlichen hängt noch 4× SATA.)
Wer kein U.2/U.3 nutzt, bekommt hier weniger PCI-E-Erweiterungsmöglichkeiten als beim Strix B650E-F. Ich habe Asus schon mal gefragt, ob sie bis zum Launch noch ein anderes Muster samplen wollen. Das Problem scheint sich zwar quer durch die gesamte Produktpalette zu ziehen, aber bei günstigeren Boards gab es ja nie einen zweiten 5.0-M.2, der entfallen könnte.
Den Fotos von der Gamescom nach könnte der USB4-Controller bei Asrock übrigens auch an CPU-Lanes hängen, bei Gigabytes bestehendem B650E Pro USB4 ist dem definitiv so und von MSI habe ich zwar noch gar keine Specs gesehen, aber das bereits gezeigte X870 Tomahawk hat insgesamt deutlich mehr M.2, als mit exklusiver ×4-Anbindung nativ möglich wären. Ich würde auch da auf GPU-Sharing wetten, was man in der Preisklasse eher nicht machen würde, wenn man auf anderem Wege mit "2× 5.0 M.2" werben könnte, sodass auch hier USB4 via CPU naheliegt. Wenn sich diese Entscheidung überall durch die kompletten Portfolios zieht (weil es von AMD so vorgegeben wird?), sollten Nutzer von/Interessenten an zwei 5.0-SSDs also die Augen nach 600er-Angeboten offen halten, solange es noch welche gibt.
Bezüglich Intel: Den letzten Gerüchten zu Folge hat der Z890 24 Lanes, der B860 14. Also vier weniger als Z790 respektive gleich viel wie B760. Dafür nutzen Z890-Boards aber vier Lanes mehr von der CPU, sodass in beiden Fällen ein Gleichstand zur heutigen Generation rauskäme – und das liegen Z790-Boards ja SATA-bereinigt schon vier Lanes vor X670(E). Bislang sind die bei Intel im Schnitt langsamer, aber wenn Arrow Lake wie erwartet einen ×4-5.0-Link für SSDs bringt und umgekehrt AMD flächendeckend den zweiten für USB4 opfert, wäre Intel qualitativ auf Augenhöhe – und könnte den quantitativen Vorsprung auf acht Lanes ausbauen, denn natives TBT4/USB4 in der CPU gilt als recht wahrscheinlich, nachdem MTL das schon kann.
Hab das nicht genauer angesehen. Mir fiel lediglich auf, dass in den Features "nur" 5G steht.
Stach mir halt direkt ins Auge
Der Mangel an Lanes könnte durchaus ein Grund sein.
Bei einigen anderen Premium-Boards (670E, bei 8xx weiß ich noch nichts) steckt teils eben ein 10er drauf.
Aber wie gesagt, habe die Specs der einzelnen Bretter nicht einzeln angeschaut.
Brauche ja bis auf weiteres keines (AM5).
Wie die das lösen und ob ggf. Zusatzchips verbaut sind bzw. werden (müssen) prüfe ich vor einem eventuellen
Kauf natürlich. Mir persönlich würde ein 5G-Lan oder auch ein 2,5er durchaus reichen.
Ist ggü. 1G doch deutlich geschmeidiger, nur bei kleinen Files isses leider auch nicht oder kaum flotter.
Dazu:
Daten schiebe ich eher nicht "terabyte-mässig" übers Netz bzw. nur zwei, drei Mal und keinesfalls permanent.
So nen Workload hab ich hier nun wirklich nicht
nämlich gewiss auch nicht machen.
Für 10G reicht auch nicht mehr 1xPCIe 3.0.
Die versuchen da ja 2 PCIe Slots und 3 M.2 mit PCIe 5.0 anzubinden. Da der PEG nicht auf 4x reduziert wird, kann man nicht alle gleichzeitig nutzen. Man muss sich zwischen 3x M.2 oder 1-2x M.2 und den zweiten PCIe entscheiden.
Dann binden sie noch 2x M.2 PCIe 4.0 4x an, diesen SlimSAS mit 4x. Damit wären 12 der 12 PCIe 4.0 Lanes weg, wenn X870E wirklich nur ein umbenannter X670E ist.
2x LAN + 1x WLAN, sowie 4x SATA = 7 der 8 PCIe 3.0 Lanes sind auch weg.
Ich frage mich da, wie die USB4 untergebracht haben. Von den Anzahl der Lanes, bleibt für USB4 eigentlich nichts übrig. Explizit entscheiden was man nutzen will, muss man sich aber nur bei den PCIe 5.0 Gerätschaften. Zumindest sind das die einzigen, auf das ASUS auf ihrer Webseite eingeht, vielleicht steht noch was im Handbuch.
Evtl. mit irgendwelche Splitter, man verwendet ja nur selten alles gleichzeitig mit voller Leistung (und würde spätestens bei I/O-Hub <-> CPU auf PCIe 4.0 4x gebremst)?
