Überraschung bei Asus B650: PCI-E 5.0 für Geforce RTX 5090 auf 4.0-Mainboard

Bevor X870 und X870E für Verwirrung sorgten, galt im AM5-Namensschema: Um das Anhängsel "E" zu tragen, muss ein Mainboard genug in Routing und PCB investieren, um PCI-E-Verbindungen in 5.0-Geschwindigkeit zwischen CPU-Sockel und Grafikkarten-Slot zu ermöglichen. Reicht die Qualität dagegen nur für PCI-Express 4.0, gibt es kein "B650E", sondern lediglich das Label "B650". Diese Vorgabe wird auch nahezu vollständig eingehalten, nur Asrock vermarktet mit dem "B650 Steel Legend" eine vollwertige B650E-Platine unter "falschem" Namen an Budget-Käufer.

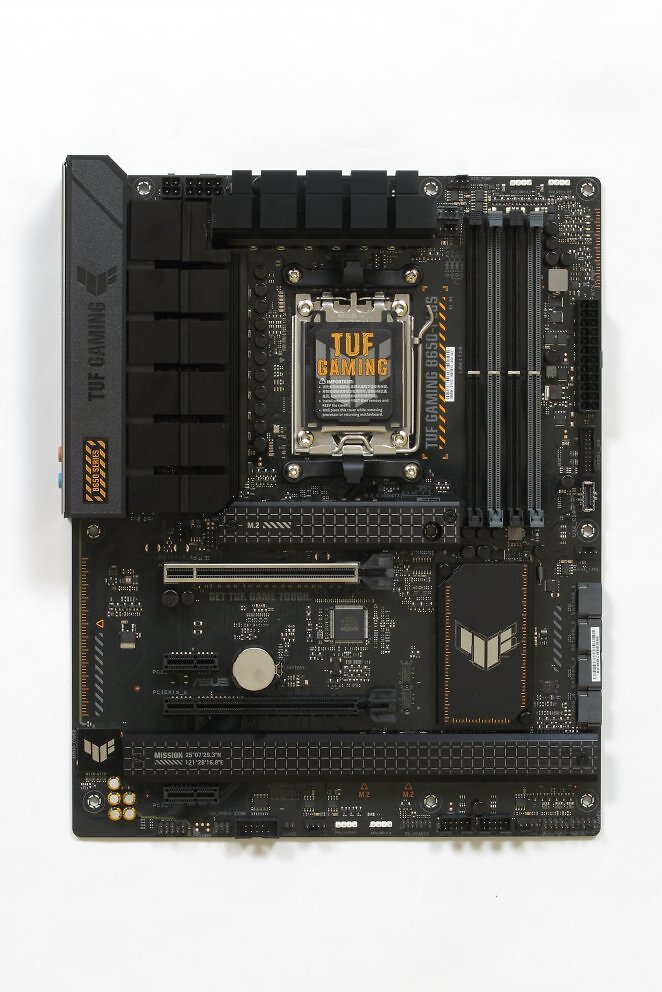

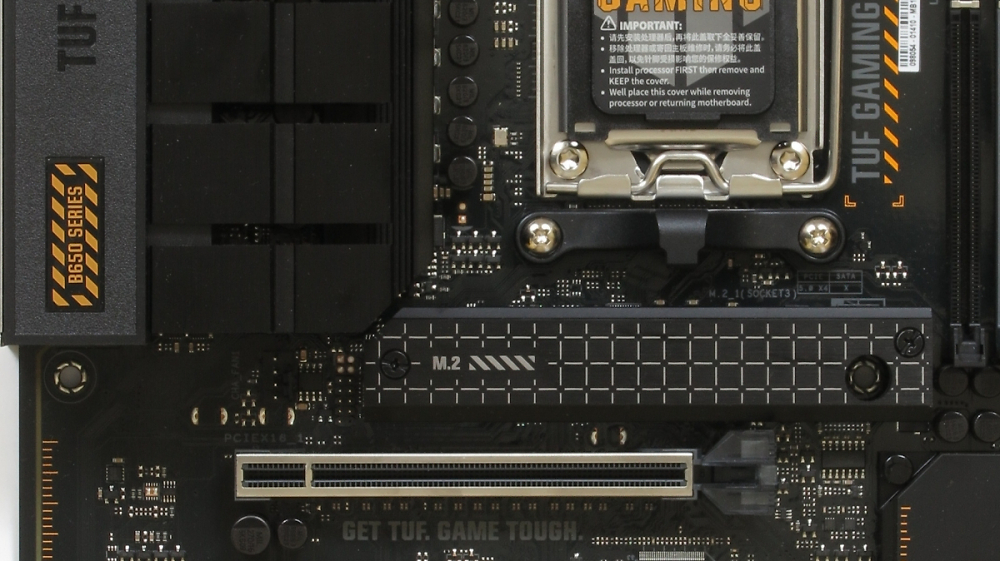

Das Asus TUF B650-Plus dagegen trägt einen 4.0-Namen für eine 4.0-zertifizierte Platine, auf der auch ganz eindeutig 4.0-Technik verbaut wurde. So ist beispielsweise der Grafikkarten-Slot in THT-Bauweise ausgeführt, also mit durch die Platine ragenden, rückseitig überstehenden Kontakten - einfach zu verlöten und stabil, aber diese Abzweigungen von der eigentlichen Leiterbahnrichtung sorgen für störende Signalreflektionen. Für PCI-Express 5.0 braucht es SMD-Slots, die bündig auf die PCB-Vorderseite gelötet werden.

Umso überraschter waren wir daher, als wir diese oft empfohlene Platine als Referenzobjekt noch einmal neu testen wollten (Ersttest in PCGH 02/2023, noch mit Ryzen 7000). Im aktuellen UEFI 3072 erlaubt das Untermenü Advanced\Onboard Devices Configuration\PCIE Link Speed\ für den Grafikkartensteckplatz PCIEX16_1 nämlich nicht nur die Geschwindigkeitsstufen "Gen1" bis "Gen4", sondern auch "Gen5" an. Ein Copy-&-Paste-Fehler aus der Menüstruktur teurerer B650E-Platinen? Das können wir nicht mit Sicherheit sagen, aber wir können die Wirkung der Option testen - und diese wird dem Namen gerecht: Sowohl mit einer über Adapter installierten PCI-E-5.0-SSD als auch mit einer Geforce RTX 5090 melden Diagnose-Tools PCI-Express 5.0. Der SSD können wir auch Transferraten von bis zu 9 GB/s im AS SSD Benchmark bescheinigen - das theoretische Limit eines PCI-E-4.0-×4-Links liegt bei knapp 8 GB/s, wovon aufgrund des Ansteuerungsaufwands normalerweise nicht mehr als 7,5 GB/s für Nutzdaten und Benchmarks verfügbar sind.

Eine Überprüfung des 5.0-Betriebs mit Blackwell-GPU scheitert dagegen noch an angepassten Benchmarks. AIDA64 beschwert sich über das nicht voll unterstützte GPU-Modell und der PCI-E-Test des 3D Mark läuft zwar durch, gibt aber sowohl mit PCI-Express 4.0 ×16 als auch mit 5.0 ×16 Werte von 110 bis 130 GB/s aus - offensichtlich ein Testfehler, denn das theoretische Limit für die erste Konfiguration sind 32 GB/s, für letztere 64 GB/s. Aufgrund der Arbeitsweise des Tests liegen unterstützte 4.0-Grafikkarten sogar eher bei 25 GB/s, was 50 GB/s für die RTX 5090 erwarten lässt.

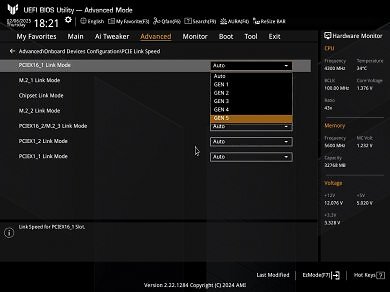

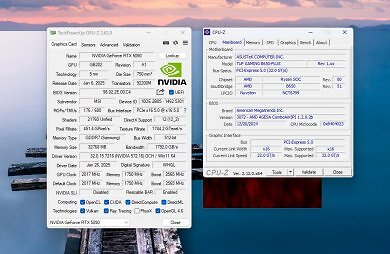

Quelle: PCGH Technische Tests haben mit Blackwell noch so ihre Probleme, aber zumindest GPU-Z und HWInfo bescheinigen der RTX 5090 trotz B650-Mainboard eine PCI-E-5.0-Verbindung Quelle: PCGH Sollte es laut AMD gar nicht geben: PCI Express 5.0 in einem B650-ohne-E-UEFI.

Gegenüber HWInfo gibt die GPU aber an, ihre Daten mit bis zu 32 GT/s zu übertragen, sobald die "Gen5"-Option angewählt wird, während auf "Gen4" oder "Auto" die für PCI-Express 4.0 korrekten 16 GT/s angezeigt werden. Wir sind somit zuversichtlich, dass das TUF B650-Plus neuerdings tatsächlich PCI-Express 5.0 anbieten kann, auch wenn sein gesamter Aufbau offensichtlich nicht geeignet ist, um dies auch zu garantieren und zertifizieren zu lassen. Je nach Hardware kann es also auch bei 4.0 bleiben oder schlimmstenfalls eine instabile 5.0-Verbindung zu Abstürzen führen. Dies hatten wir schon bei Asrocks A620 beobachtet, das ebenfalls PCI-E-5.0-Optionen bietet, stabilen 32-GT/s-Betrieb allerdings nur im M.2-Slot erlaubt. Wir haben in unserem Kurztest mit RTX 5090 und TUF B650-Plus aber keine Probleme bemerkt, obwohl der Geforce schon in "echten" 5.0-Systemen Probleme nachgesagt werden.

Artikel teilen

Eigentlich brauchen Ryzen-9000-CPUs mindestens ein B650E-Mainboard, um ihre PCI-E-5.0-Fähigkeiten und damit Nvidias Blackwell-GPUs auszureizen. Aktuelle Asus' UEFIs bieten die Option aber auch für B650 - und es funktioniert.
