Linux-Projekt: Open-Source-Mainboard mit 486er in 6 Monaten
Innerhalb von nur 6 Monaten plante und realisierte ein Enthusiast ein Open-Source-Mainboard mit einem Intel i486 ("80486") alias einem "486er", um damit den legendären Ego-Shooter Doom und Linux ausführen zu können.
Innerhalb von nur 6 Monaten plante und realisierte der fundierte Hardware-Enthusiast Maniek86 ein Open-Source-Mainboard mit einem Intel i486 ("80486") alias einem "486er", um damit den legendären Ego-Shooter Doom von 1993 sowie das offene Betriebssystem Linux ausführen zu können. Vom Schaltplan über das PCB in Eigenregie bis hin zum Chipsatz wurde alles vollständig neu konzipiert.
Quelle: Maniek86

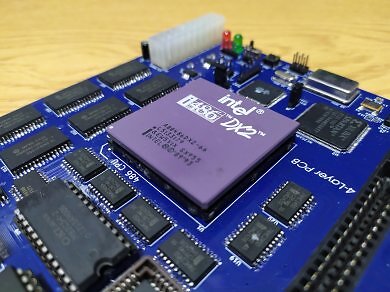

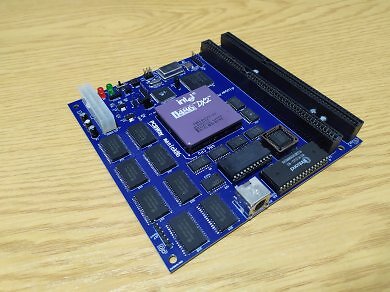

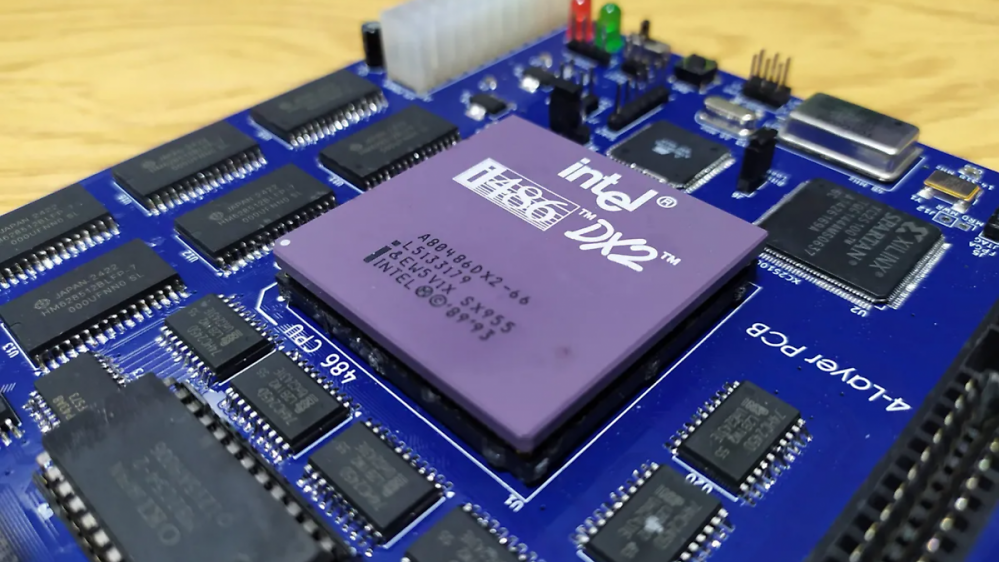

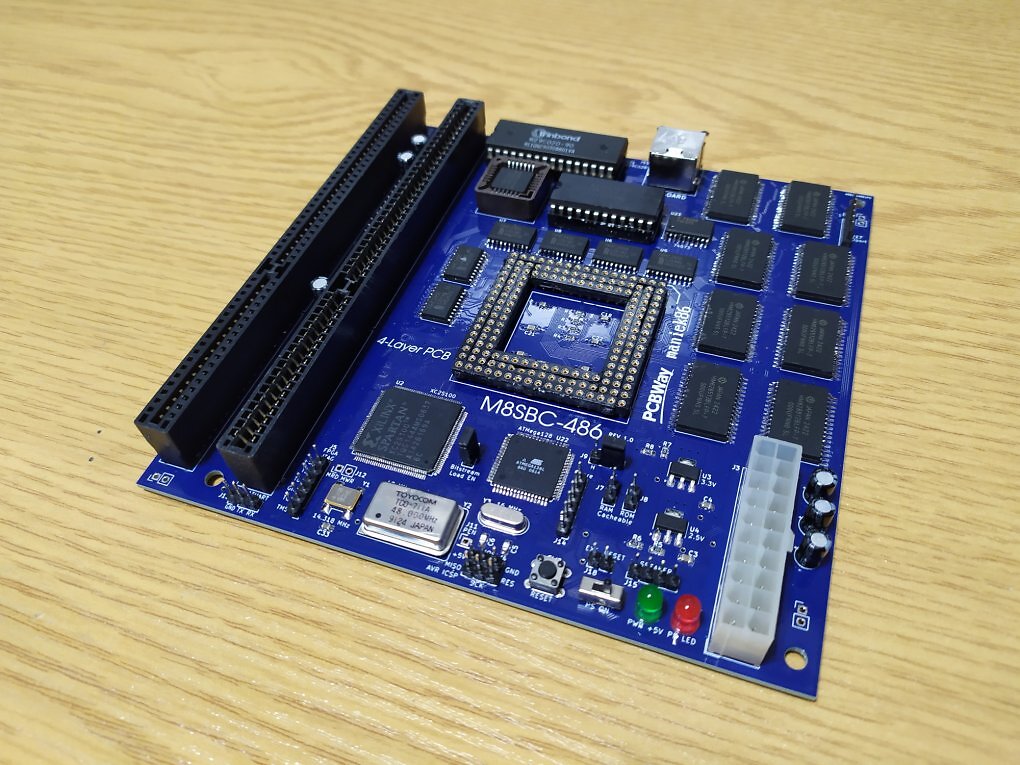

Herausgekommen ist dabei das M8SBC-486, welches nach den Vorgaben von Maniek86 bei PCBWay in China gefertigt wurde. Während der für den Betrieb eines Intel i486 benötigte Chipsatz mit der Hilfe eines Xilinx Spartan II XC2S100 (PDF), einem FPGA ("Field Programmable Gate Array") nachgebildet wurde, kommt als Hauptprozessor ein Intel i486 DX2-66 mit 66 MHz zum Einsatz. Die winzige Hauptplatine misst einzig 150 × 150 mm und besitzt 4 MiByte SRAM.

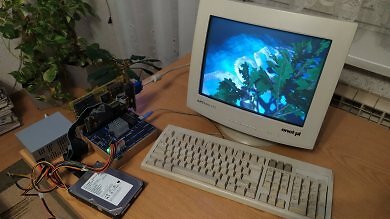

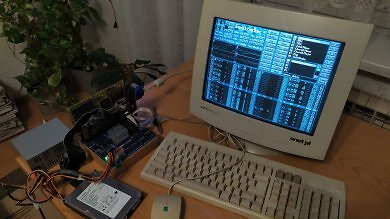

Da das Open-Source-Mainboard mit seinem Sockel PGA-168 in der aktuellen Entwicklungsphase lediglich 24 MHz FSB ("Front Side Bus") unterstützt, wird der altehrwürdige 486 DX2 aktuell nur mit 48 anstatt 66 MHz betrieben. Neben 4 MiByte SDRAM steht zudem ein ROM mit 256 KiByte für das BIOS zur Verfügung. Das im Vorfeld anvisierte Ziel, Doom unter DOS 6.22 sowie Linux stabil lauffähig zu bekommen, wurde bereits bei Weitem übertroffen. Inzwischen konnten unterschiedlichste Betriebssysteme lauffähig gemacht werden.
Weitere spannende Informationen liefern das Entwickler-Tagebuch sowie der offizielle YouTube-Kanal von Maniek86, welcher viele weitere tolle Retro-Projekte bereithält.
