Radeon HD 6990 im Test: Lautheit, Leistungsaufnahme, Temperatur und Overclocking

Radeon HD 6990 im Test: Impressionen und Kühlung
Die Optik der mit 30,5 Zentimeter Länge beeindruckenden Karte erinnert an eine Kreuzung aus XFX' HD 5970 OC und der HD-6900-Reihe. Die Kunststoffverkleidung umschließt die mit einem Dual-Link-DVI und vier Mini-Display-Ports ausgestattete PCI-Express-Karte beinahe vollständig und ragt am Heck etwas mehr als einen Zentimeter über die Platine hinaus. Für ihre Größe ist die Karte nicht besonders schwer, was vor allem an der Kühlung liegt. Der Radiallüfter ist identisch mit denen, die auch bei den anderen HD-6900-Karten im Referenzdesign Verwendung finden. Die GPUs liegen links und rechts vom Gebläse und so sind die beiden Vapor-Chamber-Kühler thermisch beinahe völlig voneinander getrennt. An der Slotblende und am Heck stehen großflächige Lüftungsschlitze zur Verfügung, welche für das Ausblasen der erhitzten Luft benötigt werden. Rund die Hälfte davon landet wieder im Umwälzzyklus des Gehäuses, während die andere Hälfte nach dem Direct-Heat-Exhaust-Prinzip entsorgt wird.

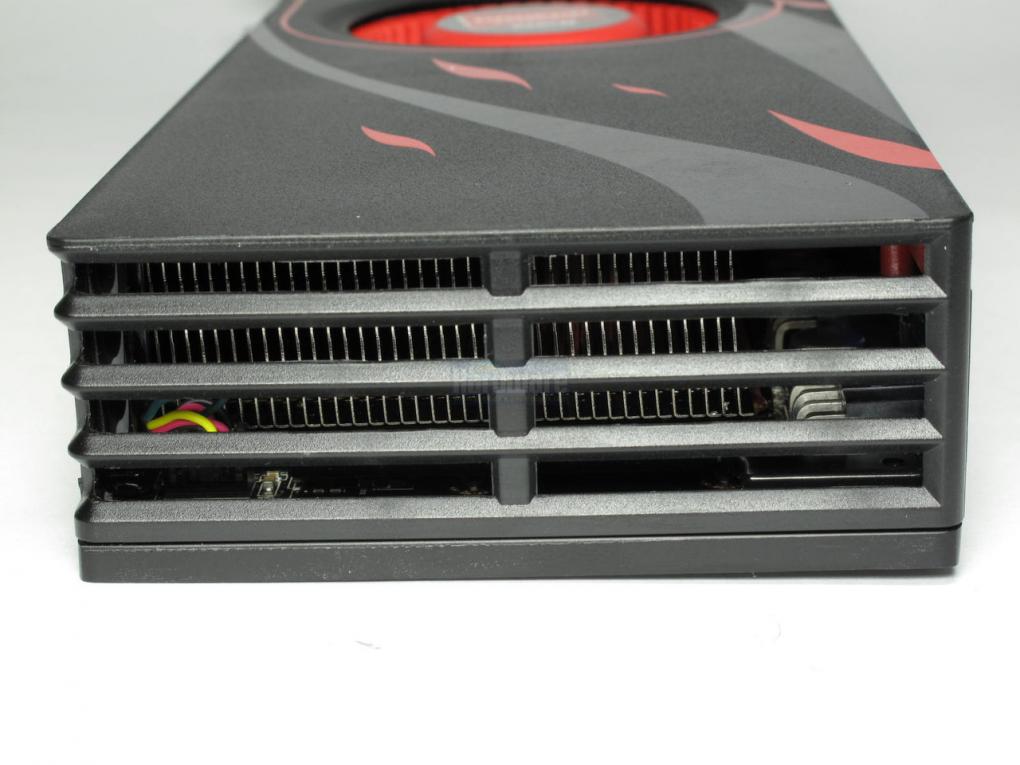

Quelle: PC Games Hardware AMD Radeon HD 6990, Codename: Antilles. Auf der Rückseite entweicht die heiße Luft von GPU1 ins Gehäuse... Die 4 GiByte GDDR5-RAM, von welchen die Hälfte für jede GPU separat zur Verfügung steht, sind in je acht Modulen auf der Vorder- und Rückseite der Karte montiert - die Rückplatte hat in diesem Falle also nicht nur ästhetische Gründe, sondern trägt auch zur Kühlung des Speichers bei.

Quelle: PC Games Hardware Der PCGH-Lautstärke-Messstand, hier mit einer Geforce GTX 480 (die Lüfter werden später gestoppt, die HDD abgeklemmt) Radeon HD 6990 im Test: Lautheit, Leistungsaufnahme und Temperatur
Mit unserem Lautheits-Messgerät nehmen wir aus 50 Zentimetern Entfernung senkrecht zur Lüfternabe das Laufgeräusch der Grafikkartenkühler auf und ermitteln die Lautheit in Sone. Um Ihnen präzise Temperatur- und Leistungsaufnahme-Werte zu liefern, messen wir nicht den Verbrauch des Gesamtsystems, sondern ermitteln aufwendig nur den Konsum der Grafikkarte (Link zur genauen Beschreibung).

Die Leistungsaufnahme messen wir in 2D auf dem Windows-7-Desktop, einmal mit nur einem Display und zusätzlich mit zwei Monitoren (nur im Heft abgebildet). Als weitere Zwischenstufe müssen sich alle Grafikkarten beim Abspielen der Blu-ray-Version von "The Dark Knight" beweisen (Werte nur im Heft), bevor wir sie in 3D-Spiele-Last in Form von Battlefield Bad Company 2 (1.920 x 1.200 mit 4x MSAA und 16:1 AF) vermessen.

Radeon HD 6990 im Test: Messwerte
Im Leerlauf gibt sich die Radeon HD 6990 vergleichsweise handzahm und ist aufgrund des gleichmäßigen Rauschens des Lüfters, welcher ohne Dröhnen oder störende Lagergeräusche arbeitet, aus einem geschlossenen Gehäuse nur bei leisem Restsystem wahrzunehmen. Das ändert sich nach ein paar Minuten unter Volllast: Der mittig platzierte Radiallüfter dreht schrittweise hoch und erreicht - je nach Last - nach etwa fünf Minuten sein Maximum, welches im Spielebetrieb bei 49% Drehzahl oder 2.860 Umdrehungen pro Minute liegt - Orkanstimmung im heimischen Rechner. In der 375-Watt-Einstellung gibt die Karte kein auffälliges Spulenfiepen von sich, erst in der OC-Einstellung ist jenes wahrnehmbar. Wechseln Sie (unter Garantieverlust) auf das alternative BIOS mit 450 Watt "Leistungslimit" (es wird nicht ganz eingehalten...), 50 MHz mehr GPU-Takt und erhöhter GPU-Spannung, bleibt die Lautstärke im Spielebetrieb unter Battlefield Bad Company 2 erhalten, auch die Fps steigen in unserer Testszene kaum. Im Vollasttest jedoch treten die Werte, welche Sie der Tabelle entnehmen können auf. Ihr Netzteil sollte also gut gerüstet sein, denn die 12,5 Ampere, welche die PCI-Express-Spezifikation dem achtpoligen Stromanschluss zuschreibt, werden deutlich überschritten.

*Powertune auf Standard

Radeon HD 6990 im Test: Overclocking
In der Kürze der Testzeit und in Anbetracht der astronomischen Lautheit und Leistungsaufnahme wollten wir auf eine Übertaktung der Radeon HD 6990 verzichten, es kribbelte allerdings in den Fingern. Zwar war davon auszugehen, dass Antilles, ebenso wie die HD 6970, bei mehr als 920 MHz instabil wird - auch mit dem 450-Watt-BIOS - aber wir konnten unser Testexemplar mit 940 MHz GPU- und 2.700 MHz Speichertakt betreiben. Ab dieser Stelle werden mehr als 1,175 Volt nötig, welche wir uns dann doch erspart haben.

Artikel teilen

Das Duell Radeon HD 6990 gegen Geforce GTX 590 können wir Ihnen heute leider noch nicht präsentieren - wohl aber AMDs Versuch, die Karte mit den höchsten Benchmarkergebnissen zu überbieten. Dabei steht kaum in Frage, ob die HD 6990 den Dual-GPU-Vorgänger HD 5970 schlagen kann, sondern lediglich, mit welchem Abstand und welchen Aufwand AMD bei Antilles dafür treiben muss.
